Allwinner H618 Core Board

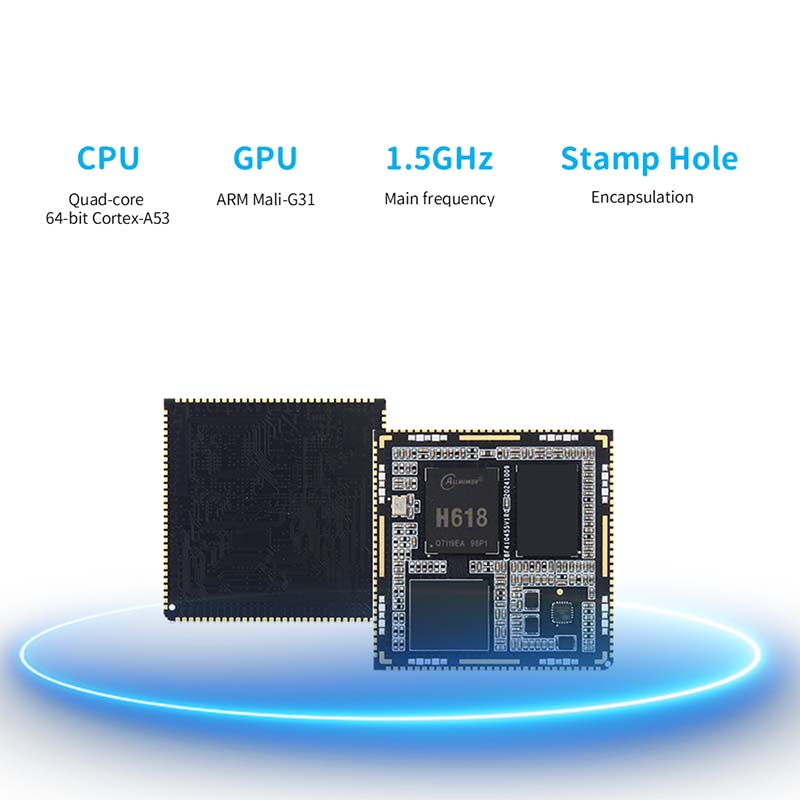

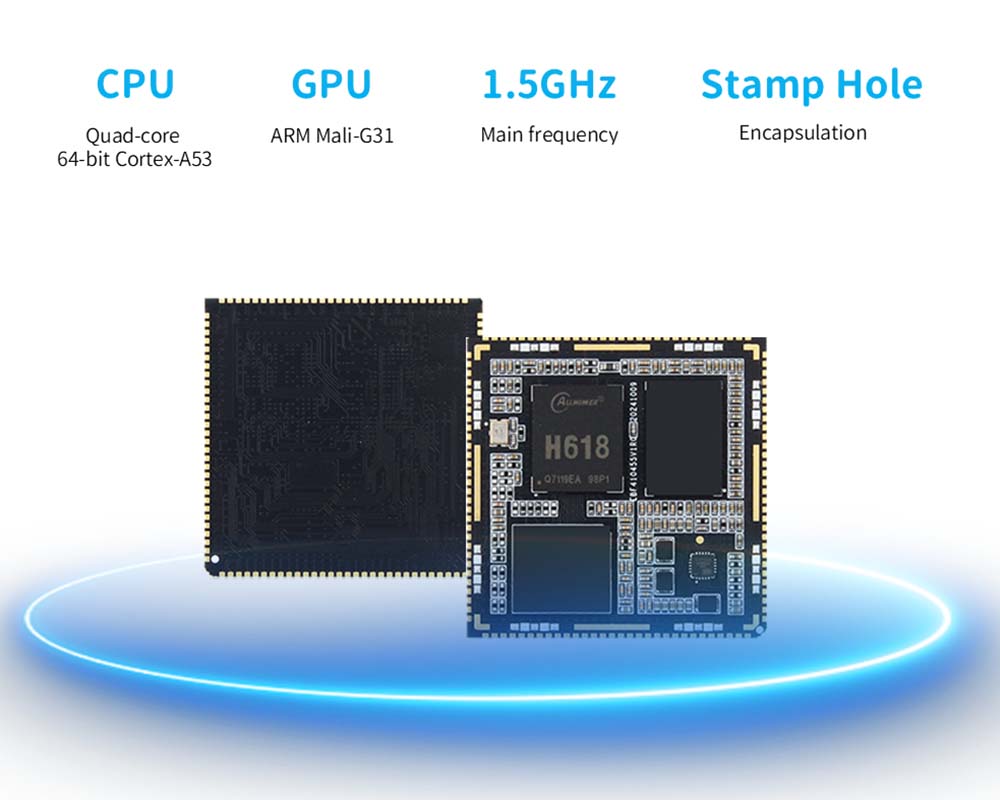

● Diese A1 Stempel Hole Core Board (TP-A1Cs) verwendet Allwinner H618 als Hauptchip, 64-Bit-Quad-Core-Cortex-A53-Prozessor, Hauptfrequenz 1,5GHz, integrierte Mali-G31GPU mit reichen Audio- und Video-Schnittstellen.

● Unterstützt die Codierung und Dekodierung mehrerer Videoformate, unterstützt bis zu 8K@24fps H.265 Decoding und 4K@25fps H.264 -Codierung und unterstützt bis zu 4K@60FPS HDMI -Anzeigeausgabe.

● Bietet zwei Speicher- und Speicheroptionen, Speicher LPDDR4 Optional 2 GB/4 GB, Speicher -EMMC 3 -Optionen 8 GB/32 GB.

● Das Design der Stempelloch -Schnittstelle ist die Platine nur 40*40 mm groß, klein und exquisit, mit 6 Schichten schwarzer Immersionsgold. Zusätzlich zu DDR ist EMMC Bus, LRADC, I0 vollständig herausgeführt

● Die periphere Schnittstelle ist reichhaltig, und die Kernplatine führt USB OTG/Host, I2CSPI, PWM, I2S, HDMI, UART und andere Schnittstellen durch Stempellochverbindung heraus.

● Unterstützt offiziell den Mainstream -Android -TV, das Debain, das Ubuntu -Betriebssystembilder und kann auf mehr als 6 verschiedene Anwendungsumgebungen angewendet werden.

● Das passende Waldfeuer -Luban Cat A110 Ganzes Board bietet Tutorials und SDK -Treiberentwicklungskits.

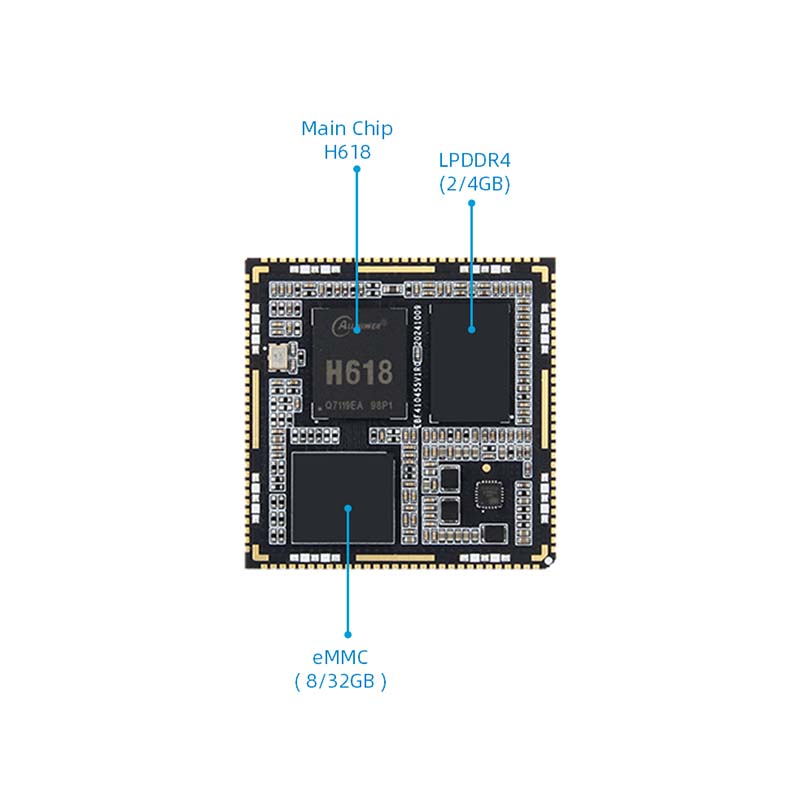

H618 Core Board -Parameter

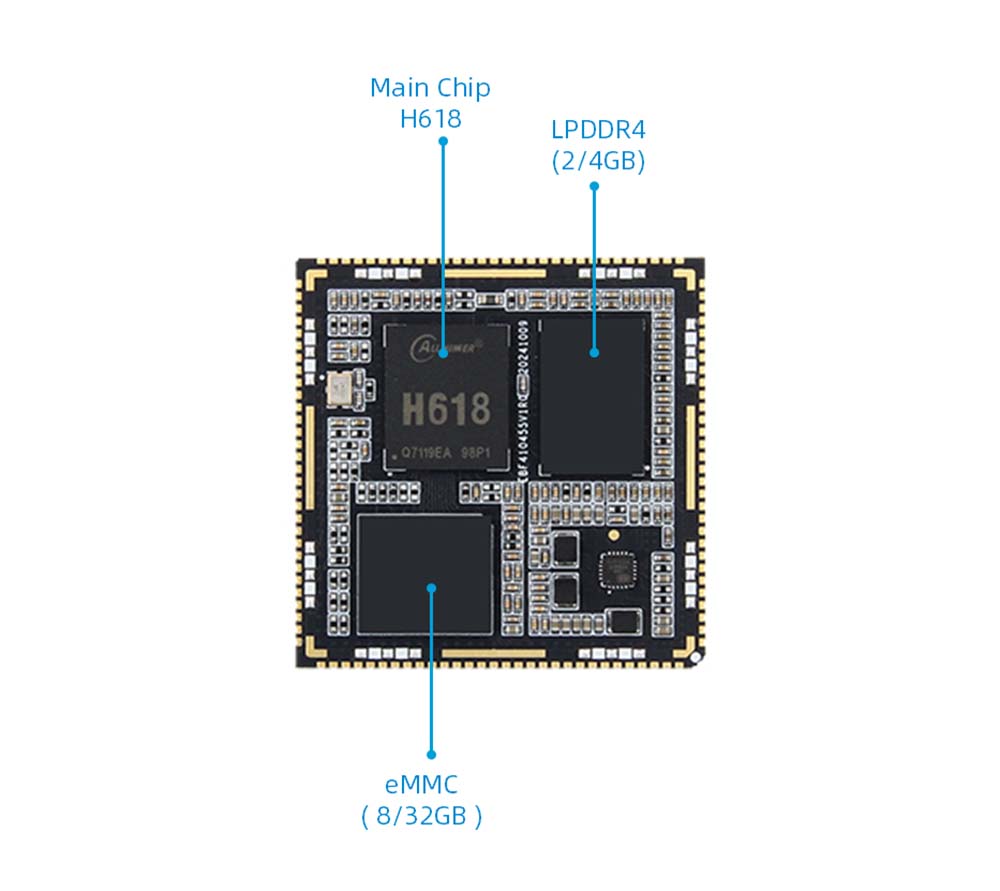

● Main chip: Allwinner H618

● CPU: 4-Core 64-Bit Cortex-A53

● COPP: Arm Malizo-G31

● Speicher: Onboard LPDDR4, 2/4GB

● Speicher: EMMC, 8/32 GB, unterstützt das EMMC -Boot -System

● Schnittstellen

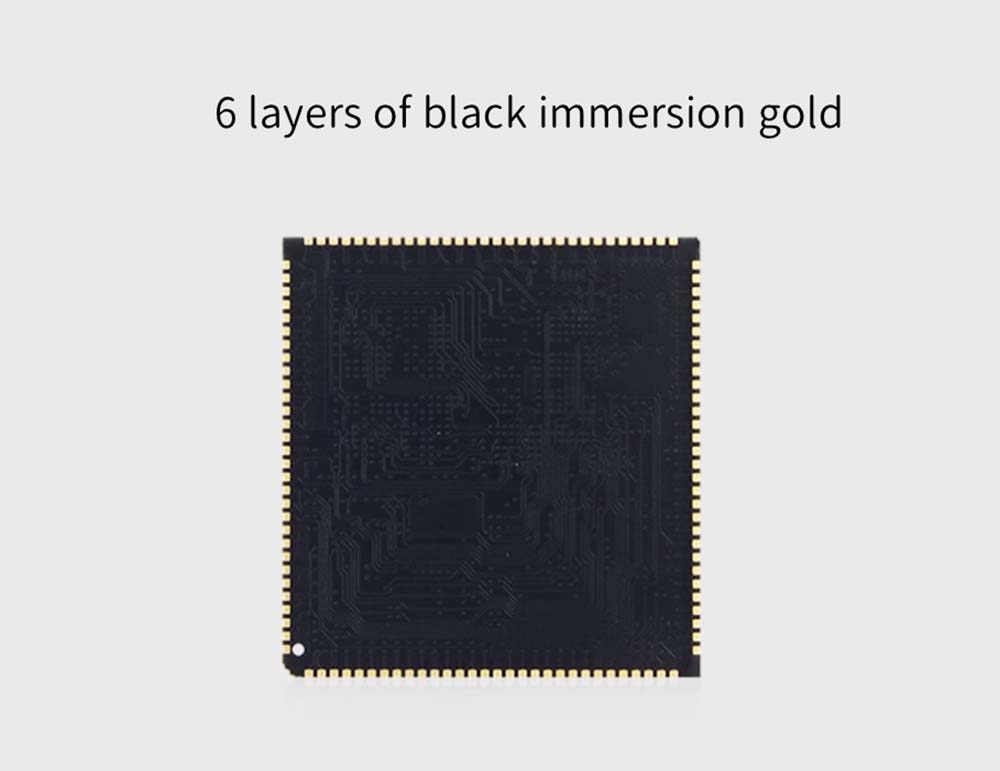

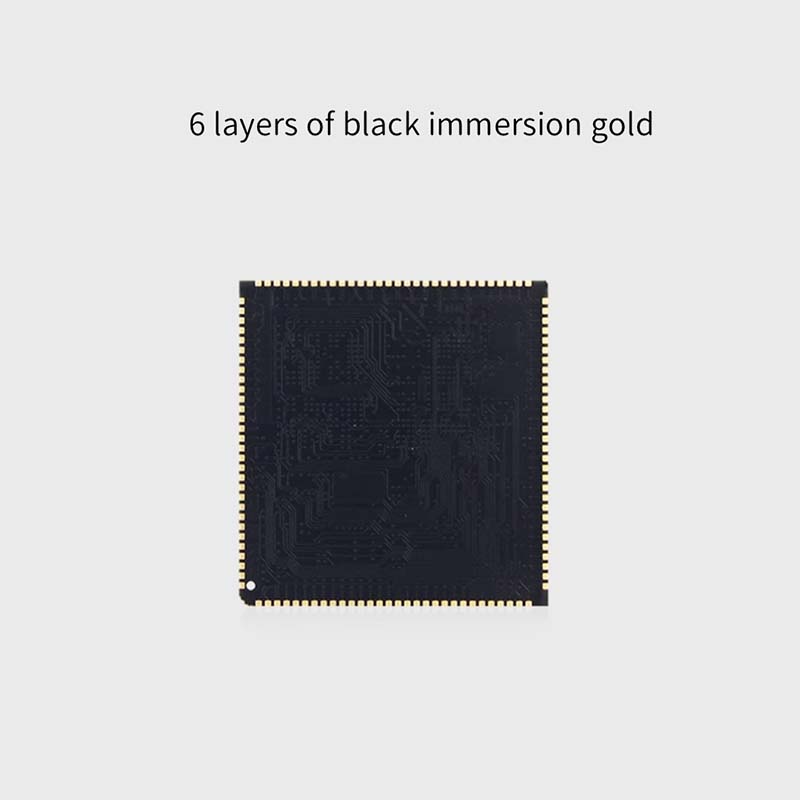

● PCB: 6 Schichten, Eintauchen Golddesign

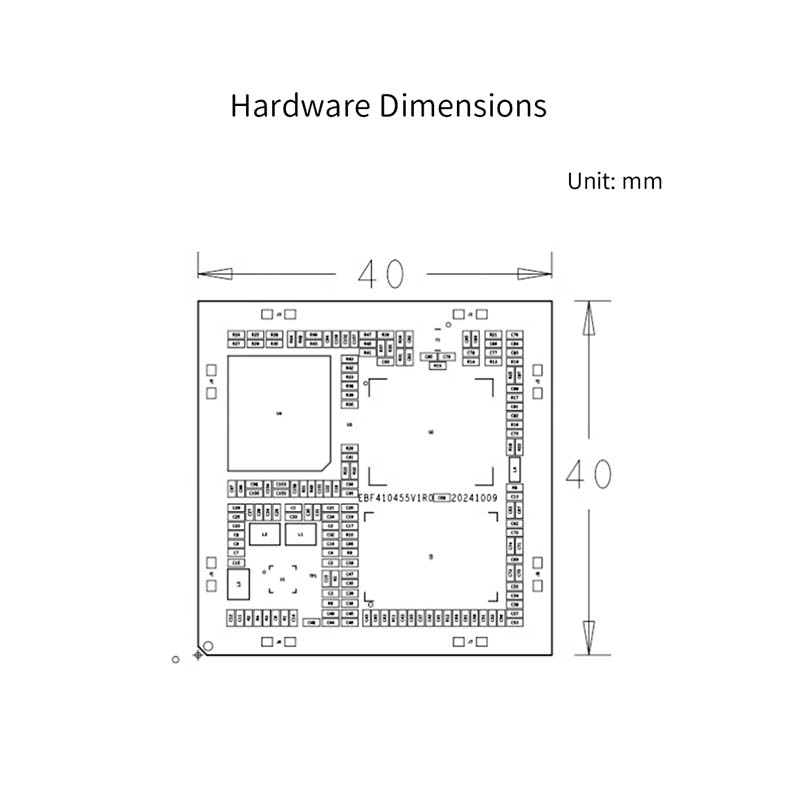

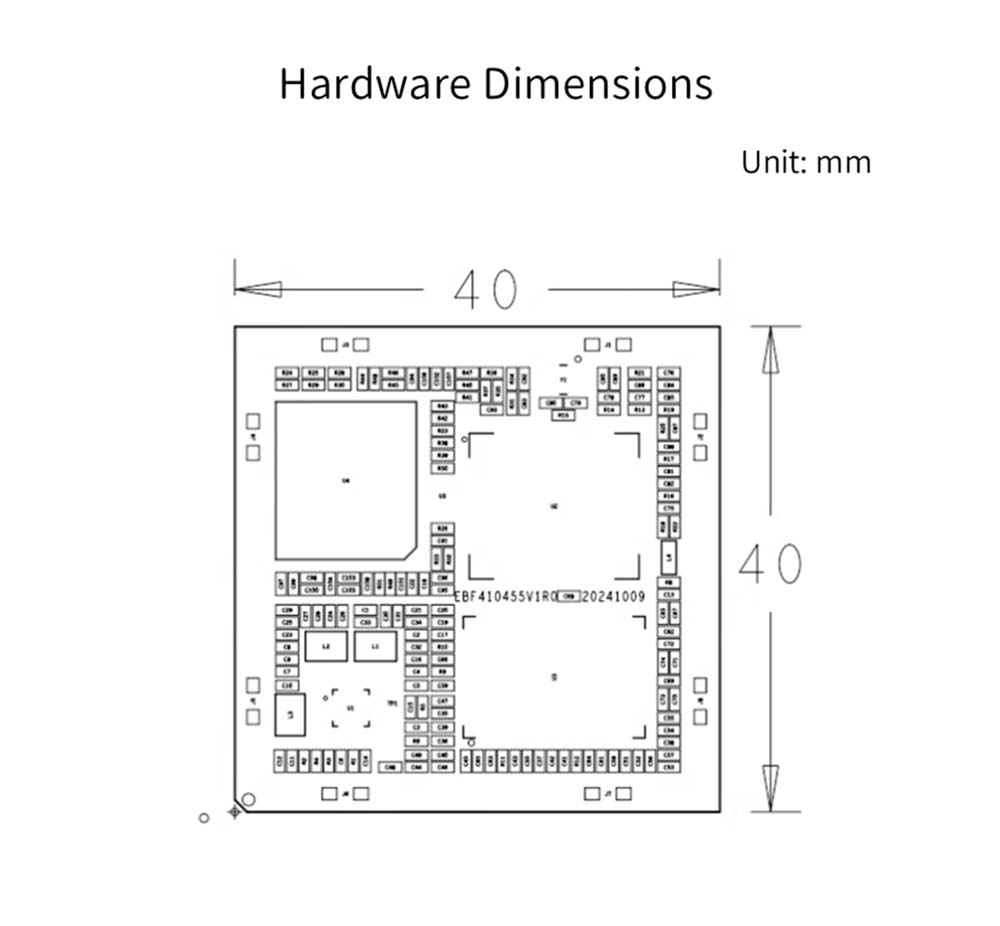

● Größe: 40*40 mm

Signalschnittstelle

● Netzwerkport: 1 Gigabit -Ethernet

● JTAG: 1

● Audio: 1, linke und rechte Kanäle

● Serienport: 6

● 12c: 5

● SPI: 2

● PWM: 4

● 12s: 3

● USB OTG: 1

● USB -Host: 3

● HDMI: 1

● SD: 1

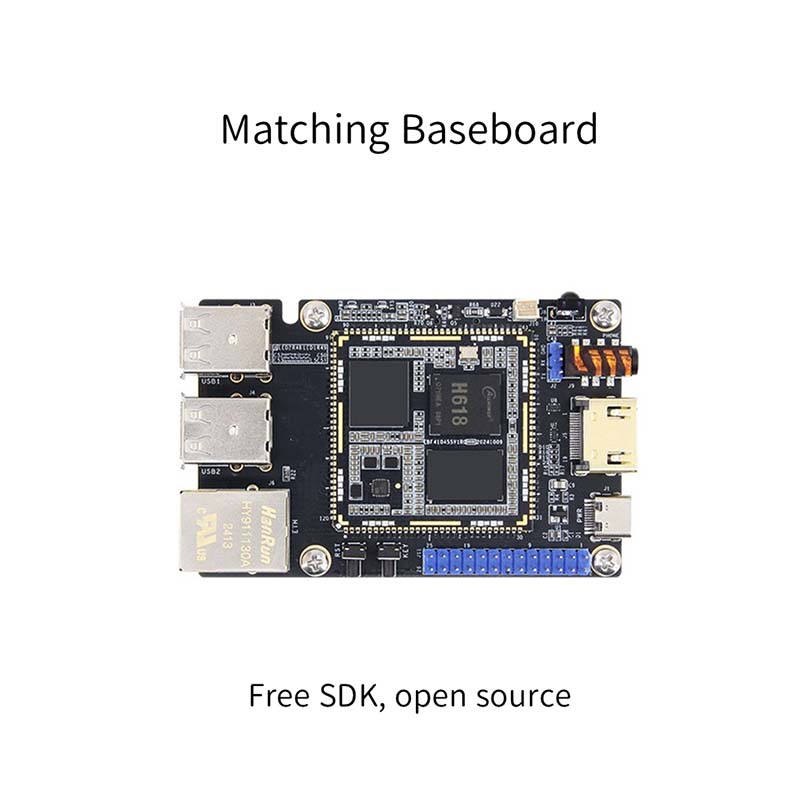

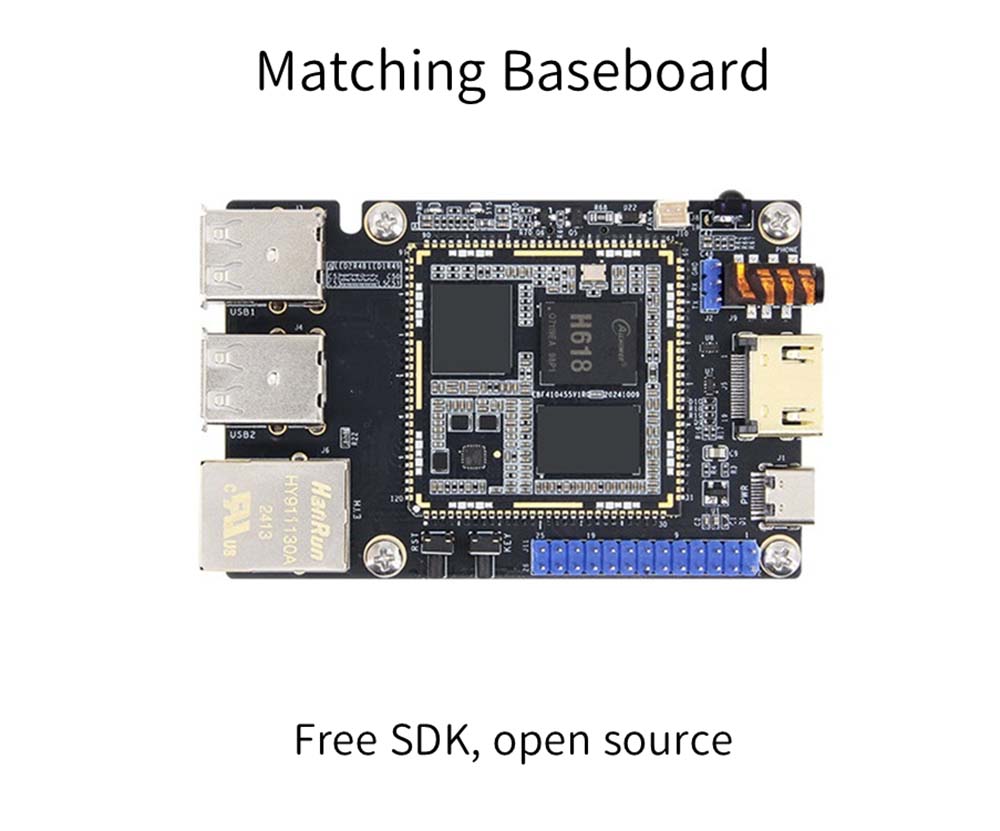

Die passende Basebox ist erhältlich

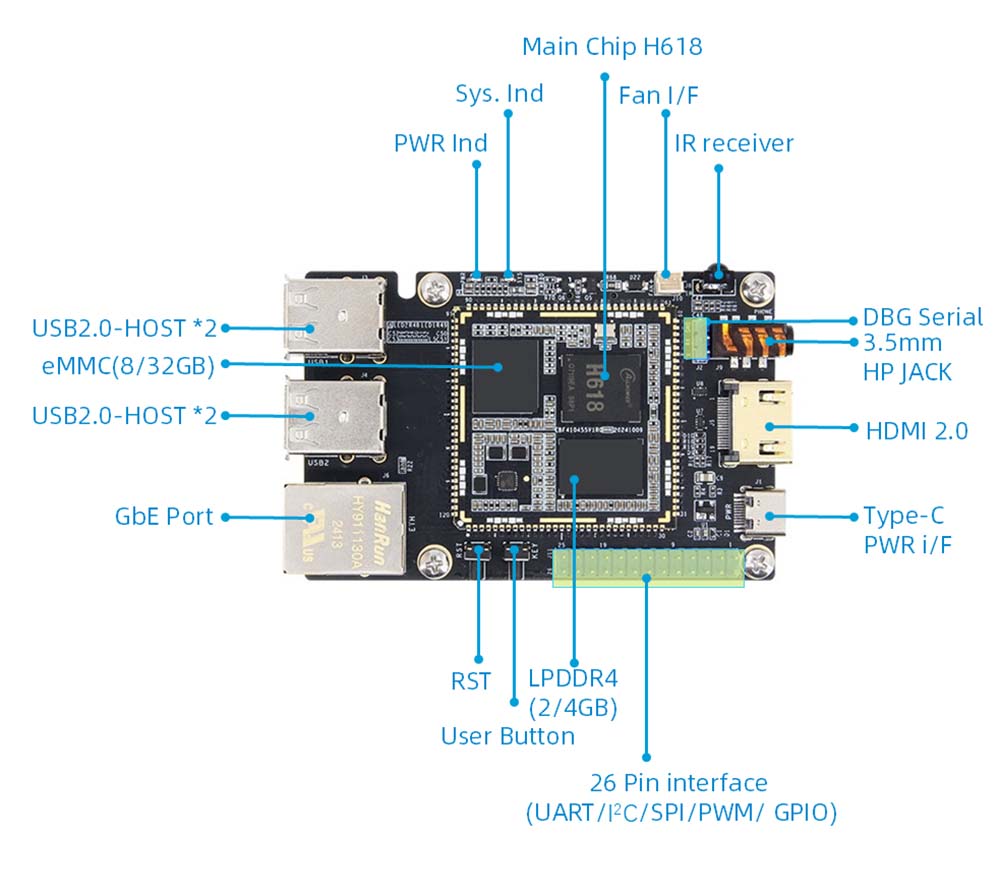

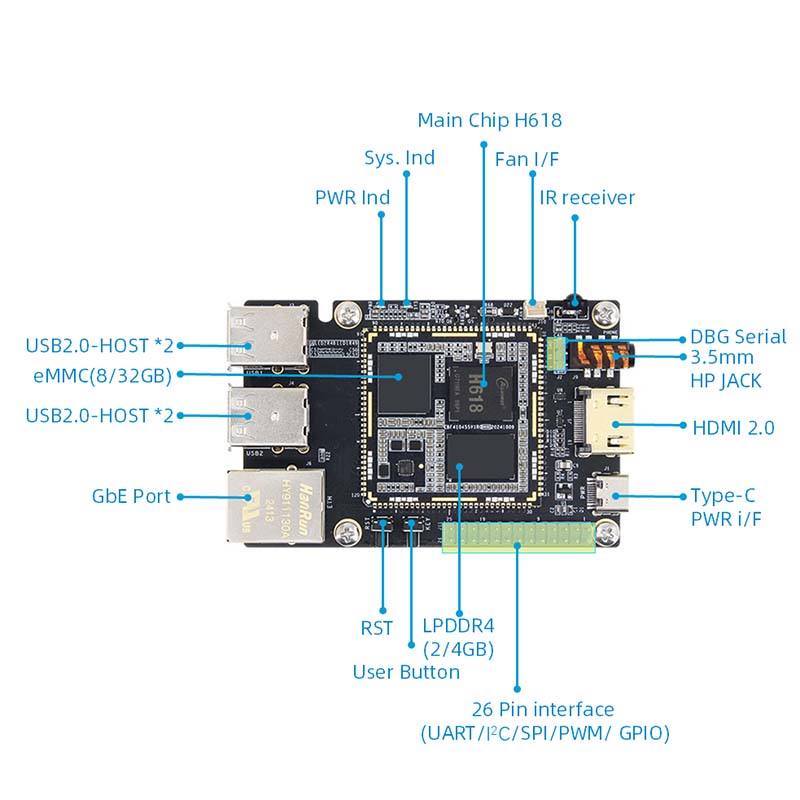

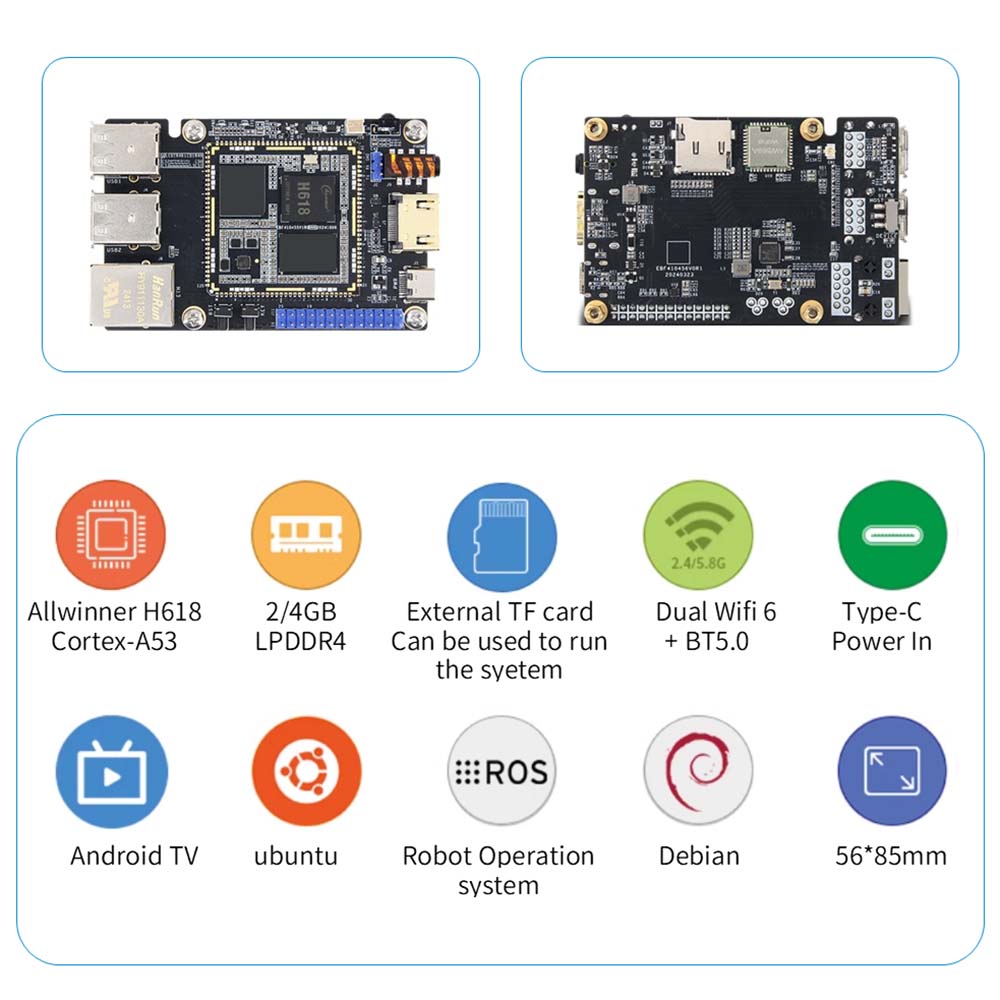

H618 Motherboard -Hardwareparameter

1. CPU: Hauptchip: Allwinner H618, 4-Core 64-Bit Cortex-A53

2. GUU: MM G31 MP2

3. Speicher: Onboard LPDDR4, 2/4GB

4. Speicher: EMMC, 8/32 GB, unterstützt das EMMC -Boot -System

5. Power-Schnittstelle: 5V@3A DC-Eingabe, Typ-C-Schnittstelle, kann auch zum Verbrennen von Bildern verwendet werden

6. Y Ethernet: 10/100/1000m adaptiver Ethernet -Port

7. USB2.0: USB-Host-Typ-A-Schnittstelle*4

8. USB-OTG-Auswahlschalter: Host beim Umschalten auf Typ-A, Gerät, wenn Sie auf Typ-C umgeschaltet sind

9. HDMI: HDMI2.0 Bildschirmschnittstelle*1 unterstützt 1920x1080@60fps unter Linux -System und 4096x2160@60fps unter Android TV System

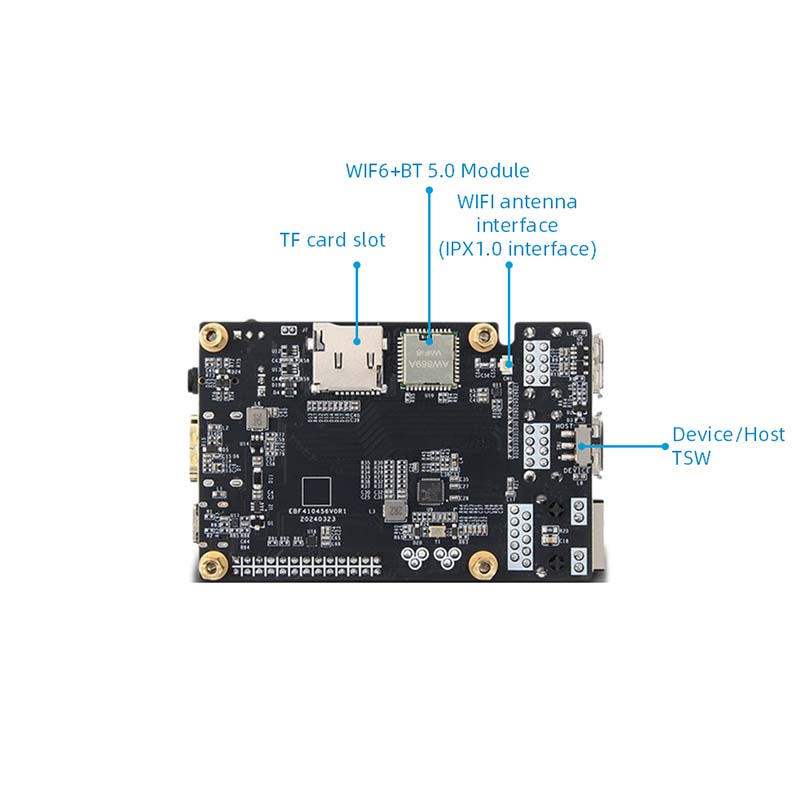

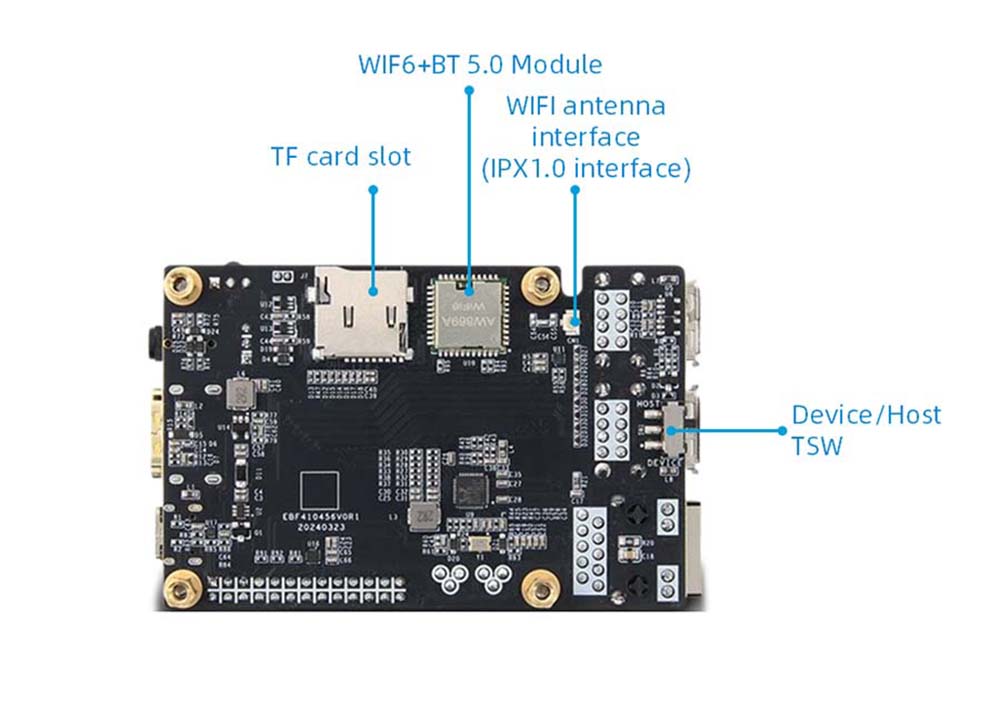

10. WiFi+Bluetooth: Bordunterstützung 2,4 g/5,8 g Dual-Band-WiFi6+Ble5.0, Modell: AW869a

11. TF -Kartenhalter: SD3.0 -Schnittstelle, unterstützt bis zu 512 GB, unterstützt das TF -Kartenstartsystem

12. I0 Schnittstelle: 26 Pin 2.54 Pin -Schnittstelle, unterstützt GPIO-, SPI-, I2C-, UART-, PWM -Funktionen

13. Seriennport Debuggen: Standardparameter 115200-8-N-1

14. Audio: 3,5 mm Kopfhörerschnittstelle*1;

15. Schaltfläche: Schaltfläche zurücksetzen*1, Benutzerknopf*1

16. LED: Power Indicator*1; Systemanzeige "1

17. Infrarotempfänger: Unterstützung der Infrarot -Fernbedienungsfunktion

18. Lüfterschnittstelle: Unterstützung der Installation von 5 -V -Lüfter zur Wärmeabteilung

19. Größe: 56*85 mm
