Was ist RK3576 Chip?

Rockchip RK3576 8nm High-Performance-AIOT-Plattform der zweiten Generation ist ein Hochleistungs-SOC-Prozessor mit geringer Leistung (System-on-CHIP), der für eine Vielzahl von Anwendungsszenarien wie ARM-basierte PCs, Edge-Computergeräte und persönliche mobile Internetgeräte geeignet ist. Es verwendet eine Acht-Kern-CPU, die auf der ARM-Architektur basiert, eine unabhängige 6TOPS (TERA-Operationen pro Sekunde) NPU (Neural Network Quad Processing Unit) integriert, integriert mehrere Computerkerne wie GPU, MCU, VPU und verfügt über eine reichhaltige periphere Schnittstelle, um die komplexen Szenenanforderungen in Höhe zu erfüllen. Darüber hinaus unterstützt RK3576 UFS (Universal Flash Storage) Speicher und bietet effiziente Datenspeicher- und Lesefunktionen.

ThinkCore Technology, die sich der ARM -Embedded -Entwicklung widmet, hat derzeit RK3576 Core Board entwickelt und unterstützt die Anpassung und Massenproduktion

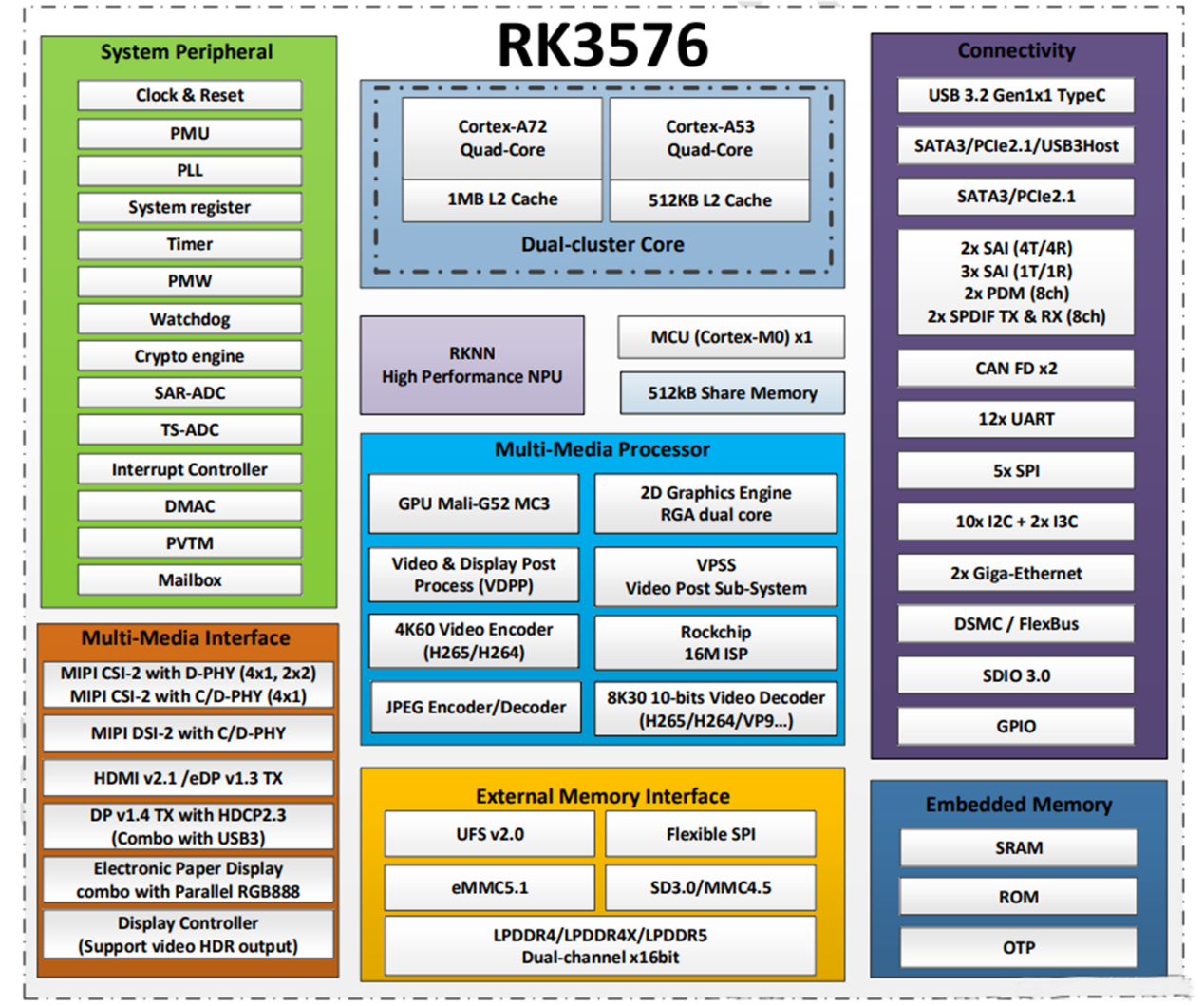

2. 2. RK3576 Spezifikationsanalyse

CPU:

Octa-Core-Armprozessor mit 4 Cortex-A72-Kernen (2,2 GHz) und 4 Cortex-A53-Kerne (1,8 GHz)

Benutzerorientierte Arm Cortex-M0 MCU bei 400 MHz

GPU:

ARM MALI-G52 MC3 @ 1GHz

Unterstützt OpenGl ES 1.1, 2.0 und 3.2

Unterstützen Sie Vulkan 1.1

Unterstützt OpenCL 2.0 volles Profil

Unterstützt AFBC (Armrahmenpufferkomprimierung)

DDR:

Dual 32-Bit LPDDR4/LPDDR4X/LPDDR5

VPU:

8KP30 H.265, AV1, VP9, ​​AVS2 Video Decoder

4KP120 H.265, AV1, VP9, ​​AVS2 Video Decoder

4KP60 H.265, H.264, AV1, VP9, ​​AVS2 Video Decoder

4KP60 H.264/H.265 Video Encoder

4KP60 -MPEG -Encoder und Decoder

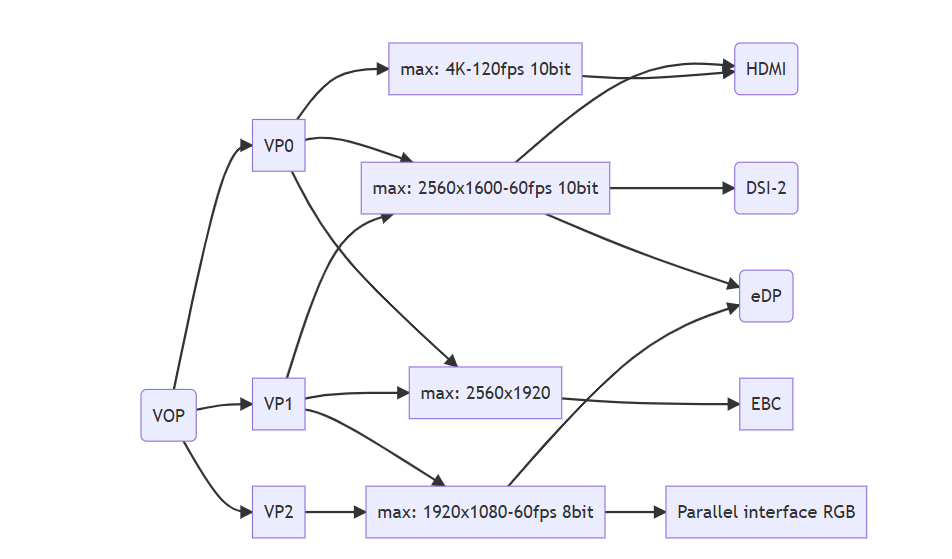

GTC:

HDMI 2.1 4KP120 /EDP 1.3 Combo TX @ 4KP60 Combo TX

MIPI DSI-2 TX @ 4K60

DisplayPort 1.4 TX @ 4K120

EPD (elektronisches Papierdisplay) TX @ 2560x1920

Parallele Schnittstelle (RGB888) TX @ 1080p60

1. Dreifach -Bildschirmanzeige 2,5K+2K+2K unterstützen

2. 2. Dual Bildschirm 4K+ 2K

NPU:

Int8 -Computerleistung ist 6 Top

Unterstützen Sie zwei Kerne, Dualkerne können zusammenarbeiten oder unabhängig voneinander arbeiten

Unterstützen Sie INT4, INT8, INT16, FP16, BF16 und TF32 Computing mit 1MB internem SRAM

Unterstützung von Multi-Task-, Multi-Szenario-Parallel Q-Verarbeitung Unterstützung Deep Learning Framework: Tensorflow, Caffe, Tflite, Pytorch, Onnx NN, Android NN usw.

RGA (2D Graphics Engine):

Rockchip RGA V2.5 Motor, Maximale Auflösung Dual Core: Quellbild 8192x8192, Zielbild 4096x4096 Blocktransfer- und Transparenzmodus Farbfüllung, einschließlich Gradientenfüllung und Musterfüllung

Unterstützen Sie die Alpha-Mischung, einschließlich globaler Alpha, pro Pixel Alpha und Gradienten

Unterstützen Sie jegliches Verhältnis von Nichtteger-Skalierungsverhältnissen von 1/16 auf 16

Unterstützung 0, 90, 180, 270

Videoeingabe

16 m Pixel ISP mit HDR (bis zu 120 dB)

Unterstützt 3 MIPI CSI-2-Schnittstellen

1 MIPI CSI-2 mit D-Phy (4x1, 2x2)

1 MIPI CS1-2 mit C/D-Phy (4x1)

Zwei 4-Spur-D-Phy V1.2-Schnittstellen

Jede Schnittstelle kann als 2x2 -Datenkanalport konfiguriert werden

Eine 4-lane (oder 3-Daten-Triplett) C/d-Phy

D-Phy ist v2.0 mit einer Kanalrate von 4,5 Gbit / s

C-Phy ist V1.1 mit einer Triplettrate von 2,5 GSPs

Jeder Port unterstützt 4 virtuelle Kanäle

DVP -Schnittstelle

Ein DVP 8/10/12

16-Bit

8/10/12/16 Bit, bis zu 150 MHz E/O-Frequenzunterstützung bt.601/bt.656 und bt.1120 VI-Schnittstellen unterstützen Konfiguration von Pixel-Uhr, horizontaler Synchronisation und vertikaler Synchronisationspolaritätsunterstützung 2/4-Way-Multiplexing-Multiplexing. BT.656/BT.1120

Lagerung

UFS 2.1 mit HS-G3 (12 Gbit / s)

FSPI (acht Kanäle)

EMMC 5.1

SDMMC 3.0

Kamera wenn

2 MIPI CSI-2 mit D-Phy (kann aus 4x1 oder 2x2 bestehen)

1 MIPI CSI-2 mit C/D-Phy (4x1)

1x 8110112116-Bit DVP

Bildqualität-DeNeinterlacing, Denoising, Skalierung, Managementmotor, Schärfe, Kantenglättung, DCI-Hist, 3D-Lut, ACM, HDR

Audio

I2S/TDM/PCM (2x 4T4R, 3x 2T2R), 2x 8Ch PDM, 2x S/Pdifasrc (2x 2Ch + 2x 4Ch)

Netzwerk

2x RGMI -Schnittstellen, d. H. Dual Gigabit Ethernet

. USB

1x USB 3.2 Gen 1, unterstützt den Typ-C-Alt-Modus mit DisplayPort

. Pcle

1 Pcle 2.1/SATA 3.1/USB 3.2 Gen1 Multiplexed Port

1 Pcle 2.1/SATA 3.1 Multiplexed Port

Andere 1/0

Kann FD, I2C, SPI, UART, GPIO

Sicherheit (Arm Trustzone Security Extension)

Arm Trustzone Security Extension

Sicherung/Schlüsselleiter/OTP

Krypto -Motor (RSA, ECC, Hash, Des, Aes, SHA, SM)

Paket:16x17mm, 0,65 Pitch, FCCSP -Paket
