RK3568, der Quad-Core-64-Bit-Cortex-A55-Prozessor mit 22-nm-Lithographieprozess, hat eine Frequenz von bis zu 2,0 GHz und bietet eine effiziente und stabile Leistung für die Datenverarbeitung von Back-End-Geräten. Es gibt eine Vielzahl von Lagermöglichkeiten, die es Kunden ermöglichen, die Forschung und Produktion von Produkten schnell umzusetzen. Es unterstützt bis zu 8 GB RAM mit bis zu 32 Bit Breite und einer Frequenz von bis zu 1600 MHz. Es unterstützt All-Data-Link-ECC, wodurch Daten sicherer und zuverlässiger werden und die Anforderungen für die Ausführung von Produktanwendungen mit großem Speicher erfüllt werden. Es ist mit einer Dual-Core-GPU, einer Hochleistungs-VPU und einer hocheffizienten NPU integriert. Die GPU unterstützt OpenGL ES3.2/2.0/1.1, Vulkan1.1. Die VPU kann 4K 60fps H.265/H.264/VP9-Videodekodierung und 1080P 100fps H.265/H.264-Videokodierung erreichen. Die NPU unterstützt das Umschalten von Mainstream-Frameworks wie Caffe/TensorFlow mit einem Klick.

Anfrage absenden    PDF Herunterladen

Produktbeschreibung

Thinkcore TC-RK3568 Stanzloch-Entwicklungsboard-Spezifikation


Urheberrechtserklärung

Die Urheberrechte an diesem Handbuch liegen bei Shenzhen Thinkcore Technology Co., Ltd. und alle Rechte sind vorbehalten. Unternehmen oder Einzelpersonen dürfen dieses Handbuch weder ganz noch teilweise extrahieren, und Zuwiderhandlungen werden strafrechtlich verfolgt.


Aufmerksamkeit:

Die Handbücher der zum Verkauf stehenden Entwicklungsplattform werden von Zeit zu Zeit aktualisiert. Bitte laden Sie das neueste Handbuch von der Website www.think-core.com herunter oder wenden Sie sich an unseren Vertriebsmitarbeiter des Unternehmens, es erfolgt keine weitere Benachrichtigung.


Veröffentlichungshinweis

Ausführung

Datum

Autor

Beschreibung

Rev.01

04.08.2022

Revision



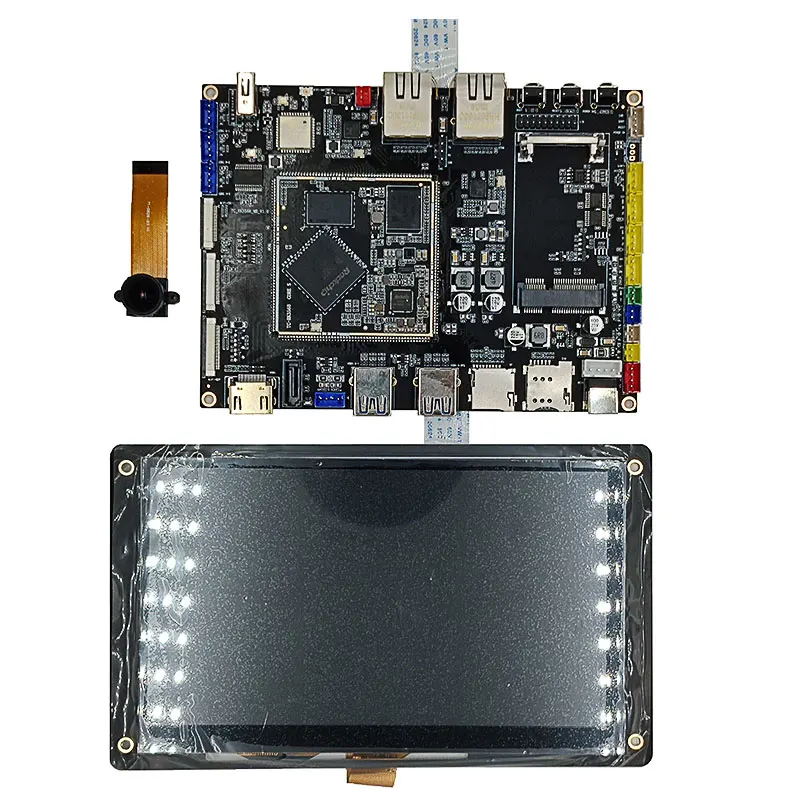

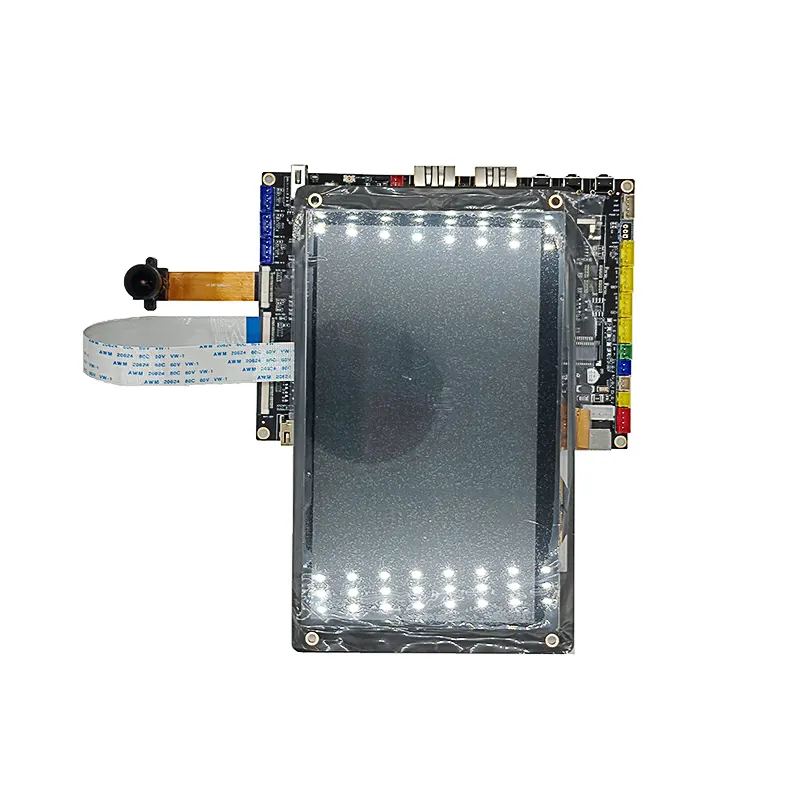

Kapitel 1. TC-RK3568 Stamp Hole Development Board Einführung

TC-RK3568 Stanzloch-Entwicklungsplatine Kurz

TC-RK3568 Stamp Hole Development Board enthält TC-RK3568 Stamp Hole SOM und Trägerplatine.

Das TC-RK3568 Stamp Hole-System auf dem Modul ist mit dem Rockchip 64-Bit-Prozessor RK3568 ausgestattet, der mit einer Dual-Core-GPU und einer Hochleistungs-NPU konfiguriert ist.


RK3568, der Quad-Core-64-Bit-Cortex-A55-Prozessor mit 22-nm-Lithographieprozess, hat eine Frequenz von bis zu 2,0 GHz und bietet eine effiziente und stabile Leistung für die Datenverarbeitung von Back-End-Geräten. Es gibt eine Vielzahl von Lagermöglichkeiten, die es Kunden ermöglichen, die Forschung und Produktion von Produkten schnell umzusetzen. Es unterstützt bis zu 8 GB RAM mit bis zu 32 Bit Breite und einer Frequenz von bis zu 1600 MHz. Es unterstützt All-Data-Link-ECC, wodurch Daten sicherer und zuverlässiger werden und die Anforderungen für die Ausführung von Produktanwendungen mit großem Speicher erfüllt werden. Es ist mit einer Dual-Core-GPU, einer Hochleistungs-VPU und einer hocheffizienten NPU integriert. Die GPU unterstützt OpenGL ES3.2/2.0/1.1, Vulkan1.1. Die VPU kann 4K 60fps H.265/H.264/VP9-Videodekodierung und 1080P 100fps H.265/H.264-Videokodierung erreichen. Die NPU unterstützt das Umschalten von Mainstream-Frameworks wie Caffe/TensorFlow mit einem Klick.


Mit MIPI-CSI x2, MIPI-DSI x2, HDMI2.0, EDP-Videoschnittstellen kann es bis zu drei Bildschirmausgaben mit unterschiedlicher Anzeige unterstützen. Der eingebaute 8M ISP unterstützt Dual-Kameras und HDR. Die Videoeingangsschnittstelle kann an eine externe Kamera oder mehrere Kameras angeschlossen werden. Es ist mit zwei adaptiven RJ45-Gigabit-Ethernet-Ports ausgestattet, über die auf interne und externe Netzwerkdaten zugegriffen und diese übertragen werden können, wodurch die Netzwerkübertragungseffizienz verbessert und die Anforderungen von Produkten mit mehreren Netzwerkports wie NVR und Industrie-Gateway erfüllt werden.


Das Trägerboard beinhaltet viele Schnittstellen, wie 4G LTE Port, USB3.0, USB2.0, PCIE, Dual Ethernet, WIFI, Bluetooth, Audio Input und Output, HDMI Out, MIPI DSI Display, eDP Display, LVDS Display, MIPI CSI Kamera, TF-Kartensteckplatz, RS485, RS232, TTL, CAN, Stromausgang, SATA usw.

Android 11, Ubuntu 18.04 OS, Debian OS und Linux Buildroot werden unterstützt. Der stabile und zuverlässige Betrieb bietet eine sichere und stabile Systemumgebung für die Produktforschung und -produktion.

Ein vollständiges SDK, Entwicklungsdokumente, Beispiele, Technologiedokumente, Tutorials und andere Ressourcen werden den Benutzern zur Verfügung gestellt, um eine weitere Anpassung vorzunehmen.


Merkmale des TC-RK3568 Stempelloch-Entwicklungsboards:

Größe: 150 x 110 mm.

Reichhaltige Schnittstellen, können direkt in verschiedenen intelligenten Produkten verwendet werden, um die Fertigstellung von Produkten zu erleichtern.

Android 11.0, Ubuntu 18.04 OS, Debian OS und Linux Buildroot werden unterstützt.


Anwendung

Dieses Board kann weit verbreitet in intelligenten NVRs, Cloud-Terminals, IoT-Gateways, Industriesteuerungen, Edge-Computing, Gesichtserkennungstoren, NASs, Fahrzeug-Mittelkonsolen usw. verwendet werden.


Charakteristischer Parameter

Spezifikationen

Zentralprozessor

RockChip RK3568, Quad-Core 64-Bit Cortex-A55, 22-nm-Lithographieprozess, Frequenz bis zu 2,0 GHz

Grafikkarte

ARM G52 2EE

Unterstützt OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1

Eingebettete Hochleistungs-2D-Beschleunigungshardware

NPU

0.8Tops@INT8, integrierter Hochleistungs-KI-Beschleuniger RKNN NPU

Unterstützt das Umschalten von Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet mit einem Klick

VPU

Unterstützt 4K 60 fps H.265/H.264/VP9-Videodekodierung

Unterstützt 1080P 100fps H.265/H.264-Videocodierung

Unterstützt 8M ISP, unterstützt HDR

RAM

2GB/4GB/8GB

Lagerung

8 GB/16 GB/32 GB/64 GB/128 GB eMMC

Unterstützt SATA 3.0 x 1 (Erweitern mit 2,5″ SSD/HDD)

Unterstützt TF-Kartensteckplatz x1 (Erweitern mit TF-Karte)

Systembetriebssystem

Android11/Linux Buildroot/Ubuntu/Debian


Hardwarefunktionen

Anzeige

1 * HDMI2.0, unterstützt 4K@60fps-Ausgabe

1 * MIPI DSI, unterstützt eine Ausgabe von 1920 * 1080 bei 60 fps

1 * LVDS, unterstützt 1920*1080@60fps Ausgabe

1 * eDP1.3, unterstützt 2560x1600@60fps Ausgabe

Ethernet

Unterstützt zwei Gigabit-Ethernet-Ports (1000 Mbit/s)

W-lan

Mini PCIe zum Anschluss von 4G LTE

Unterstützt WiFi 6 (802.11 AX)

Unterstützt BT5.0

PCIE3.0

Unterstützt PCE3.0-Schnittstelle

Audio

1 * HDMI-Audioausgang

1 * Lautsprecherausgang

1 * Kopfhörerausgang

1 * Onboard-Audioeingang für Mikrofon

Kamera

Unterstützt 1-Kanal-MIPI-CSI-Kameraschnittstelle

Unterstützt HDR, das Bild bleibt bei Gegenlicht oder starken Lichtverhältnissen klar



USB

1 * USB3.0-Host, 4 * USB 2.0-Host, 1 * USB3.0 OTG

SATA

1 * SATA, 6,0 Gbit/s

Seriell

1 * TTL, 2 * RS232, 1 * RS485

KANN

Unterstützt CAN2.0B, unterstützt 1 Mbit/s, 8 Mbit/s

TF-Karte

1 * TF-Kartensteckplatz

Andere

GPIO und ADC

Größe

150mm*110mm


Eingangsspannung

12V/3A

Lagertemperatur



-30 ~ 80 ℃

Betriebstemperatur

-20~60 ℃

Lagerfeuchtigkeit

10%~80%

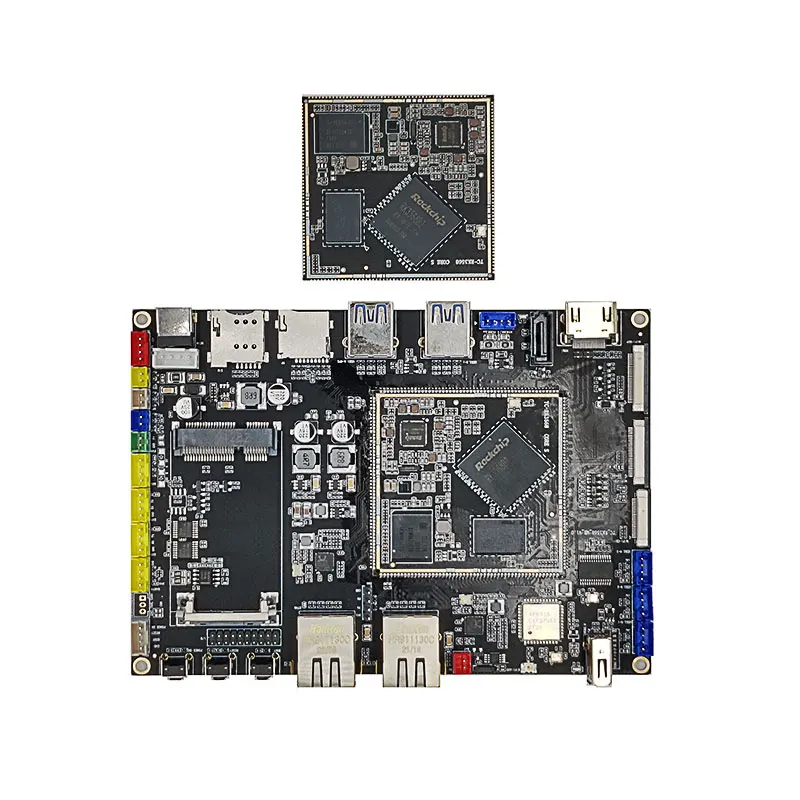

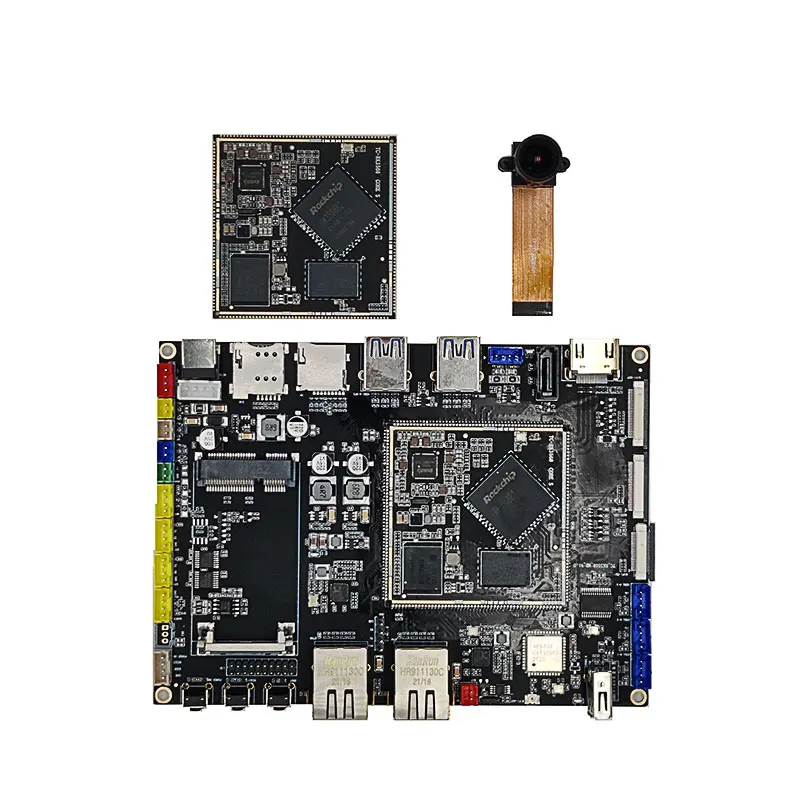

SOM-Erscheinungsbild

SOM-Front

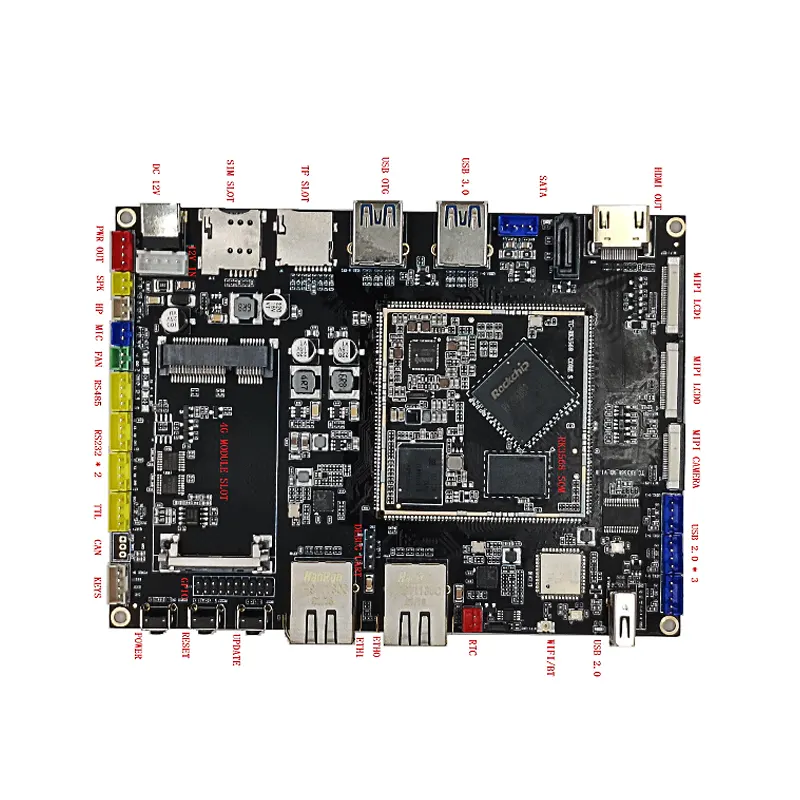

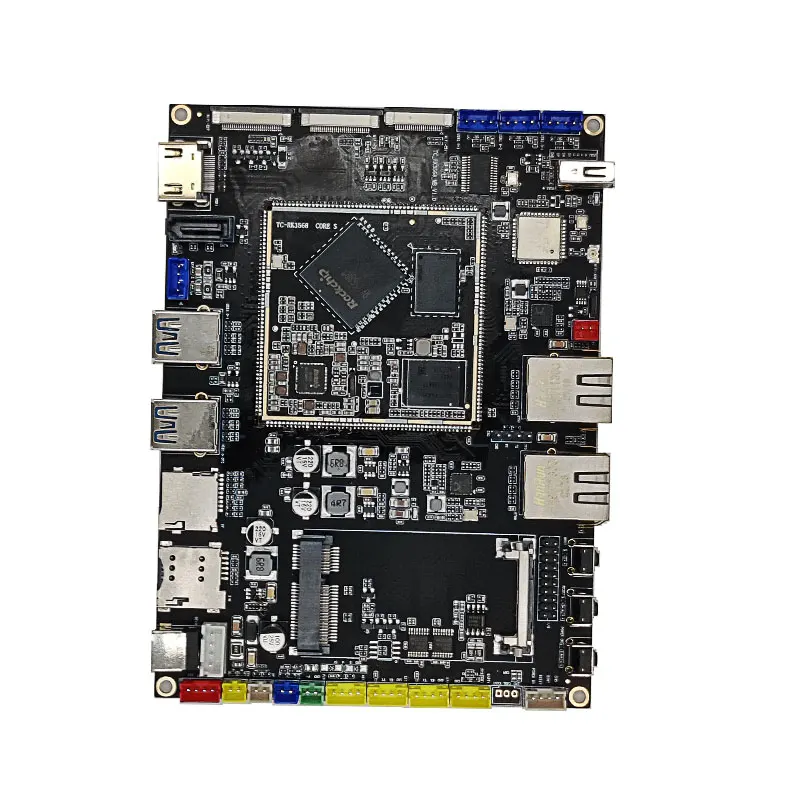

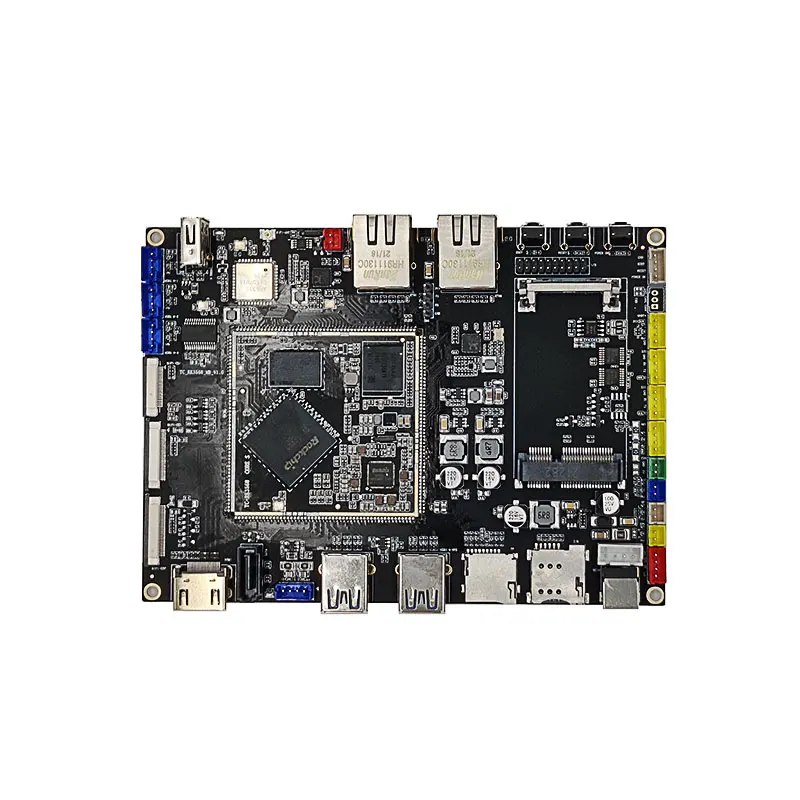

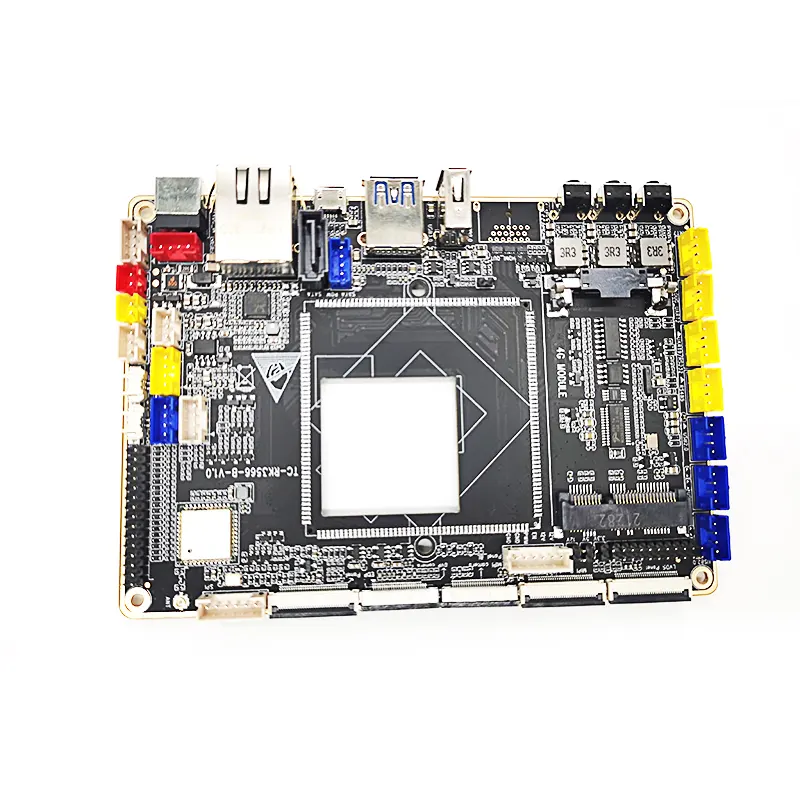

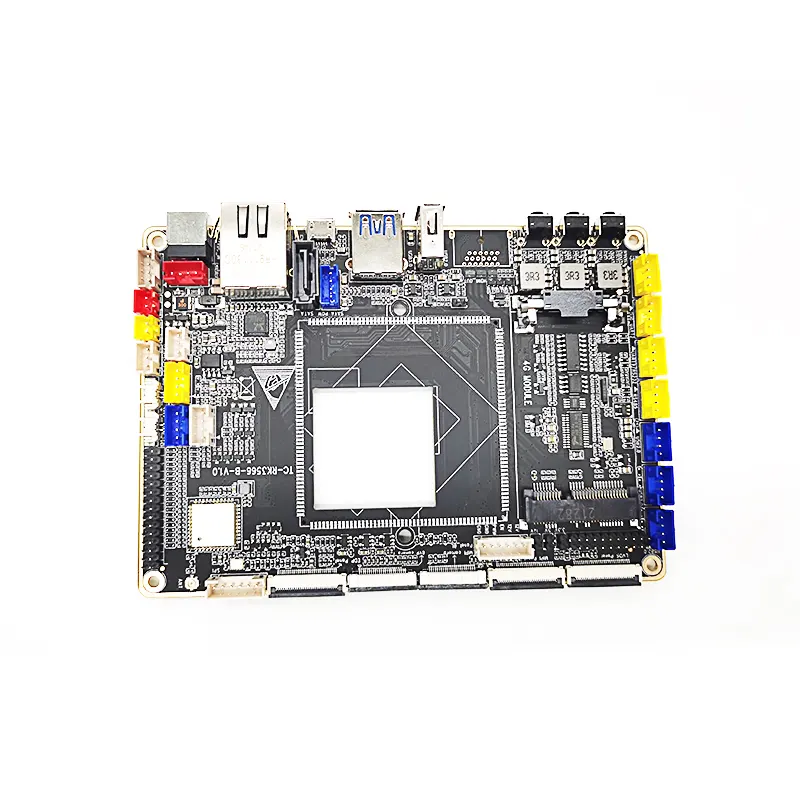

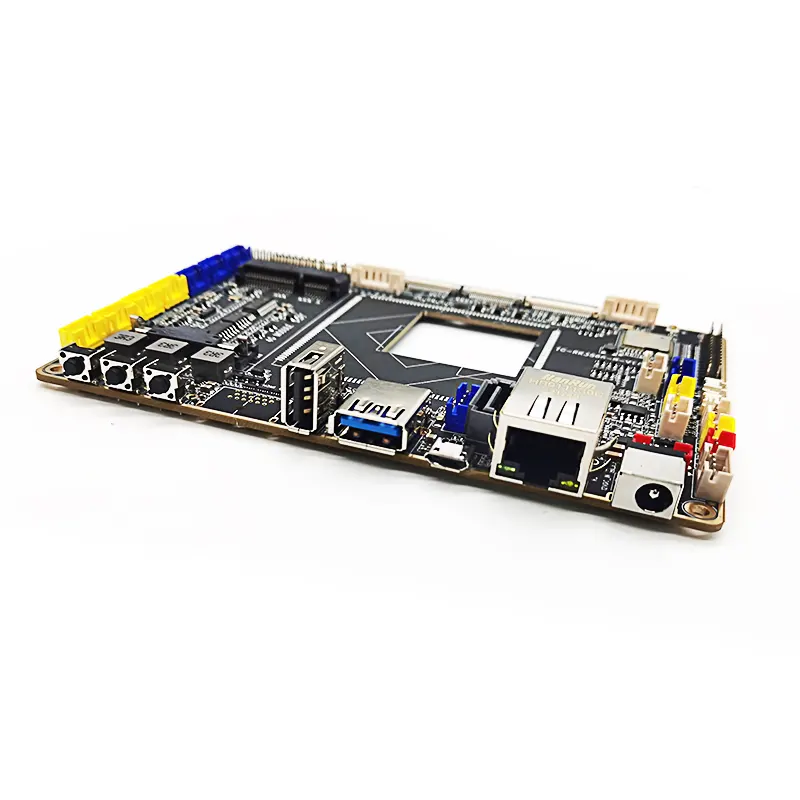

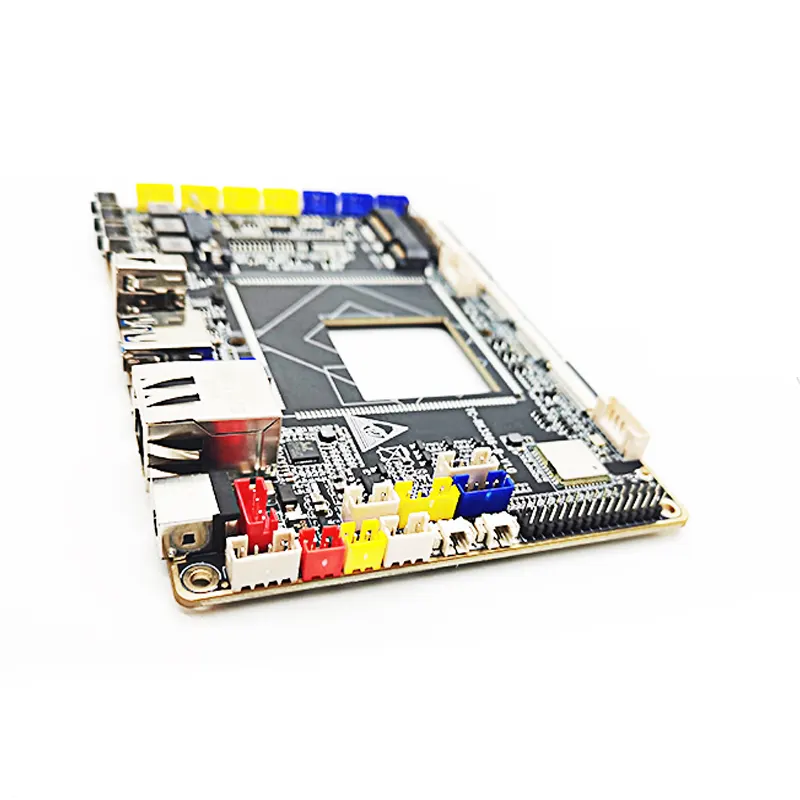

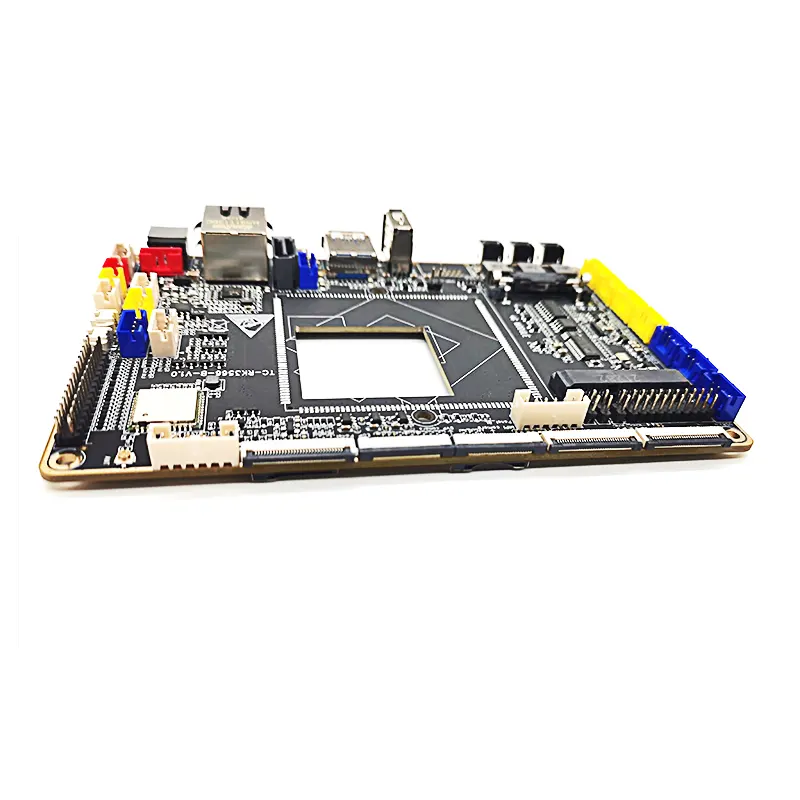

Erscheinungsbild des Entwicklungsboards


Kapitel 2. SOM-PIN-Definition

SOM-PIN-Definition

STIFT

Kernplatinen-Pin-Definition

Standardfunktion

Beschreibung der Standardfunktion

IO-Leistung

Pad-Typ IO Pull

1

VCC3V3_SYS

3,3-V-Systemstromversorgung

Eingangsspannung 3,3 V



-

2

VCC3V3_SYS

3,3-V-Systemstromversorgung

Eingangsspannung 3,3 V



-

3

Masse

Masse

Masse



-

4

Masse

Masse

Masse



-

5

SDMMC0_DET_L

SDMMC0_DET/SATA_CP_DET/PCIE30X1_CLKREQn_M0/GPIO0_A4_u

SDMMC0 erkennt Eingang

3,3 V

E/A AUF

6

SDMMC0_D3

SDMMC0_D3/ARMJTAG_TMS/UART5_RTSn_M0/GPIO2_A0_u

SDMMC0-Datenport

3,3 V

E/A AUF



7

SDMMC0_D2

SDMMC0_D2/ARMJTAG_TCK/UART5_CTSn_M0/GPIO1_D7_u

SDMMC0-Datenport

3,3 V

E/A AUF



8

SDMMC0_D1

SDMMC0_D1/UART2_RX_M1/UART6_RX_M1/PWM9_M1/GPIO1_D6_u

SDMMC0-Datenport

3,3 V

E/A AUF



9

SDMMC0_D0

SDMMC0_D0/UART2_TX_M1/UART6_TX_M1/PWM8_M1/GPIO1_D5_u

SDMMC0-Datenport

3,3 V

E/A AUF



10

SDMMC0_CMD

SDMMC0_CMD/PWM10_M1/UART5_RX_M0/CAN0_TX_M1/GPIO2_A1_u

SDMMC0-Befehlsausgabe

3,3 V

E/A AUF



11

SDMMC0_CLK

SDMMC0_CLK/TEST_CLKOUT/UART5_TX_M0/CAN0_RX_M1/GPIO2_A2_d

SDMMC0-Taktausgang



3,3 V

E/A AUS

12

RESETN

NPOR_U

Signalerkennung zurücksetzen

3,3 V

-

13

RK809_PWRON

Ein

Signaleingang einschalten, Power-Taste für externe Verbindung, aktiv niedrig



-

14

ERHOLUNG

SARADC_VIN0

AD-Tastatureingabe

1,8 V

-

15

EXT_EN

EXT_EN

PMIC-Stromversorgung aktivieren



-

16

HPR_OUT

HPR_OUT

Kopfhörer direkt raus

3,3 V

-

17

HPL_OUT

HPL_OUT

Kopfhörer weggelassen

3,3 V

-

18

SPKP_OUT

SPKP_OUT

Aussprechen

5V/0,6W

-

19

SPKN_OUT

SPKN_OUT

Aussprechen-

5V/0,6W

-

20

MIC1_INN

MIC1_INN/MIC_R

MIC1_INN

3,3 V

-

21

MIC1_INP

MIC1_INP/MIC_L

MIC1_INP

3,3 V

-

22

HP_DET_L_GPIO3_C2

LCDC_VSYNC/VOP_BT1120_D14/SPI1_MISO_M1/UART5_TX_M1/I2S1_SDO3_M2/GPIO3_C2_d

Kopfhörer erkennen

3,3 V

E/A AUS

23

SPK_CTL_H_GPIO3_C3

LCDC_DEN/VOP_BT1120_D15/SPI1_CLK_M1/UART5_RX_M1/I2S1_SCLK_RX_M2/GPIO3_C3_d



3,3 V

E/A AUS

24

VCC3V3_SD

3,3-V-Netzteil

Ausgangsspannung 3,3 V für SD-Karte, Nennausgangsstrom 2 A



-

25

VCC_3V3

3,3-V-Netzteil

Ausgangsspannung 3,3 V, Nennausgangsstrom 2 A



-

26

VCC_1V8

1,8 V Netzteil

Ausgangsspannung 1,8 V, Nennausgangsstrom 2,5 A



-

27

PDM_SDI1_M0_ADC

I2S1_SDO3_M0/I2S1_SDI1_M0/PDM_SDI1_M0/PCIE20_PERSTn_M2/GPIO1_B2_d

PDM_SDI1_M0_ADC

3,3 V

IO UNTEN

28

PDM_SDI2_M0_ADC

I2S1_SDO2_M0/I2S1_SDI2_M0/PDM_SDI2_M0/PCIE20_WAKEn_M2/ACODEC_ADC_SYNC/GPIO1_B1_d

PDM_SDI2_M0_ADC

3,3 V

IO UNTEN

29

PDM_SDI3_M0_ADC

I2S1_SDO1_M0/I2S1_SDI3_M0/PDM_SDI3_M0/PCIE20_CLKREQn_M2/ACODEC_DAC_DATAR/GPIO1_B0_d

PDM_SDI3_M0_ADC

3,3 V

IO UNTEN

30

PDM_CLK1_M0_ADC

I2S1_SCLK_RX_M0/UART4_RX_M0/PDM_CLK1_M0/SPDIF_TX_M0/GPIO1_A4_d

PDM_CLK1_M0_ADC

3,3 V

IO UNTEN

31

GMAC0_TXD0

GMAC0_TXD0/UART1_RX_M0/GPIO2_B3_u

GMAC0-Sendedaten

1,8 V

E/A AUF

32

GMAC0_TXD1

GMAC0_TXD1/UART1_TX_M0/GPIO2_B4_u

GMAC0-Sendedaten

1,8 V

E/A AUF

33

GMAC0_TXD2

SDMMC1_D3/GMAC0_TXD2/UART7_TX_M0/GPIO2_A6_u

GMAC0-Sendedaten

1,8 V

E/A AUF

34

GMAC0_TXD3

SDMMC1_CMD/GMAC0_TXD3/UART9_RX_M0/GPIO2_A7_u

GMAC0-Sendedaten

1,8 V

E/A AUF

35

GMAC0_TXEN

GMAC0_TXEN/UART1_RTSn_M0/SPI1_CLK_M0/GPIO2_B5_u

GMAC0-Sendefreigabe

1,8 V

E/A AUF

36

GMAC0_TXCLK

SDMMC1_CLK/GMAC0_TXCLK/UART9_TX_M0/GPIO2_B0_d

GMAC0-Sendetakt

1,8 V

E/A AUS

37

GMAC0_RXD0

GMAC0_RXD0/UART1_CTSn_M0/SPI1_MISO_M0/GPIO2_B6_u

GMAC0 empfängt Daten

1,8 V

E/A AUF

38

GMAC0_RXD1

I2S2_SCLK_RX_M0/GMAC0_RXD1/UART6_RTSn_M0/SPI1_MOSI_M0/GPIO2_B7_d

GMAC0 empfängt Daten

1,8 V

E/A AUS

39

GMAC0_RXD2

SDMMC1_D0/GMAC0_RXD2/UART6_RX_M0/GPIO2_A3_u

GMAC0 empfängt Daten

1,8 V

E/A AUF

40

GMAC0_RXD3

SDMMC1_D1/GMAC0_RXD3/UART6_TX_M0/GPIO2_A4_u

GMAC0 empfängt Daten

1,8 V

E/A AUF

41

GMAC0_RXDV_CRS

I2S2_LRCK_RX_M0/GMAC0_RXDV_CRS/UART6_CTSn_M0/SPI1_CS0_M0/GPIO2_C0_d

GMAC0 RX-Daten gültiges Signal

1,8 V

E/A AUS

42

GMAC0_RXCLK

SDMMC1_D2/GMAC0_RXCLK/UART7_RX_M0/GPIO2_A5_u

GMAC0-Empfangsuhr

1,8 V

E/A AUF

43

ETH0_REFCLKO_25M

I2S2_MCLK_M0/ETH0_REFCLKO_25M/UART7_RTSn_M0/SPI2_CLK_M0/GPIO2_C1_d

ETH0_REF CLOCK OUTPUT_25MHz CPU zu PHY, Standard NC

1,8 V

E/A AUS

44

GMAC0_MCLKINOUT

I2S2_SCLK_TX_M0/GMAC0_MCLKINOUT/UART7_CTSn_M0/SPI2_MISO_M0/GPIO2_C2_d

GMAC0 externe Uhr
Eingang

1,8 V

E/A AUS

45

GMAC0_MDC

I2S2_LRCK_TX_M0/GMAC0_MDC/UART9_RTSn_M0/SPI2_MOSI_M0/GPIO2_C3_d

MAC0-Verwaltungsuhr

1,8 V

E/A AUS

46

GMAC0_MDIO

I2S2_SDO_M0/GMAC0_MDIO/UART9_CTSn_M0/SPI2_CS0_M0/GPIO2_C4_d

MAC0-Verwaltungsbefehl und -Daten

1,8 V

E/A AUS

47

GMAC0_RSTN_GPIO3_B7

LCDC_D21/VOP_BT1120_D12/GMAC1_TXD1_M0/I2C3_SDA_M1/PWM11_IR_M0/GPIO3_B6_d



3,3 V

IO UNTEN

48

GMAC0_INT_PMEB_GPIO3_C0

LCDC_HSYNC/VOP_BT1120_D13/SPI1_MOSI_M1/PCIE20_PERSTn_M1/I2S1_SDO2_M2/GPIO3_C1_d



3,3 V

E/A AUS

49

RTCTC_INT_L_GPIO0_D3

GPIO0_D3_d

RTC_IC_INT, aktiv niedrig

1,8 V

E/A AUS

50

I2C5_SDA_M0

LCDC_D19/VOP_BT1120_D10/GMAC1_RXER_M0/I2C5_SDA_M0/PDM_SDI1_M2/GPIO3_B4_d

Serielle I2C-Schnittstelle 5

3,3 V

E/A AUS

51

I2C5_SCL_M0

LCDC_D18/VOP_BT1120_D9/GMAC1_RXDV_CRS_M0/I2C5_SCL_M0/PDM_SDI0_M2/GPIO3_B3_d

Serielle I2C-Schnittstelle 5

3,3 V

E/A AUS

52

PWM3_IR

PWM3_IR/EDP_HPDIN_M1/PCIE30X1_WAKEn_M0/MCU_JTAG_TMS/GPIO0_C2_d



3,3 V

E/A AUS

53

CAN1_TX_M1

PWM15_IR_M1/SPI3_MOSI_M1/CAN1_TX_M1/PCIE30X2_WAKEn_M2/I2S3_SCLK_M1/GPIO4_C3_d

CAN-Daten übertragen

3,3 V

E/A AUS

54

CAN1_RX_M1

PWM14_M1/SPI3_CLK_M1/CAN1_RX_M1/PCIE30X2_CLKREQn_M2/I2S3_MCLK_M1/GPIO4_C2_d

CAN-Daten empfangen

3,3 V

E/A AUS

55

UART2_RX_M0_DEBUG

UART2_RX_M0/GPIO0_D0_u

Serielle UART-Schnittstelle

3,3 V

E/A AUF

56

UART2_TX_M0_DEBUG

UART2_TX_M0/GPIO0_D1_u

Übertragen von Daten der seriellen UART-Schnittstelle zum Debuggen

3,3 V

E/A AUF

57

UART3_RX_M1

LCDC_D23/PWM13_M0/GMAC1_MCLKINOUT_M0/UART3_RX_M1/PDM_SDI3_M2/GPIO3_C0_d

UART Searial Port Daten empfangen

3,3 V

E/A AUS

58

UART3_TX_M1

LCDC_D22/PWM12_M0/GMAC1_TXEN_M0/UART3_TX_M1/PDM_SDI2_M2/GPIO3_B7_d

UART-Serial-Port-Datenübertragung

3,3 V

E/A AUS

59

UART4_TX_M1

LCDC_D17/VOP_BT1120_D8/GMAC1_RXD1_M0/UART4_TX_M1/PWM9_M0/GPIO3_B2_d

UART-Serial-Port-Datenübertragung

3,3 V

E/A AUS

60

UART4_RX_M1

LCDC_D16/VOP_BT1120_D7/GMAC1_RXD0_M0/UART4_RX_M1/PWM8_M0/GPIO3_B1_d

UART Searial Port Daten empfangen

3,3 V

E/A AUS

61

UART9_RX_M1

PWM13_M1/SPI3_CS0_M1/SATA0_ACT_LED/UART9_RX_M1/I2S3_SDI_M1/GPIO4_C6_d

UART Searial Port Daten empfangen

3,3 V

E/A AUS

62

UART9_TX_M1

PWM12_M1/SPI3_MISO_M1/SATA1_ACT_LED/UART9_TX_M1/I2S3_SDO_M1/GPIO4_C5_d

UART-Serial-Port-Datenübertragung

3,3 V

E/A AUS

63

UART7_RX_M1

PWM15_IR_M0/SPDIF_TX_M1/GMAC1_MDIO_M0/UART7_RX_M1/I2S1_LRCK_RX_M2/GPIO3_C5_d

UART Searial Port Daten empfangen

3,3 V

E/A AUS

64

UART7_TX_M1

PWM14_M0/VOP_PWM_M1/GMAC1_MDC_M0/UART7_TX_M1/PDM_CLK1_M2/GPIO3_C4_d

UART-Serial-Port-Datenübertragung

3,3 V

E/A AUS

65

RS485_DIR_GPIO3_B5

LCDC_D20/VOP_BT1120_D11/GMAC1_TXD0_M0/I2C3_SCL_M1/PWM10_M0/GPIO3_B5_d

RS485-Datenrichtung

3,3 V

E/A AUS

66

DVP_PWREN0_H_GPIO0_B0

CLK32K_IN/CLK32K_OUT0/PCIE30X2_BUTTONRSTn/GPIO0_B0_u



3,3 V

E/A AUF

67

WIFI_PWREN_L_GPIO0_C1

PWM2_M0/NPUAVS/UART0_TX/MCU_JTAG_TDI/GPIO0_C1_d



3,3 V

E/A AUS

68

I2S3_SDI_M0

LCDC_D13/VOP_BT1120_CLK/GMAC1_TXCLK_M0/I2S3_SDI_M0/SDDMC2_CLK_M1/GPIO3_A6_d

I2S3_SDI

3,3 V

E/A AUS

69

I2S3_SDO_M0

LCDC_D12/VOP_BT1120_D4/GMAC1_RXD3_M0/I2S3_SDO_M0/SDDMC2_CMD_M1/GPIO3_A5_d

I2S3_SDO

3,3 V

E/A AUS

70

I2S3_LRCK_M0

LCDC_D11/VOP_BT1120_D3/GMAC1_RXD2_M0/I2S3_LRCK_M0/SDMMC2_D3_M1/GPIO3_A4_d

I2S3_LRCK

3,3 V

E/A AUS

71

I2S3_SCLK_M0

LCDC_D10/VOP_BT1120_D2/GMAC1_TXD3_M0/I2S3_SCLK_M0/SDMMC2_D2_M1/GPIO3_A3_d

I2S3_SCLK

3,3 V

E/A AUS

72

HOST_WAKE_BT_H_GPIO3_A2

LCDC_D9/VOP_BT1120_D1/GMAC1_TXD2_M0/I2S3_MCLK_M0/SDMMC2_D1_M1/GPIO3_A2_d

HOST_WAKE_BT

3,3 V

E/A AUS

73

BT_WAKE_HOST_H_GPIO3_A1

LCDC_D8/VOP_BT1120_D0/SPI1_CS0_M1/PCIE30X1_PERSTn_M1/SDDMC2_D0_M1/GPIO3_A1_d

BT_WAKE_HOST

3,3 V

E/A AUS

74

BT_REG_ON_H_GPIO3_A0

LCDC_CLK/VOP_BT656_CLK_M0/SPI2_CLK_M1/UART8_RX_M1/I2S1_SDO1_M2/GPIO3_A0_d

Einschalten des Bluetooth-Moduls

3,3 V

E/A AUS

75

UART8_RX_M0

CLK32K_OUT1/UART8_RX_M0/SPI1_CS1_M0/GPIO2_C6_d

UART Searial Port Daten empfangen

1,8V

E/A AUS

76

UART8_TX_M0

I2S2_SDI_M0/GMAC0_RXER/UART8_TX_M0/SPI2_CS1_M0/GPIO2_C5_d

UART-Serial-Port-Datenübertragung

1,8 V

E/A AUS

77

UART8_CTSN_M0

SDMMC1_DET/I2C4_SCL_M1/UART8_CTSn_M0/CAN2_TX_M1/GPIO2_B2_u

UART8_CTSn_M0

1,8 V

E/A AUS

78

UART8_RTSN_M0

SDMMC1_PWREN/I2C4_SDA_M1/UART8_RTSn_M0/CAN2_RX_M1/GPIO2_B1_d

UART8_RTSn_M0

1,8 V

E/A AUS

79

WIFI_REG_ON_H_GPIO3_D5

CIF_D7/EBC_SDDO7/SDMMC2_PWREN_M0/I2S1_SDI3_M1/VOP_BT656_D7_M1/GPIO3_D5_d

WIFI_REG aktivieren

1,8 V

E/A AUS

80

WIFI_WAKE_HOST_H_GPIO3_D4

CIF_D6/EBC_SDDO6/SDMMC2_DET_M0/I2S1_SDI2_M1/VOP_BT656_D6_M1/GPIO3_D4_d

WIFI Wake-Up-Host

1,8 V

E/A AUS

81

SDMMC2_CLK_M0

CIF_D5/EBC_SDDO5/SDMMC2_CLK_M0/I2S1_SDI1_M1/VOP_BT656_D5_M1/GPIO3_D3_d

SDMMC2-Uhr

1,8 V

E/A AUS

82

SDMMC2_CMD_M0

CIF_D4/EBC_SDDO4/SDMMC2_CMD_M0/I2S1_SDI0_M1/VOP_BT656_D4_M1/GPIO3_D2_d

SDMMC2-Befehl

1,8 V

E/A AUS

83

SDMMC2_D3_M0

CIF_D3/EBC_SDDO3/SDMMC2_D3_M0/I2S1_SDO0_M1/VOP_BT656_D3_M1/GPIO3_D1_d

SDMMC2-Daten

1,8 V

E/A AUS

84

SDMMC2_D2_M0

CIF_D2/EBC_SDDO2/SDMMC2_D2_M0/I2S1_LRCK_TX_M1/VOP_BT656_D2_M1/GPIO3_D0_d

SDMMC2-Daten

1,8 V

E/A AUS

85

SDMMC2_D1_M0

CIF_D1/EBC_SDDO1/SDMMC2_D1_M0/I2S1_SCLK_TX_M1/VOP_BT656_D1_M1/GPIO3_C7_d

SDMMC2-Daten

1,8 V

E/A AUS

86

SDMMC2_D0_M0

CIF_D0/EBC_SDDO0/SDMMC2_D0_M0/I2S1_MCLK_M1/VOP_BT656_D0_M1/GPIO3_C6_d

SDMMC2-Daten

1,8 V

E/A AUS

87

GMAC1_INT/PMEB_GPIO3_A7

LCDC_D14/VOP_BT1120_D5/GMAC1_RXCLK_M0/SDMMC2_DET_M1/GPIO3_A7_d



3,3 V

E/A AUS

88

GMAC1_RSTN_GPIO3_B0

LCDC_D15/VOP_BT1120_D6/ETH1_REFCLKO_25M_M0/SDMMC2_PWREN_M1/GPIO3_B0_d



3,3 V

E/A AUS

89

GMAC1_MDIO_M1

IF_VSYNC/EBC_SDOE/GMAC1_MDIO_M1/I2S2_SCLK_TX_M1/GPIO4_B7_d

GMAC1-Verwaltungsbefehl und -daten

1,8 V

E/A AUS

90

GMAC1_MDC_M1

CIF_HREF/EBC_SDLE/GMAC1_MDC_M1/UART1_RTSn_M1/I2S2_MCLK_M1/GPIO4_B6_d

GMAC1-Verwaltungsuhr

1,8 V

E/A AUS

91

GMAC1_MCLKINOUT_M1

CIF_CLKIN/EBC_SDCLK/GMAC1_MCLKINOUT_M1/UART1_CTSn_M1/I2S2_SCLK_RX_M1/GPIO4_C1_d

GMAC1 externe Uhr
Eingang

1,8 V

E/A AUS

92

ETH1_REFCLKO_25M_M1

I2C4_SCL_M0/EBC_GDOE/ETH1_REFCLKO_25M_M1/SPI3_CLK_M0/I2S2_SDO_M1/GPIO4_B3_d

ETH1 Taktausgang

1,8 V

E/A AUS

93

GMAC1_RXCLK_M1

CIF_D13/EBC_SDDO13/GMAC1_RXCLK_M1/UART7_RX_M2/PDM_SDI3_M1/GPIO4_A3_d

GMAC1-Empfangsuhr

1,8 V

E/A AUS

94

GMAC1_RXDV_CRS_M1

ISP_PRELIGHT_TRIG/EBC_SDCE3/GMAC1_RXDV_CRS_M1/I2S1_SDO2_M1/GPIO4_B1_d

GMAC1 RX-Daten gültiges Signal

1,8 V

E/A AUS

95

GMAC1_RXD3_M1

CIF_D12/EBC_SDDO12/GMAC1_RXD3_M1/UART7_TX_M2/PDM_SDI2_M1/GPIO4_A2_d

GMAC1 empfängt Daten

1,8 V

E/A AUS

96

GMAC1_RXD2_M1

CIF_D11/EBC_SDDO11/GMAC1_RXD2_M1/PDM_SDI1_M1/GPIO4_A1_d

GMAC1 empfängt Daten

1,8 V

E/A AUS

97

GMAC1_RXD1_M1

CAM_CLKOUT1/EBC_SDCE2/GMAC1_RXD1_M1/SPI3_MISO_M0/I2S1_SDO1_M1/GPIO4_B0_d

GMAC1 empfängt Daten

1,8 V

E/A AUS

98

GMAC1_RXD0_M1

CAM_CLKOUT0/EBC_SDCE1/GMAC1_RXD0_M1/SPI3_CS1_M0/I2S1_LRCK_RX_M1/GPIO4_A7_d

GMAC1 empfängt Daten

1,8 V

E/A AUS

99

GMAC1_TXCLK_M1

CIF_D10/EBC_SDDO10/GMAC1_TXCLK_M1/PDM_CLK1_M1/GPIO4_A0_d

GMAC1-Sendetakt

1,8 V

E/A AUS

100

GMAC1_TXEN_M1

ISP_FLASHTRIGOUT/EBC_SDCE0/GMAC1_TXEN_M1/SPI3_CS0_M0/I2S1_SCLK_RX_M1/GPIO4_A6_d

GMAC1-Sendefreigabe

1,8 V

E/A AUS

101

GMAC1_TXD3_M1

CIF_D9/EBC_SDDO9/GMAC1_TXD3_M1/UART1_RX_M1/PDM_SDI0_M1/GPIO3_D7_d

GMAC1-Sendedaten

1,8 V

E/A AUS

102

GMAC1_TXD2_M1

CIF_D8/EBC_SDDO8/GMAC1_TXD2_M1/UART1_TX_M1/PDM_CLK0_M1/GPIO3_D6_d

GMAC1-Sendedaten

1,8 V

E/A AUS

103

GMAC1_TXD1_M1

CIF_D15/EBC_SDDO15/GMAC1_TXD1_M1/UART9_RX_M2/I2S2_LRCK_RX_M1/GPIO4_A5_d

GMAC1-Sendedaten

1,8 V

E/A AUS

104

GMAC1_TXD0_M1

CIF_D14/EBC_SDDO14/GMAC1_TXD0_M1/UART9_TX_M2/I2S2_LRCK_TX_M1/GPIO4_A4_d

GMAC1-Sendedaten

1,8 V

E/A AUS

105

TP_RST_L_GPIO0_B6

I2C2_SDA_M0/SPI0_MOSI_M0/PCIE20_PERSTn_M0/PWM2_M1/GPIO0_B6_u

Zurücksetzen des Touchpanels

3,3 V

E/A AUF



106

TP_INT_L_GPIO0_B5

I2C2_SCL_M0/SPI0_CLK_M0/PCIE20_WAKEn_M0/PWM1_M1/GPIO0_B5_u

Touchpanel unterbricht Dateneingabe

3,3 V

E/A AUF

107

I2C1_SDA_TP

I2C1_SDA/CAN0_RX_M0/PCIE20_BUTTONRSTn/MCU_JTAG_TCK/GPIO0_B4_u

Serielle I2C-Schnittstelle 1

3,3 V

E/A AUF

108

I2C1_SCL_TP

I2C1_SCL/CAN0_TX_M0/PCIE30X1_BUTTONRSTn/MCU_JTAG_TDO/GPIO0_B3_u

Serielle I2C-Schnittstelle 1

3,3 V

E/A AUF

109

I2C3_SCL_M0

I2C3_SCL_M0/UART3_TX_M0/CAN1_TX_M0/AUDIOPWM_LOUT_N/ACODEC_ADC_CLK/GPIO1_A1_u

Serielle I2C-Schnittstelle 3

3,3 V

E/A AUF

110

I2C3_SDA_M0

I2C3_SDA_M0/UART3_RX_M0/CAN1_RX_M0/AUDIOPWM_LOUT_P/ACODEC_ADC_DATA/GPIO1_A0_u

Serielle I2C-Schnittstelle 3

3,3 V

E/A AUF

111

I2C2_SCL_M1

I2C2_SCL_M1/EBC_SDSHR/CAN2_TX_M0/I2S1_SDO3_M1/GPIO4_B5_d

Serielle I2C-Schnittstelle 2

1,8 V

E/A AUS

112

I2C2_SDA_M1

I2C2_SDA_M1/EBC_GDSP/CAN2_RX_M0/ISP_FLASH_TRIGIN/VOP_BT656_CLK_M1/GPIO4_B4_d

Serielle I2C-Schnittstelle 2

1,8 V

E/A AUS

113

MIPI_CAM1_PDN_L_GPIO3_D3

LCDC_D1/VOP_BT656_D1_M0/SPI0_MOSI_M1/PCIE20_WAKEn_M1/I2S1_SCLK_TX_M2/GPIO2_D1_d

Kamera 1 ausschalten

3,3 V

E/A AUS

114

MIPI_CAM1_RST_L_GPIO3_D2

LCDC_D0/VOP_BT656_D0_M0/SPI0_MISO_M1/PCIE20_CLKREQn_M1/I2S1_MCLK_M2/GPIO2_D0_d

Kamera1 zurückgesetzt

3,3 V

E/A AUS

115

MIPI_CAM0_RST_L_GPIO3_D4

LCDC_D2/VOP_BT656_D2_M0/SPI0_CS0_M1/PCIE30X1_CLKREQn_M1/I2S1_LRCK_TX_M2/GPIO2_D2_d

Kamera0 zurückgesetzt

3,3 V

E/A AUS

116

MIPI_CAM0_PDN_L_GPIO3_D5

LCDC_D3/VOP_BT656_D3_M0/SPI0_CLK_M1/PCIE30X1_WAKEn_M1/I2S1_SDI0_M2/GPIO2_D3_d

Kamera0 ausschalten

3,3 V

E/A AUS

117

USB2_HOST2_DM

USB2_HOST2_DM

USB2_HOST2_DM

3,3 V

-

118

USB2_HOST2_DP

USB2_HOST2_DP

USB2_HOST2_DP

3,3 V

-

119

USB2_HOST3_DM

USB2_HOST3_DM

USB2_HOST3_DM

3,3 V

-

120

USB2_HOST3_DP

USB2_HOST3_DP

USB2_HOST3_DP

3,3 V

-

121

REFCLK_OUT

REFCLK_OUT/GPIO0_A0_d

Taktausgang für Kamera

3,3 V

E/A AUS

122

CIF_CLKOUT

CIF_CLKOUT/EBC_GDCLK/PWM11_IR_M1/GPIO4_C0_d

CIF-Uhr aus

1,8 V

E/A AUS

123

MIPI_CSI_RX_D3P

MIPI_CSI_RX_D3P

MIPI_CSI_RX_D3P

1,8 V

-

124

MIPI_CSI_RX_D3N

MIPI_CSI_RX_D3N

MIPI_CSI_RX_D3N

1,8 V

-

125

MIPI_CSI_RX_D2P

MIPI_CSI_RX_D2P

MIPI_CSI_RX_D2P

1,8 V

-

126

MIPI_CSI_RX_D2N

MIPI_CSI_RX_D2N

MIPI_CSI_RX_D2N

1,8 V

-

127

MIPI_CSI_RX_CLK1P

MIPI_CSI_RX_CLK1P

MIPI_CSI_RX_CLK1P

1,8 V

-

128

MIPI_CSI_RX_CLK1N

MIPI_CSI_RX_CLK1N

MIPI_CSI_RX_CLK1N

1,8 V

-

129

MIPI_CSI_RX_CLK0P

MIPI_CSI_RX_CLK0P

MIPI_CSI_RX_CLK0P

1,8 V

-

130

MIPI_CSI_RX_CLK0N

MIPI_CSI_RX_CLK0N

MIPI_CSI_RX_CLK0N

1,8 V

-

131

MIPI_CSI_RX_D1P

MIPI_CSI_RX_D1P

MIPI_CSI_RX_D1P

1,8 V

-

132

MIPI_CSI_RX_D1N

MIPI_CSI_RX_D1N

MIPI_CSI_RX_D1N

1,8 V

-

133

MIPI_CSI_RX_D0P

MIPI_CSI_RX_D0P

MIPI_CSI_RX_D0P

1,8 V

-

134

MIPI_CSI_RX_D0N

MIPI_CSI_RX_D0N

MIPI_CSI_RX_D0N

1,8 V

-

135

LCD1_PWREN_H_GPIO0_C5

PWM6/SPI0_MISO_M0/PCIE30X2_WAKEn_M0/GPIO0_C5_d

LCD-Stromversorgung aktivieren

3,3 V

E/A AUS

136

LCD1_BL_PWM5

PWM5/SPI0_CS1_M0/UART0_RTSn/GPIO0_C4_d

LCD-Hintergrundbeleuchtung PWM

3,3 V

E/A AUS

137

LCD1_BL_PWM4

PWM4/VOP_PWM_M0/PCIE30X1_PERSTn_M0/MCU_JTAG_TRSTn/GPIO0_C3_d

LCD-Hintergrundbeleuchtung PWM

3,3 V

E/A AUS

138

LCD0_PWREN_H_GPIO0_C7

HDMITX_CEC_M1/PWM0_M1/UART0_CTSn/GPIO0_C7_d

LCD-Stromversorgung aktivieren

3,3 V

E/A AUS

139

MIPI_DSI_TX0_D3P/LVDS_TX0_D3P

MIPI_DSI_TX0_D3P/LVDS_TX0_D3P

MIPI_DSI_TX0_D3P/LVDS_TX0_D3P

1,8 V

-

140

MIPI_DSI_TX0_D3P/LVDS_TX0_D3N

MIPI_DSI_TX0_D3P/LVDS_TX0_D3N

MIPI_DSI_TX0_D3P/LVDS_TX0_D3N

1,8 V

-

141

MIPI_DSI_TX0_D3P/LVDS_TX0_D2P

MIPI_DSI_TX0_D3P/LVDS_TX0_D2P

MIPI_DSI_TX0_D3P/LVDS_TX0_D2P

1,8 V

-

142

MIPI_DSI_TX0_D3P/LVDS_TX0_D2N

MIPI_DSI_TX0_D3P/LVDS_TX0_D2N

MIPI_DSI_TX0_D3P/LVDS_TX0_D2N

1,8 V

-

143

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP

1,8 V

-

144

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN

1,8 V

-

145

MIPI_DSI_TX0_D3P/LVDS_TX0_D1P

MIPI_DSI_TX0_D3P/LVDS_TX0_D1P

MIPI_DSI_TX0_D3P/LVDS_TX0_D1P

1,8 V

-

146

MIPI_DSI_TX0_D3P/LVDS_TX0_D1N

MIPI_DSI_TX0_D3P/LVDS_TX0_D1N

MIPI_DSI_TX0_D3P/LVDS_TX0_D1N

1,8 V

-

147

MIPI_DSI_TX0_D3P/LVDS_TX0_D0P

MIPI_DSI_TX0_D3P/LVDS_TX0_D0P

MIPI_DSI_TX0_D3P/LVDS_TX0_D0P

1,8 V

-

148

MIPI_DSI_TX0_D3P/LVDS_TX0_D0N

MIPI_DSI_TX0_D3P/LVDS_TX0_D0N

MIPI_DSI_TX0_D3P/LVDS_TX0_D0N

1,8 V

-

149

HDMI_TXCLKN_PORT

HDMI_TX_CLKN

HDMI_TX2CLKN_PORT und Serienwiderstand 2.2R

1,8 V

-

150

HDMI_TXCLKP_PORT

HDMI_TX_CLKP

HDMI_TXCLKP_PORT und Reihenwiderstand 2.2R

1,8 V

-

151

HDMI_TX0N_PORT

HDMI_TX_D0N

HDMI_TX0N_PORT und Reihenwiderstand 2.2R

1,8 V

-

152

HDMI_TX0P_PORT

HDMI_TX_D0P

HDMI_TX0P_PORT und Reihenwiderstand 2.2R

1,8 V

-

153

HDMI_TX1N_PORT

HDMI_TX_D1N

HDMI_TX1N_PORT und Reihenwiderstand 2.2R

1,8 V

-

154

HDMI_TX1P_PORT

HDMI_TX_D1P

HDMI_TX1P_PORT und Serienwiderstand 2.2R

1,8 V

-

155

HDMI_TX2N_PORT

HDMI_TX_D2N

HDMI_TX2N_PORT und Reihenwiderstand 2.2R

1,8 V

-

156

HDMI_TX2P_PORT

HDMI_TX_D2P

HDMI_TX2P_PORT und Reihenwiderstand 2.2R

1,8 V

-

157

HDMITX_SCL

HDMITX_SCL/I2C5_SCL_M1/GPIO4_C7_u

Serielle I2C-Schnittstelle für HDMI

3,3 V

E/A AUF

158

HDMITC_SDA

HDMITX_SDA/I2C5_SDA_M1/GPIO4_D0_u

Serielle I2C-Schnittstelle für HDMI

3,3 V

E/A AUF

159

HDMITX_CEC_M0

HDMITX_CEC_M0/SPI3_CS1_M1/GPIO4_D1_u

HDMITX_CEC

3,3 V

E/A AUF

160

HDMI_TX_HPDIN

HDMI_TX_HPDIN

HDMI_TX-Hotplug

1,8 V

-

161

PCIE30X2_CLKREQN_M1

LCDC_D4/VOP_BT656_D4_M0/SPI2_CS1_M1/PCIE30X2_CLKREQn_M1/I2S1_SDI1_M2/GPIO2_D4_d

PCIE30X2_CLKREQn

3.3

E/A AUS

162

PCIE30X2_WAKEN_M1

LCDC_D5/VOP_BT656_D5_M0/SPI2_CS0_M1/PCIE30X2_WAKEn_M1/I2S1_SDI2_M2/GPIO2_D5_d

PCIE30X2_WAKEn

3,3 V

E/A AUS

163

PCIE30X2_PERSTN_M1

LCDC_D6/VOP_BT656_D6_M0/SPI2_MOSI_M1/PCIE30X2_PERSTn_M1/I2S1_SDI3_M2/GPIO2_D6_d

PCIE30X2 zurückgesetzt

3,3 V

E/A AUS

164

PCIE30X2_PRSNT_L_GPIO2_D7

LCDC_D7/VOP_BT656_D7_M0/SPI2_MISO_M1/UART8_TX_M1/I2S1_SDO0_M2/GPIO2_D7_d

PCIE30X2 Wake-Host

3,3 V

E/A AUS

165

PCIE_PWREN_H_GPIO0_D4

GPIO0_D4_d

PCIE-Stromversorgung aktivieren

1,8 V

E/A AUS

166

PCIE30_RX1N

PCIE30_RX1N

PCIE30_RX1N

1,8 V

-

167

PCIE30_RX1P

PCIE30_RX1P

PCIE30_RX1P

1,8 V

-

168

PCIE30_RX0N

PCIE30_RX0N

PCIE30_RX0N

1,8 V

-

169

PCIE30_RX0P

PCIE30_RX0P

PCIE30_RX0P

1,8 V

-

170

PCIE30_TX1N

PCIE30_TX1N

PCIE30_TX1N

1,8 V

-

171

PCIE30_TX1P

PCIE30_TX1P

PCIE30_TX1P

1,8 V

-

172

PCIE30_TX0N

PCIE30_TX0N

PCIE30_TX0N

1,8 V

-

173

PCIE30_TX0P

PCIE30_TX0P

PCIE30_TX0P

1,8 V

-

174

PCIE30_REFCLKN_IN

PCIE30_REFCLKN_IN

PCIE30_REFCLKN_IN

1,8 V

-

175

PCIE30_REFCLKP_IN

PCIE30_REFCLKP_IN

PCIE30_REFCLKP_IN

1,8 V

-

176

PCIE20_REFCLKN

PCIE20_REFCLKN

PCIE20_REFCLKN

1,8 V

-

177

PCIE20_REFCLKP

PCIE20_REFCLKP

PCIE20_REFCLKP

1,8 V

-

178

SATA2_RXN

PCIE20_RXN/SATA2_RXN/QSGMII_RXN_M1

SATA2_RXN

1,8 V

-

179

SATA2_RXP

PCIE20_RXP/SATA2_RXP/QSGMII_RXP_M1

SATA2_RXP

1,8 V

-

180

SATA2_TXN

PCIE20_TXN/SATA2_TXN/QSGMII_TXN_M1

SATA2_TXN

1,8 V

-

181

SATA2_TXP

PCIE20_TXP/SATA2_TXP/QSGMII_TXP_M1

SATA2_TXP

1,8 V

-

182

SATA2_ACT_LED

EDP_HPDIN_M0/SPDIF_TX_M2/SATA2_ACT_LED/PCIE30X2_PERSTn_M2/I2S3_LRCK_M1/GPIO4_C4_d

SATA aktiv anzeigen

3,3 V

E/A AUS

183

USB3_HOST1_SSTXP

USB3_HOST1_SSTXP/SATA1_TXP/QSGMII_TXP_M0

USB3_HOST1_SSTXP

1,8 V

-

184

USB3_HOST1_SSTXN

USB3_HOST1_SSTXN/SATA1_TXN/QSGMII_TXN_M0

USB3_HOST1_SSTXN

1,8 V

-

185

USB3_HOST1_SSRXP

USB3_HOST1_SSRXP/SATA1_RXP/QSGMII_RXP_M0

USB3_HOST1_SSRXP

1,8 V

-

186

USB3_HOST1_SSRXN

USB3_HOST1_SSRXN/SATA1_RXN/QSGMII_RXN_M0

USB3_HOST1_SSRXN

1,8 V

-

187

USB3_HOST1_DM

USB3_HOST1_DM

USB3_HOST1_DM

3,3 V

-

188

USB3_HOST1_DP

USB3_HOST1_DP

USB3_HOST1_DP

3,3 V

-

189

USB3_OTG0_SSTXP

USB3_OTG0_SSTXP/SATA0_TXP

USB3_OTG0_SSTXP

1,8 V

-

190

USB3_OTG0_SSTXN

USB3_OTG0_SSTXN/SATA0_TXN

USB3_OTG0_SSTXN

1,8 V

-

191

USB3_OTG0_SSRXP

USB3_OTG0_SSRXP/SATA0_RXP

USB3_OTG0_SSRXP

1,8 V

-

192

USB3_OTG0_SSRXN

USB3_OTG0_SSRXN/SATA0_RXN

USB3_OTG0_SSRXN

1,8 V

-

193

USB3_OTG0_DM

USB3_OTG0_DM

USB3_OTG0_DM

3,3 V

-

194

USB3_OTG0_DP

USB3_OTG0_DP

USB3_OTG0_DP

3,3 V

-

195

USB3_OTG0_ID

USB3_OTG0_ID

USB3_OTG0_ID

3,3 V

-

196

USB3_OTG0_VBUSDET

USB3_OTG0_VBUSDET

USB3_OTG0_VBUS erkennen

3,3 V

-

197

USB_HOST_PWREN_H_GPIO0_A6

GPU_PWREN/SATA_CP_POD/PCIE30X2_CLKREQn_M0/GPIO0_A6_d

USB-Host-Stromversorgung aktivieren

3,3 V

E/A AUS

198

USB_OTG_PWREN_H_GPIO0_A5

SDMMC0_PWREN/SATA_MP_SWITCH/PCIE20_CLKREQn_M0/GPIO0_A5_d

USB-OTG-Stromversorgung aktivieren

3,3 V

E/A AUS

199

DSI_TX1_D3N/EDP_TX_D3N

MIPI_DSI_TX1_D3N/EDP_TX_D3N

MIPI_DSI_TX1_D3N/EDP_TX_D3N

1,8 V

-

200

DSI_TX1_D3P/EDP_TX_D3P

MIPI_DSI_TX1_D3P/EDP_TX_D3P

MIPI_DSI_TX1_D3P/EDP_TX_D3P

1,8 V

-

201

DSI_TX1_D2N/EDP_TX_D2N

MIPI_DSI_TX1_D2N/EDP_TX_D2N

MIPI_DSI_TX1_D2N/EDP_TX_D2N

1,8 V

-

202

DSI_TX1_D2P/EDP_TX_D2P

MIPI_DSI_TX1_D2P/EDP_TX_D2P

MIPI_DSI_TX1_D2P/EDP_TX_D2P

1,8 V

-

203

DSI_TX1_D1N/EDP_TX_D1N

MIPI_DSI_TX1_D1N/EDP_TX_D1N

MIPI_DSI_TX1_D1N/EDP_TX_D1N

1,8 V

-

204

DSI_TX1_D1P/EDP_TX_D1P

MIPI_DSI_TX1_D1P/EDP_TX_D1P

MIPI_DSI_TX1_D1P/EDP_TX_D1P

1,8 V

-

205

DSI_TX1_D0N/EDP_TX_D0N

MIPI_DSI_TX1_D0N/EDP_TX_D0N

MIPI_DSI_TX1_D0N/EDP_TX_D0N

1,8 V

-

206

DSI_TX1_D0P/EDP_TX_D0P

MIPI_DSI_TX1_D0P/EDP_TX_D0P

MIPI_DSI_TX1_D0P/EDP_TX_D0P

1,8 V

-

207

DSI_TX1_CLKN/EDP_TX_AUN

MIPI_DSI_TX1_CLKN/EDP_TX_AUN

MIPI_DSI_TX1_CLKN/EDP_TX_AUN

1,8 V

-

208

DSI_TX1_CLKP/EDP_TX_AUP

MIPI_DSI_TX1_CLKP/EDP_TX_AUP

MIPI_DSI_TX1_CLKP/EDP_TX_AUP

1,8 V

-


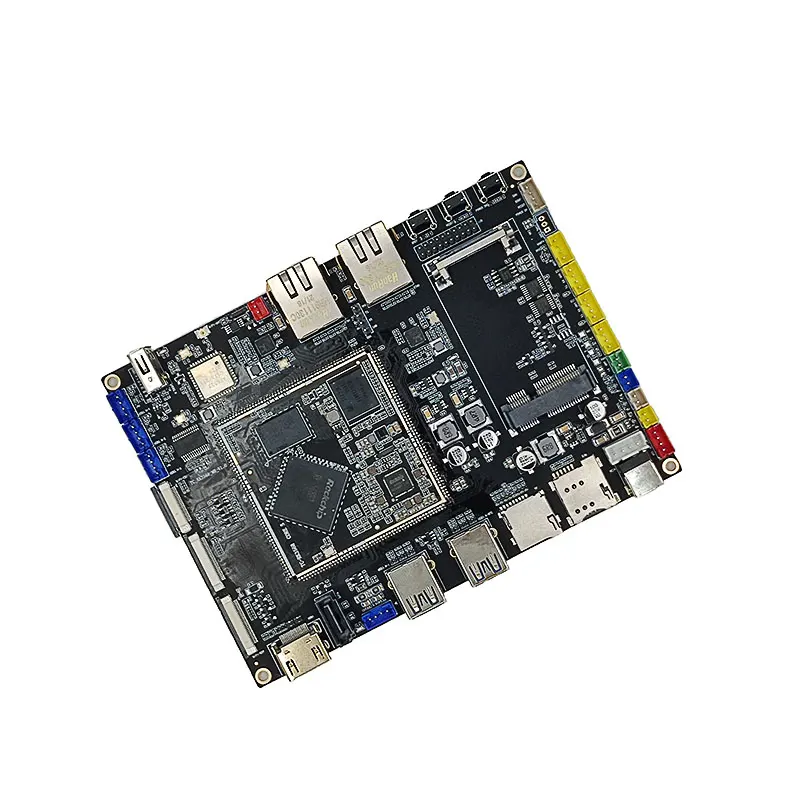

Kapitel 3. Entwicklungsboard

Größe

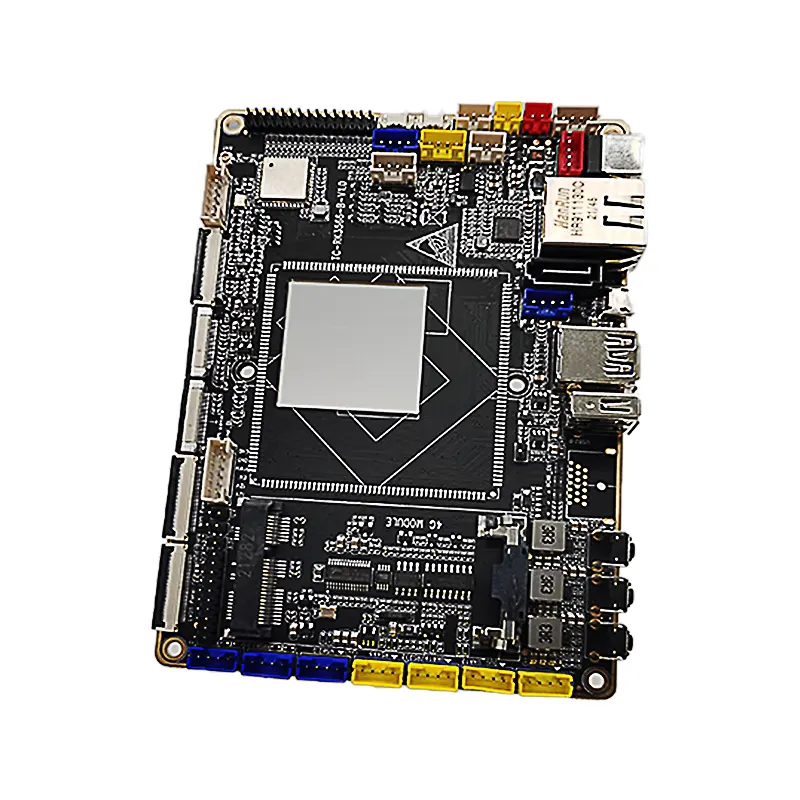

Die Größe beträgt 150 mm * 110 mm, 4 Schichten, 1,6 mm Dicke.


Beschreibung der Schnittstellen


Beschreibung der Schnittstellen

NEIN.

Name

ã1ã

12-V-Gleichstromeingang/4-poliger 2,54-mm-12-V-Eingang

ã2ã

SIM-Kartensteckplatz für 4G-Modul

ã3ã

TF-Karten-Slot

ã4ã

USB-OTG

ã5ã

USB3.0-HOST

ã6ã

SATA-Daten

ã7ã

HDMI-Ausgang

ã8ã

MIPI-LCD1

ã9ã

MIPI-LCD0

ã10ã

MIPI-Kamera

ã11ã

USB2.0 * 3

ã12ã

USB2.0 TypA

ã13ã

WLAN/BT (AP6335)

ã14ã

RTC

ã15ã

ETH0

ã16ã

ETH1

ã17ã

Schlüssel aktualisieren

ã18ã

Schlüssel zurücksetzen

ã19ã

Kraftschlüssel

ã20ã

Schlüssel (4-polig 2,0 mm)

ã21ã

KÖNNEN (3-polig 2,0 mm)

ã22ã

Uart-TTL (4-polig 2,0 mm)

ã23ã

RS232 * 2 (4-polig 2,0 mm)

ã24ã

RS485 (4-polig 2,0 mm)

ã25ã

LÜFTER (2-polig 2,0 mm)

ã26ã

Mikrofon (2-polig 2,0 mm)

ã27ã

HP (2-polig 2,0 mm)

ã28ã

SPK (2-polig 2,0 mm)

ã29ã

Stromausgang (4-polig 2,0 mm)

ã30ã

Debug-Uart (4-polig 2,0 mm)

ã31ã

GPIO(2*10pin 2,0mm)

ã32ã

4G-Modulsteckplatz (PCIE-Port)

ã33ã

RK3568 SOM


Das Board verwendet eine 12-V-DC-Stromversorgung, die über einen 12-V-DC-Eingangsanschluss oder einen 4-poligen 2,54-mm-12-V-Eingangsanschluss angeschlossen wird.

Einzelheiten zu anderen Schnittstellen können dem schematischen Diagramm und dem Layout des Entwicklungsboards entnommen werden.


Kapitel 4. Hardwaredesign

Design-Referenz

Nehmen Sie das TC-RK3568-Entwicklungsboard als Hardwareplattform, Sie könnten sich auf Power-Design, USB-Design, PCIE-Port-Design, MIPI-Display-Design, Audio-Design, Ethernet-Design, Kamera-Design und so weiter beziehen. Diese stehen Kunden offen, die sich auf unser Carrierboard-Design beziehen können.


Kapitel 5. Softwaredesign

Die Entwicklungsplattform TC-RK3568 unterstützt Android11, Linux Buildroot, Ubuntu und Debian System OS, Quellcodes sind offen. Sie können die Referenzen wie das Thinkcore TC-RK3568-Systembenutzerhandbuch lesen.



Hot-Tags: RK3568 Entwicklungsboard, Hersteller, Lieferanten, China, Kaufen, Großhandel, Fabrik, Made in China, Preis, Qualität, Neueste, Billig

Verwandte Kategorie

Anfrage absenden

Bitte zögern Sie nicht, Ihre Anfrage im untenstehenden Formular zu stellen. Wir werden Ihnen innerhalb von 24 Stunden antworten.
We use cookies to offer you a better browsing experience, analyze site traffic and personalize content. By using this site, you agree to our use of cookies. Privacy Policy
Reject Accept
