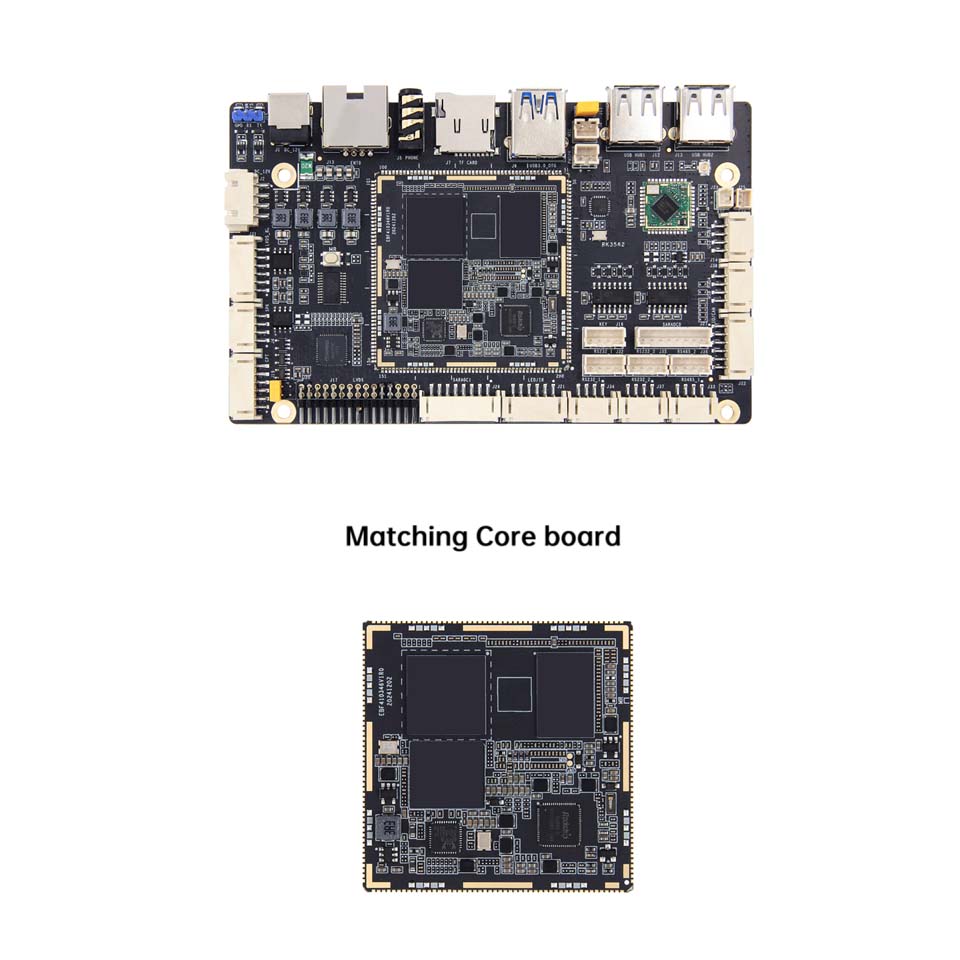

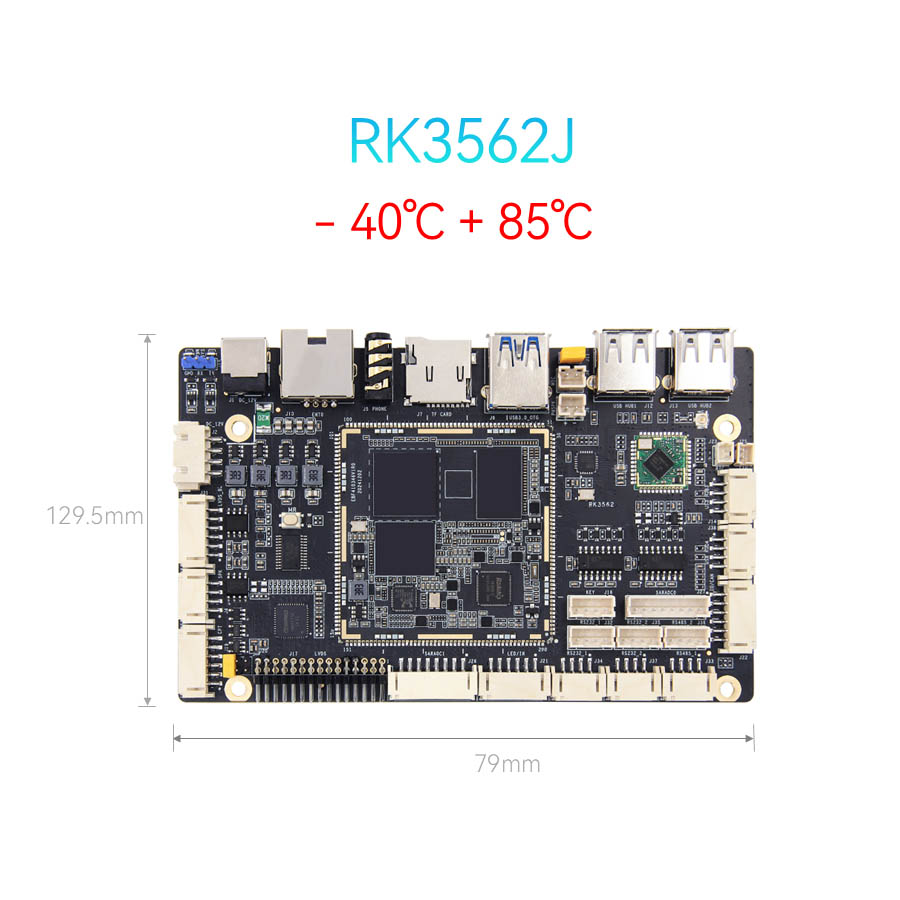

Rockchip RK3562 Digitaler Beschilderung SBC Industrial Controller

● Die TP-1HS-Karte kann als Hochleistungs-Single-Board-Computer und eingebettetes Motherboard für Anzeige, Steuerung, Netzwerkübertragung, Dateispeicher, Edge Computing und andere Szenarien verwendet werden.

● Mit Rockchip RK3562/RK3562J als Hauptchip werden 22 nm fortschrittliche Prozesstechnologie mit einer Hauptfrequenz von bis zu 2,0 GHz, integrierter Quad-Core-64-Bit-Cortex-A53-Prozessor und Armmali-G52-GPU, 4K-Video-Decoding, Super-Impusim-Verarbeitungsfunktionen und Support-Multi-CAMA-Input verwendet.

● Die integrierte unabhängige NPU-Rechenleistung kann 1 Top erreichen und verschiedene KI-Szenarien ermöglichen.

● Bietet eine Vielzahl von Speicher- und Speicherkombinationen zur Auswahl, mit einer ausgewogenen Hardwarekonfiguration und einer Vielzahl von Anwendungen.

● Hohe Integration, mit umfangreichen Expansionsschnittstellen, an Bord von Wifi6, Gigabit Network Port, LVDs, USB3.0/2.0, Mipids1, Vier-Wege-MIPICS1, Audio-Schnittstelle, Infrarotempfang, TF-Karteninhaber und anderen Peripherischen, die Aufführung des Prozessors und weiteren Vergrößerungsszenarien des Gebrauchs des Gebrauchs verleihen.

● Der Beamte unterstützt das Betriebssystembilder von Android-, Debains und Ubuntu -Betriebssystemen und kann auf 6) verschiedene Anwendungsumgebungen angewendet werden.

● Die Daten sind vollständig Open Source und bieten vollständige SDK -Treiberentwicklungskits, Designschematik und andere Ressourcen, um den Einstieg zu erleichtern.

Merkmale

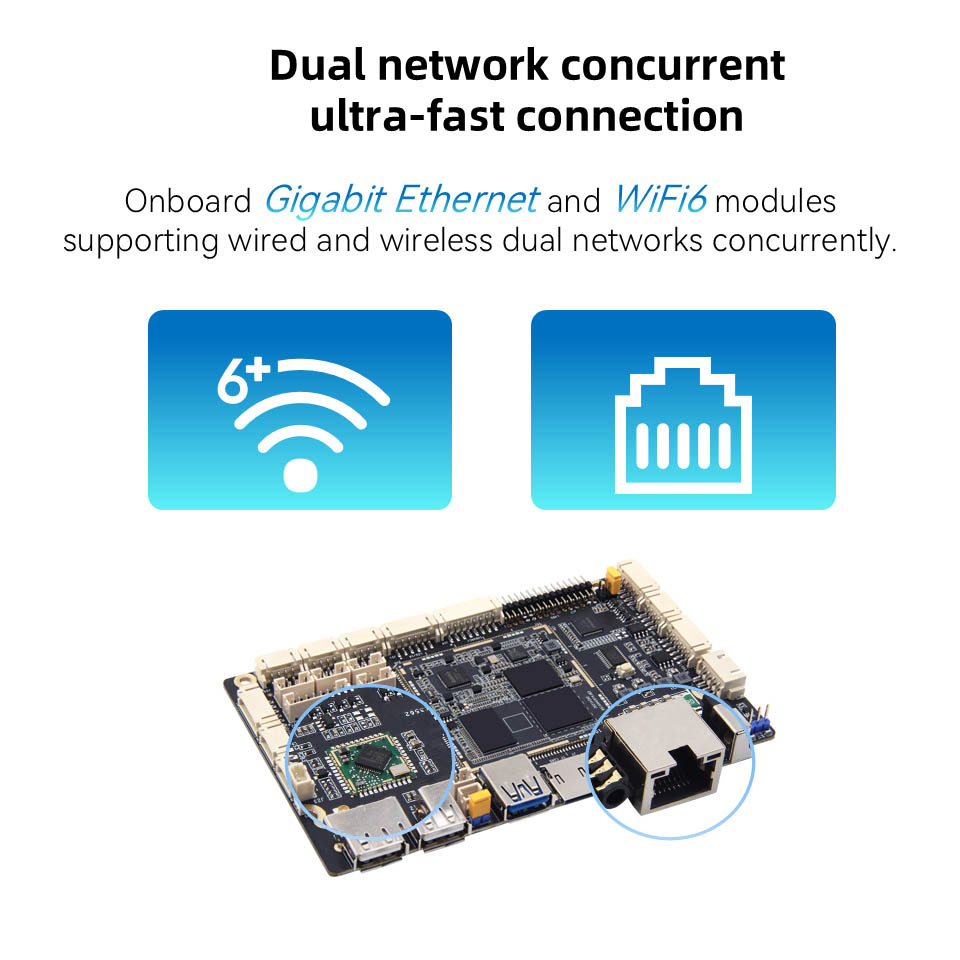

1. Module für Gigabit-Ethernet und WiFi6-Module in Bord.

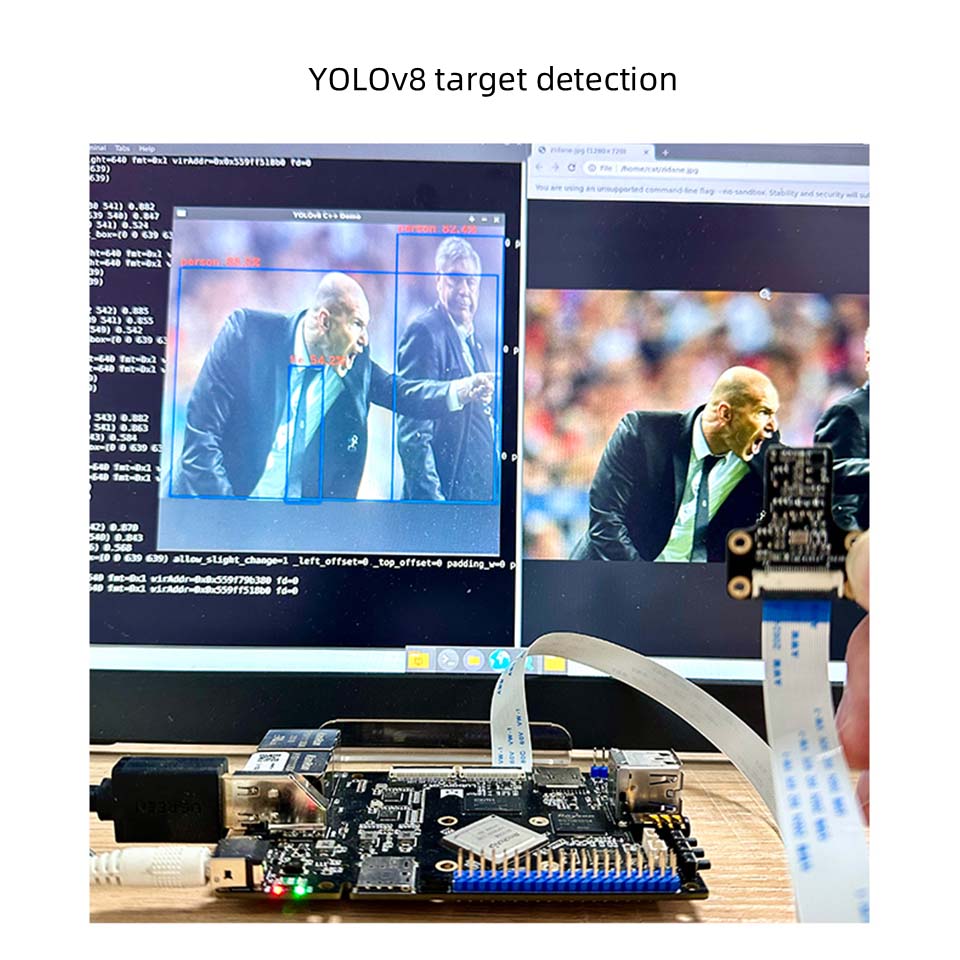

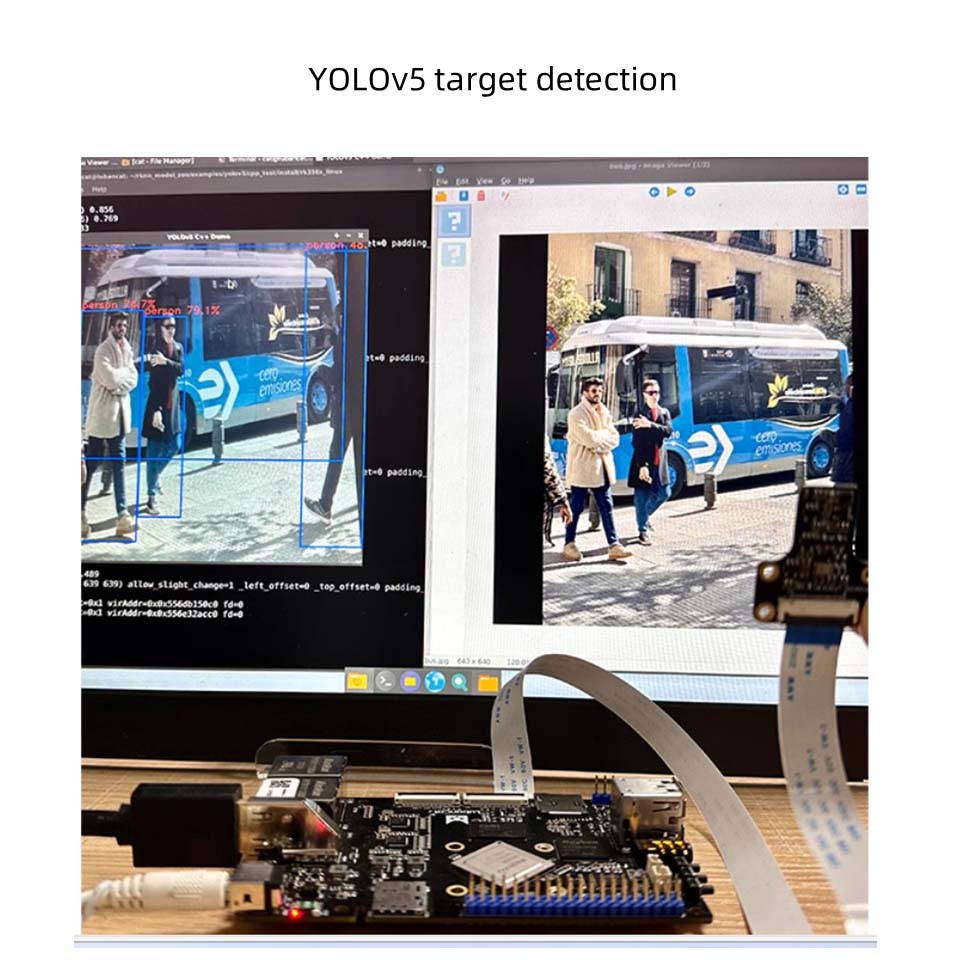

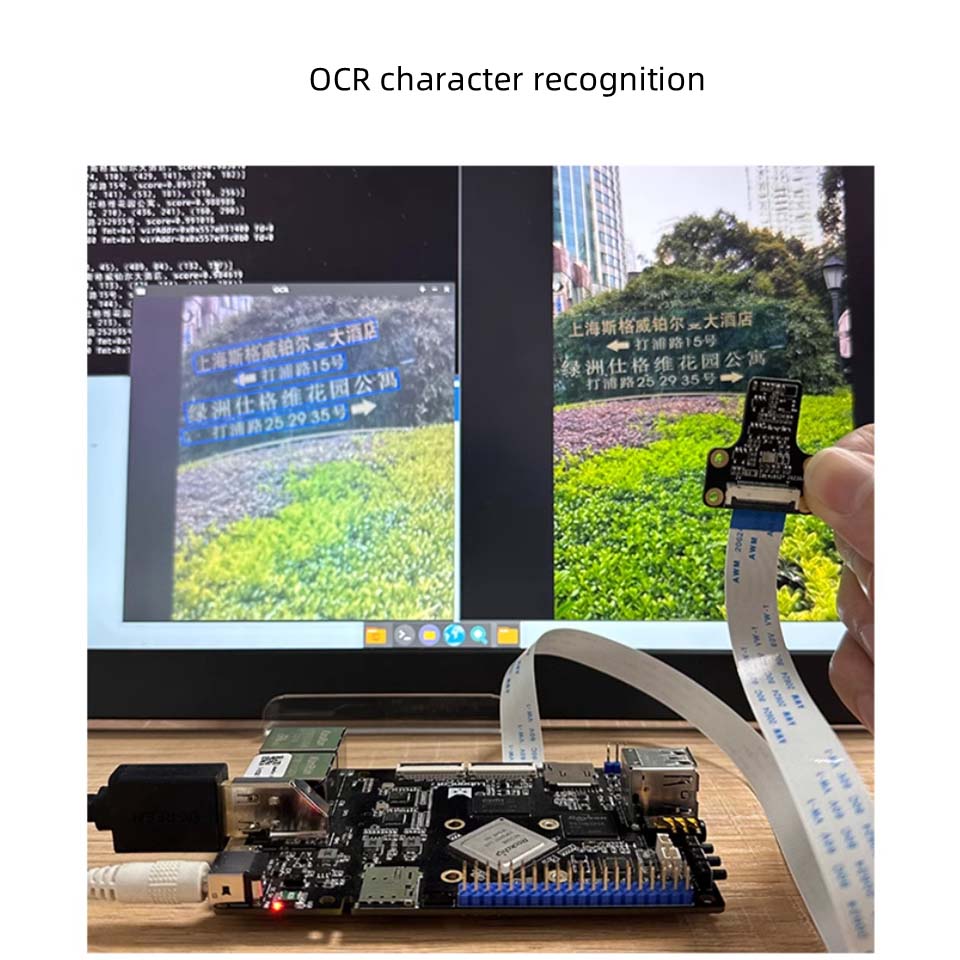

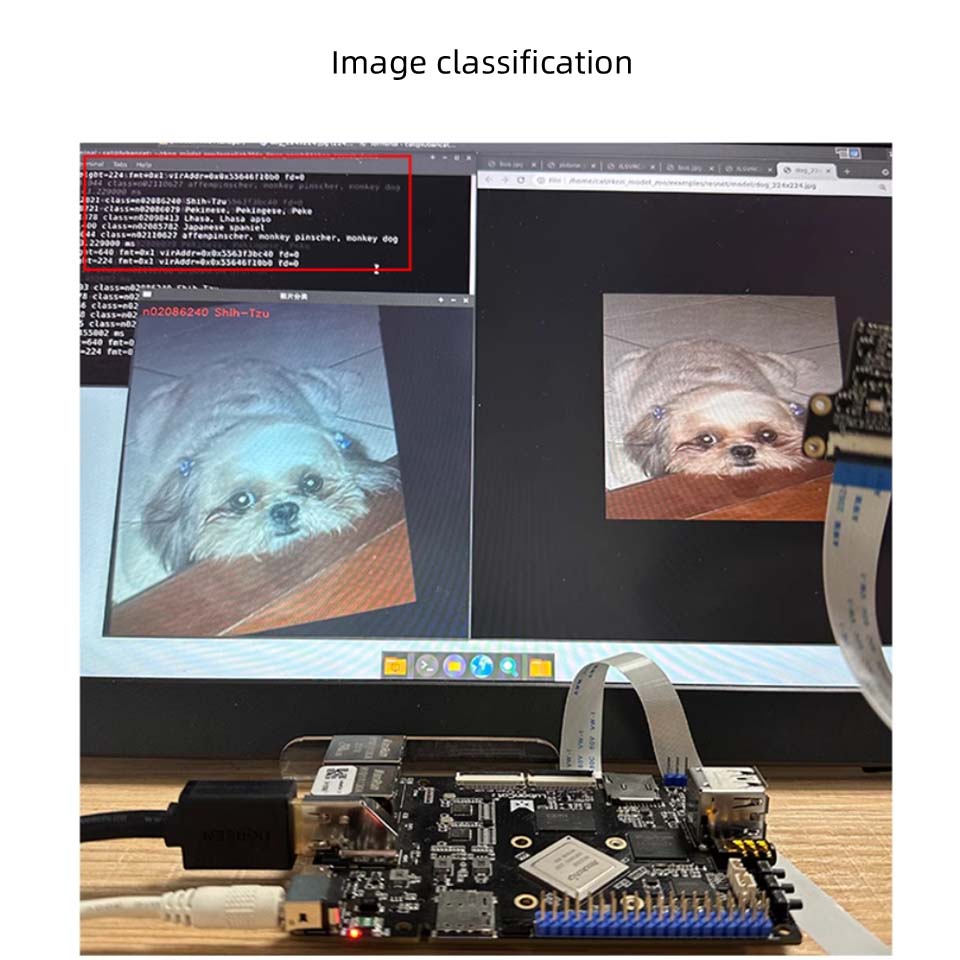

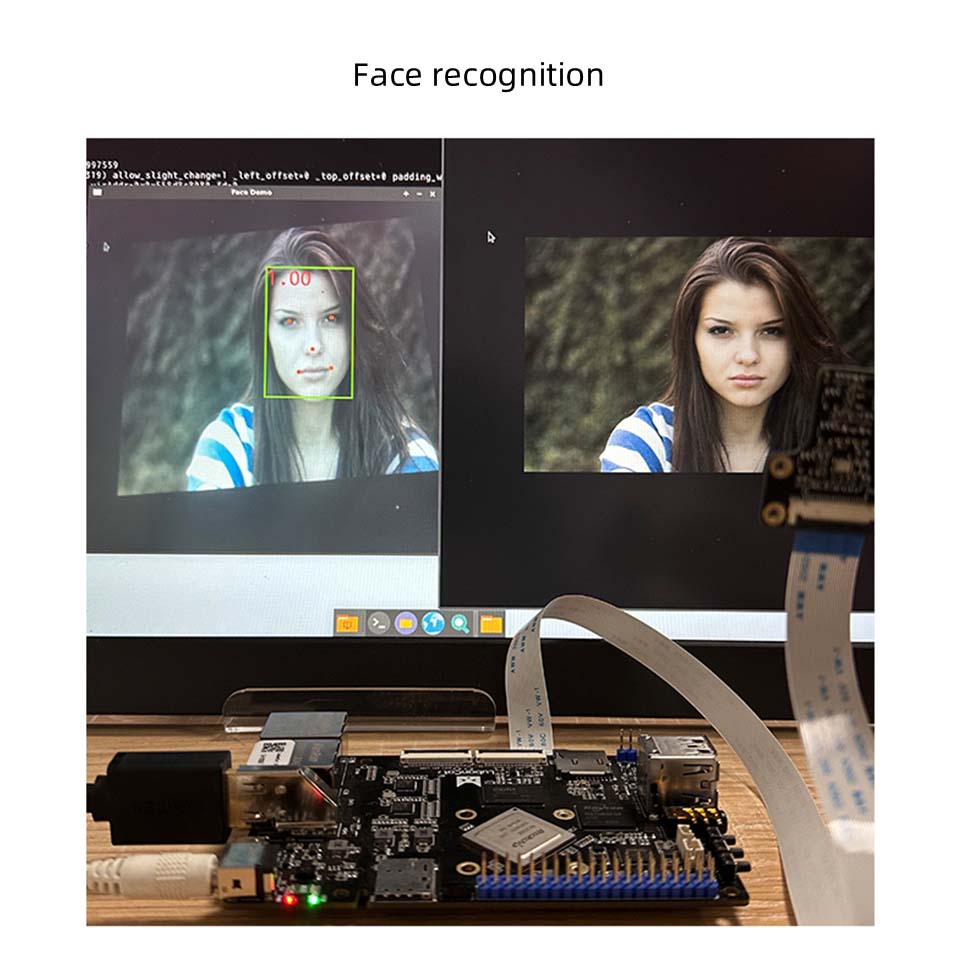

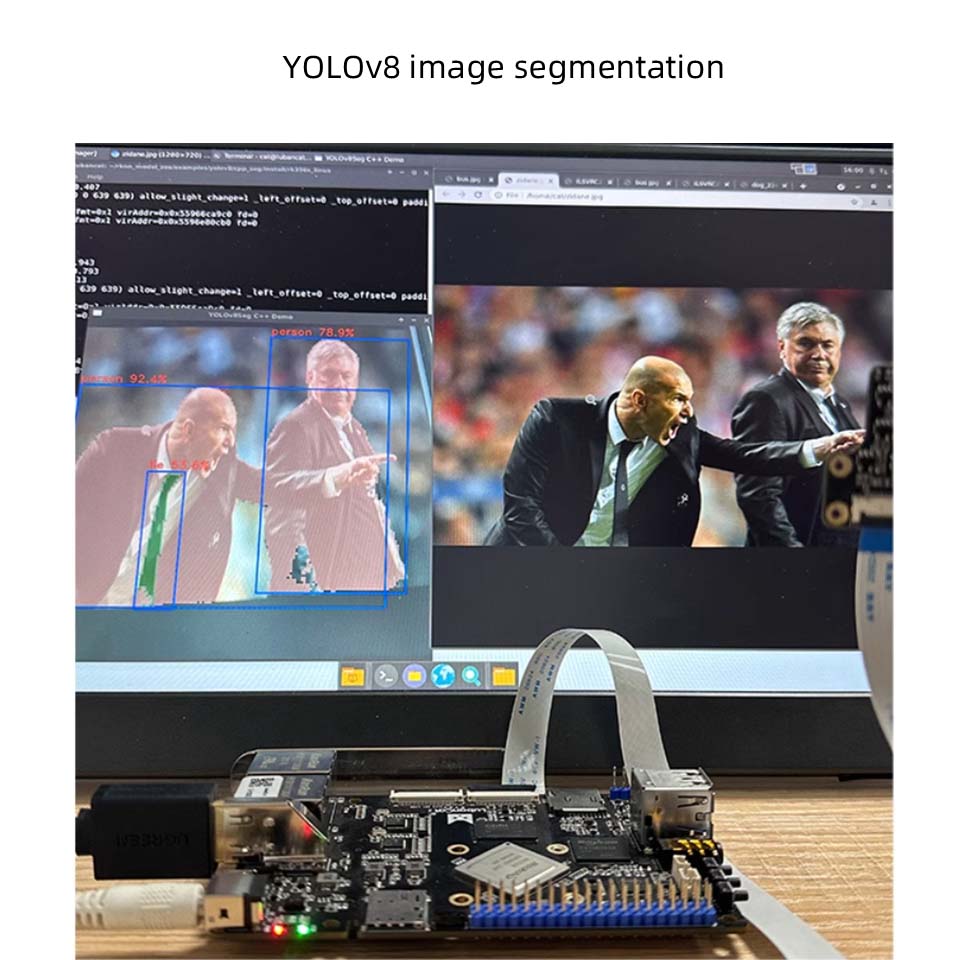

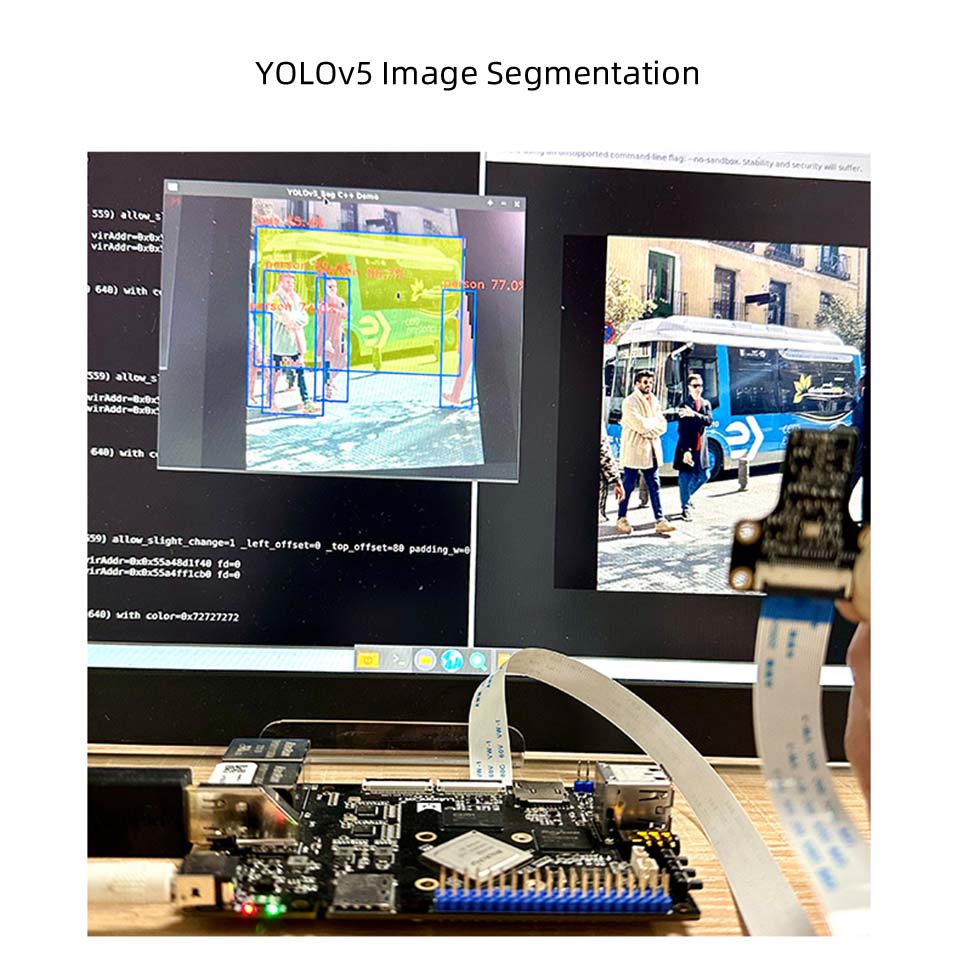

2. Eingebaute unabhängige NPU, Computerleistung kann 1 Top erreichen

Unterstützt ein Klick-Wechsel von Mainstream-Architekturmodellen, kann für leichte Anwendungen für künstliche Intelligenz verwendet werden

3. leistungsstarke Bildanalysefunktionen, einfache Dekodierung von 4K

Unterstützt 4K@30 Frames H.265 \ VP9 Formatdecodierung und 1080p60 Frames H.264 Format -Codierung

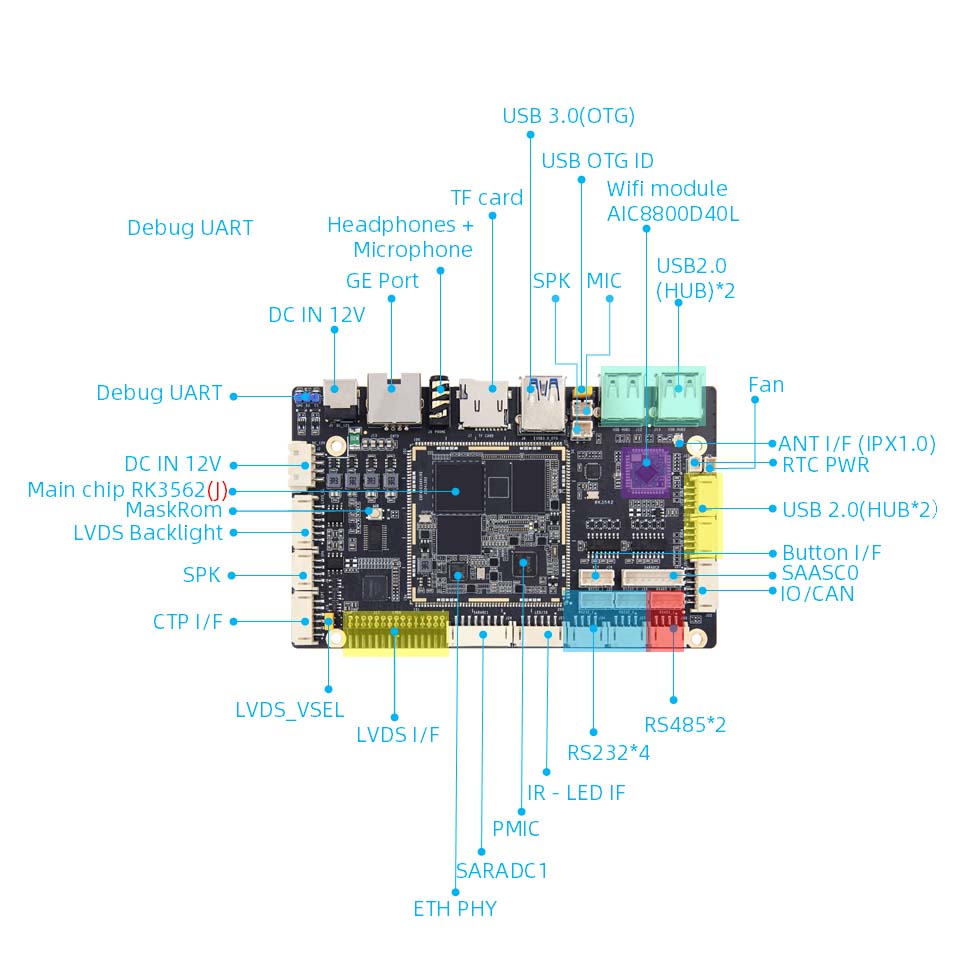

4. Reiche Expansionsschnittstellen, um den Bedürfnissen von Peripheriegeräten zu erfüllen

Mit Gigabit-Netzwerkanschluss, LVDs, USB3.0/2.0, MIPI DS1, Vier-Wege-MIPICS1, Audio-Schnittstelle, Infrarotempfang, TF-Kartenhalter und anderen Schnittstellen kann es problemlos Ethernet, TF-Karte, Kamera, Bildschirm, Mikrofon und andere Geräte erweitern. Darüber hinaus gibt es separate RS232, RS485, CAN, ADC -Akquisitionsschnittstellen, um verschiedene externe Bedürfnisse zu befriedigen.

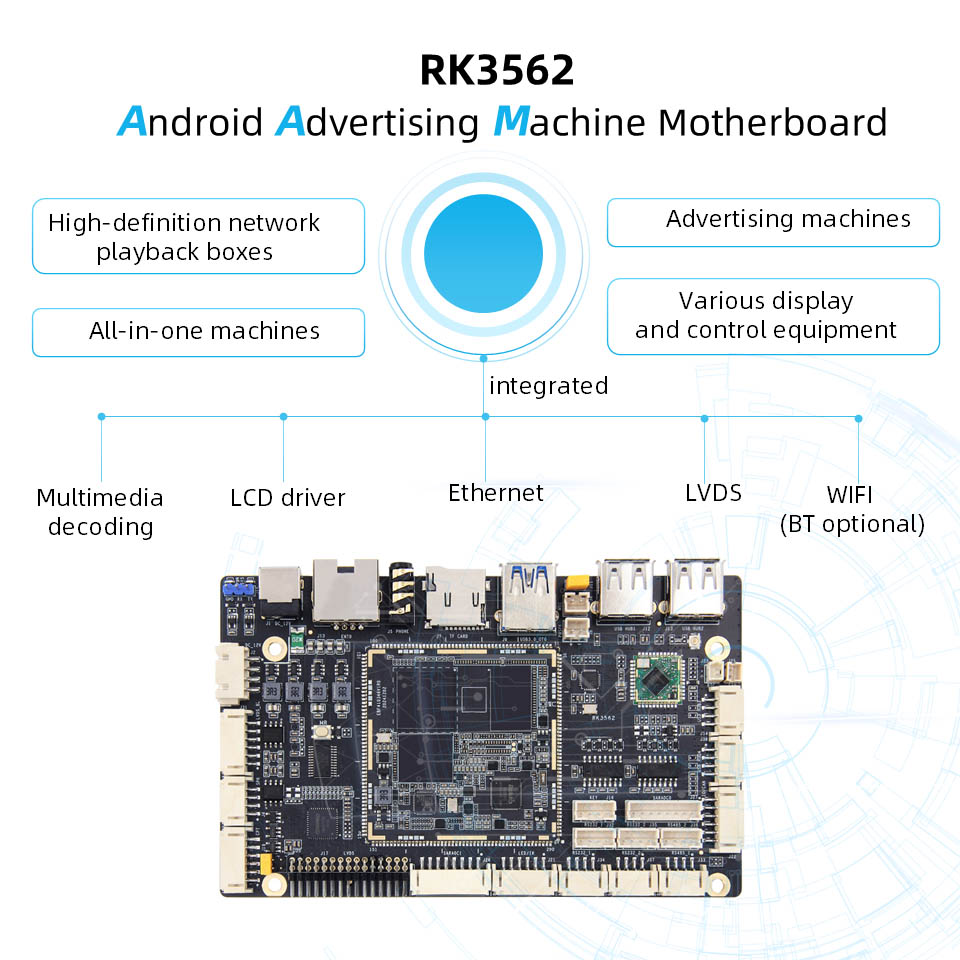

Produktanwendung

Geeignet für hochauflösende Netzwerkplayer-Boxen, Werbemaschinen und All-in-One-Maschinen usw. Integriert Multimedia-Dekodierung, LCD-Treiber, Ethernet, LVDs, WLI (Bluetooth-Funktion optional)

Parameter

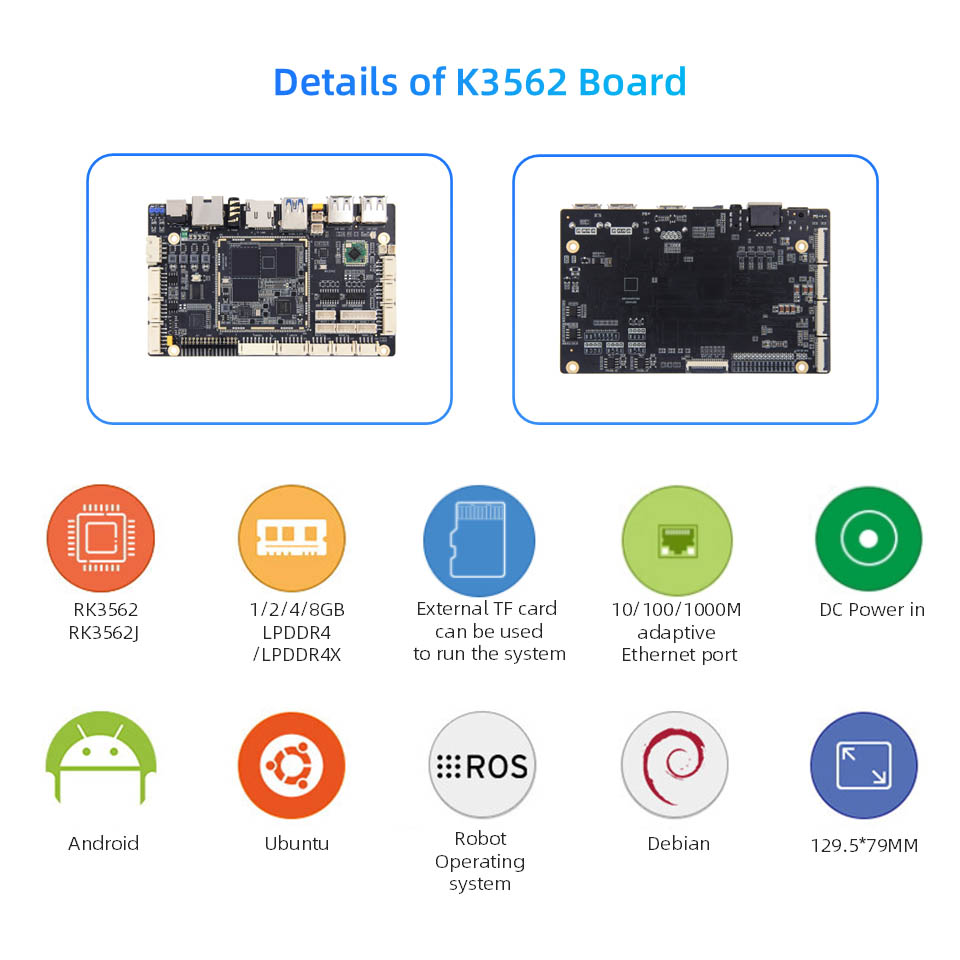

Hardwarekonfiguration der Luban Cat 1HS -Karte

● Hauptchip:

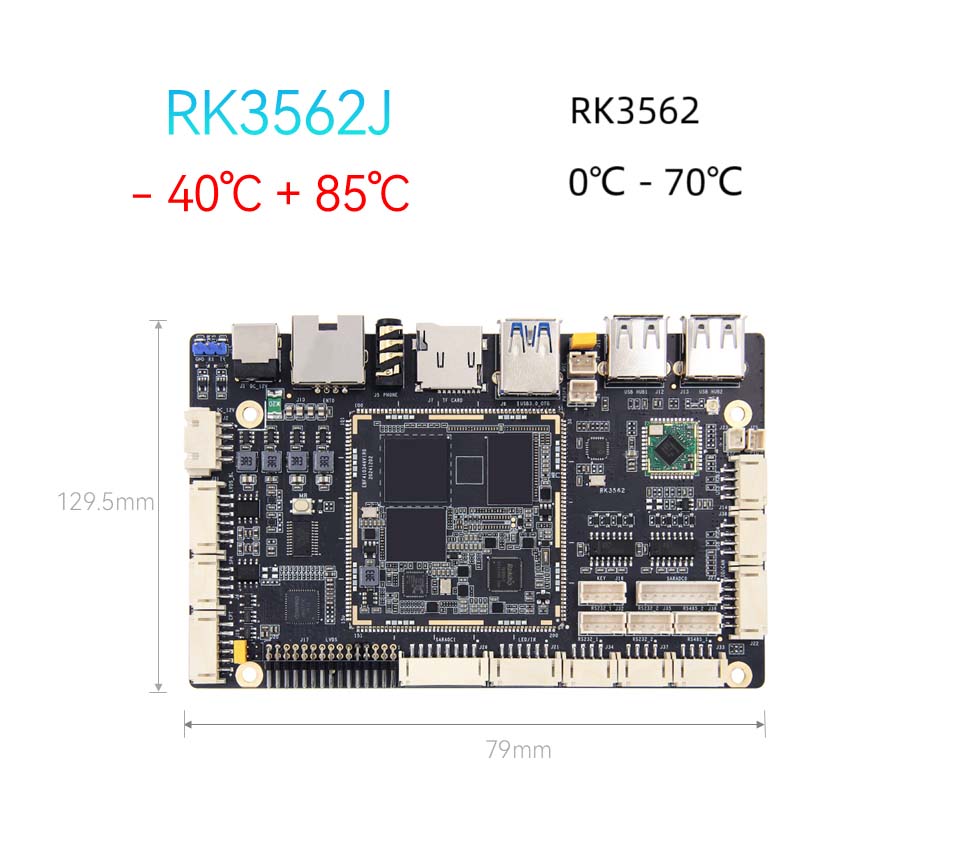

● Modell: RK3562/RK3562JCPU: Quad-Core-Cortex-A53, Hauptfrequenz von bis zu 2,0 GHzgpu: MALI-G52NPU: 1TOPS ROCKING MOTE (RK3562J ohne NPU)

● Speicher: 1/2/4/8 GB, LPDDR4/4X (anpassbar)

● Speicher: 8/32/64/128 GB, EMMC (anpassbar)

● Power -Schnittstelle: DC 12V@2A DC -Eingabe

● Ethernet: Gigabit -Netzwerkport*1, unterstützt die Datenübertragungsrate von 10/100/1000Mbit/s

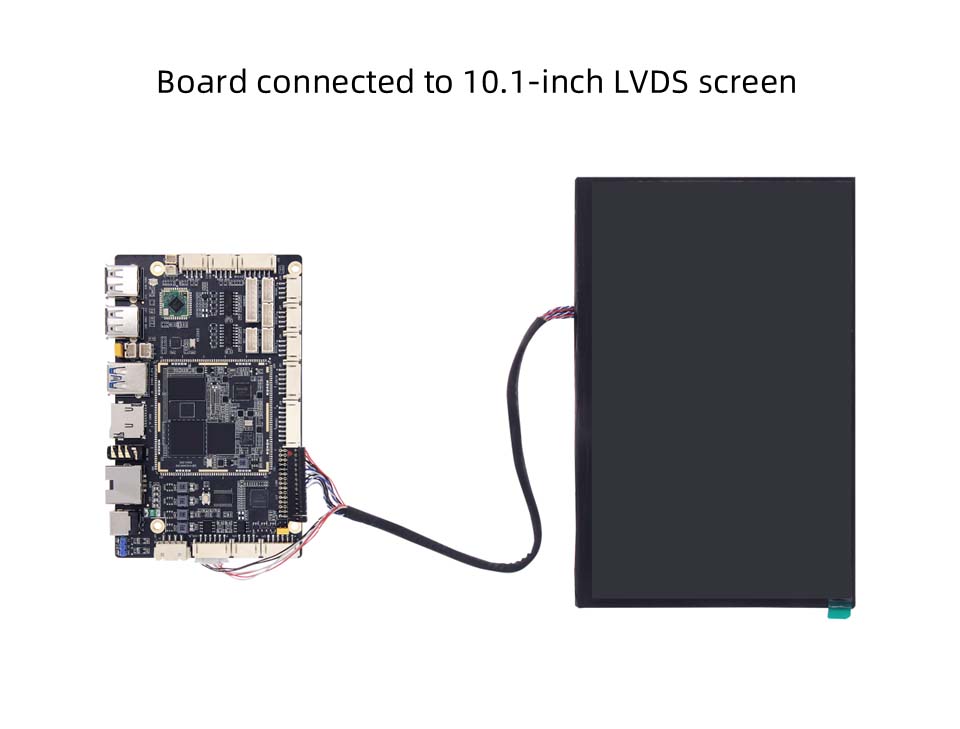

● LVDS: 2*15Pin LVDS -Bildschirmschnittstelle*1

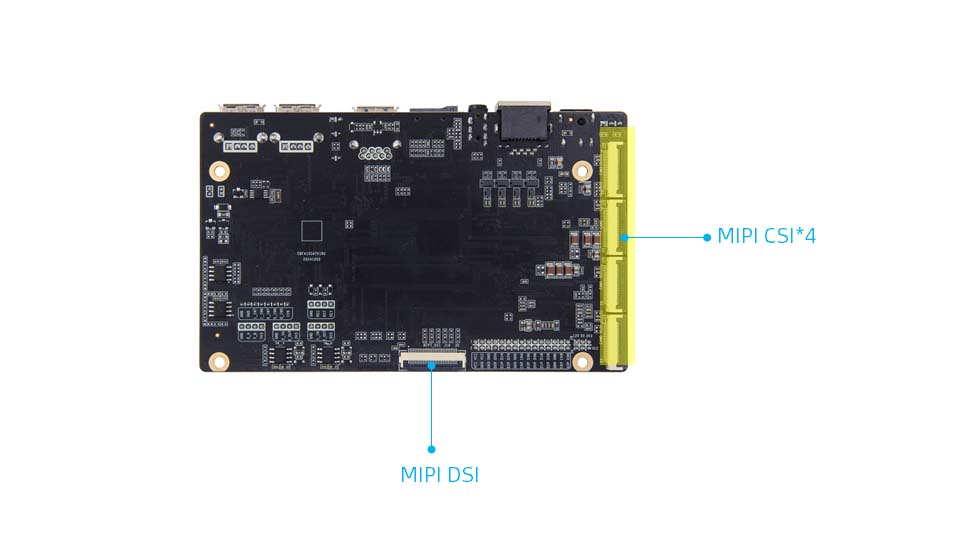

● MIPI-DSI: MIPI-Bildschirmschnittstelle*1, MIPIDSI- und LVDS-Schnittstelle werden wiederverwendet, und die Standardeinstellung besteht darin, eine Verbindung zum LVDS-Bildschirm herzustellen. Wenn Sie eine Verbindung zu Mipidsi herstellen möchten, müssen Sie den Widerstand ändern

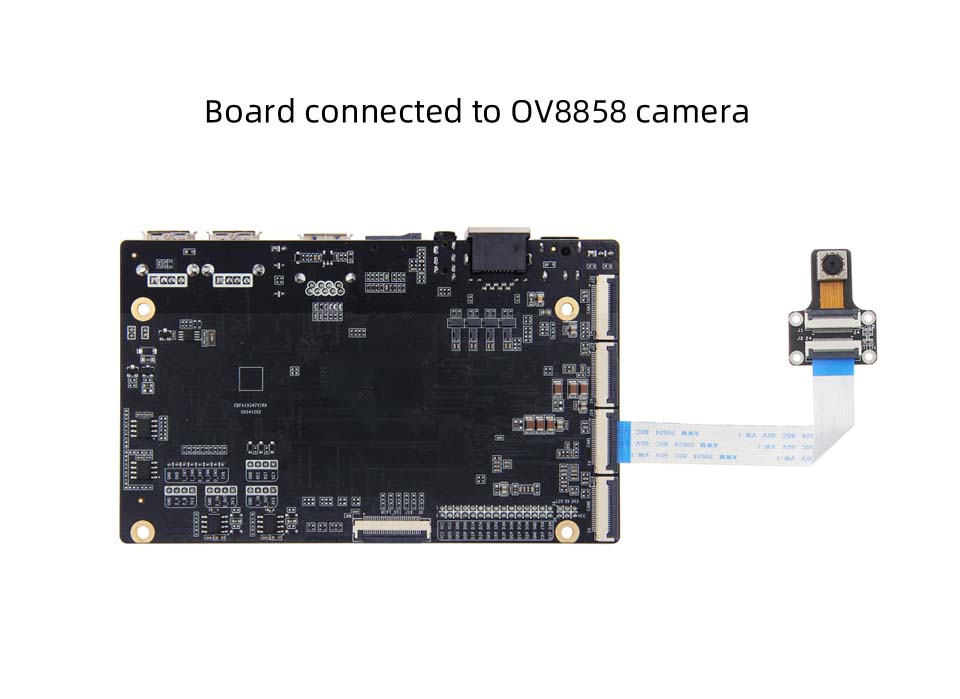

● MIPI-CSI: MIPI-Kamera-Schnittstelle*4 kann in die IMX415/OV8858-Kamera des Store eingesteckt werden (die Standardkombination ist die OV8858-Kamera)

● Kapazitiver Touchscreen: LVDS -Touchsbildschirmschnittstelle*1

● LCD -Hintergrundbeleuchtung: LVDS Backlight Interface*1

● Bildschirmleistung Schnittstelle: LVDS -Spannungsauswahlschnittstelle*1

● USB2.0: USB -Hub -Schnittstelle*4

● USB3.0: USB OTG -Schnittstelle*1, Standard ist der Gerätemodus, der Modus kann über Pullover Cap ausgewählt werden

● WiFi: WiFi6 -Modul an Bord, Modell: AIC8800D40L

● TF -Kartenhalter: Unterstützen Sie die Micro SD (TF) -Karte, um das System bis zu 512 GB zu starten
