Rockchip RK3566 AI Edge Computing Box

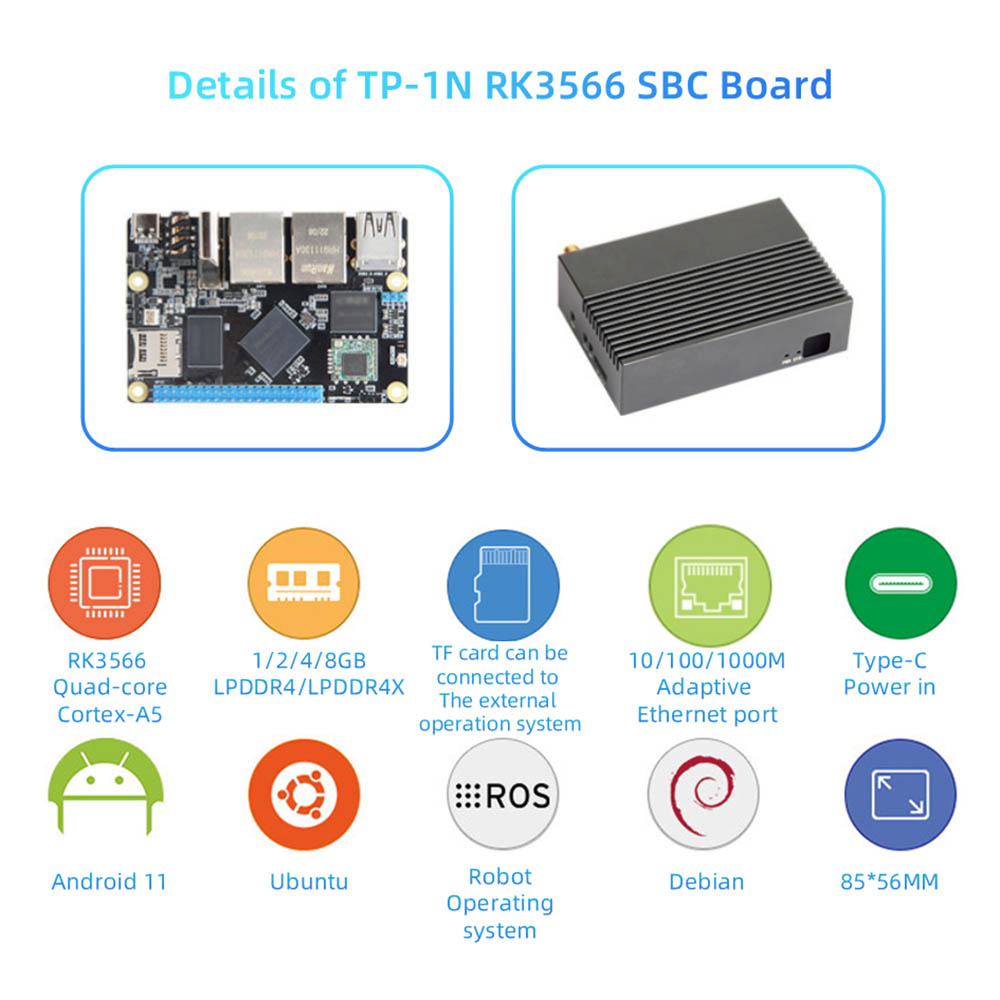

Einführung des Entwicklungsausschusses

● Diese Entwicklungskarte ist ein Hochleistungs-Single-Chip-Computer mit geringer Leistung. Es verfügt über eine große Anzahl häufig verwendeter Peripheriegeräte an Bord und kann als Hochleistungs-Single-Board-Computer und eingebettetes Motherboard verwendet werden. Es richtet sich hauptsächlich an Hersteller und eingebettete Entwickler der Einstiegsebene und kann in einer Vielzahl von Szenarien wie Anzeige, Steuerung und Netzwerkübertragung verwendet werden.

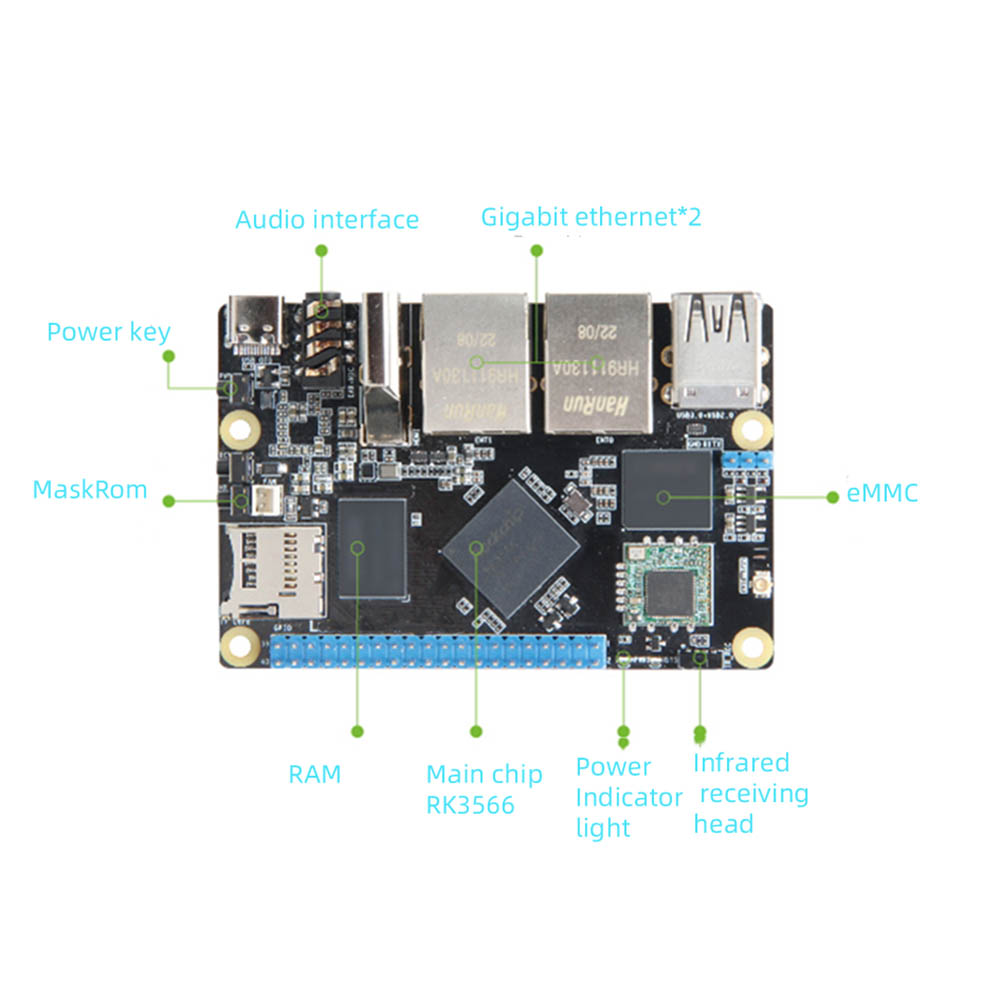

● Mit Rockchip RK3566 als Hauptchip ist es mit Dual-Band-Wifi+BT4.2-drahtloses Modul Dual Gigabit Ethernet-Port, USB3.0, USB2,0, Mini-Pcle, HDMI, MIPI-Bildschirm-Schnittstelle und MIPI-Kamera-Schnittstelle, Audio-Interface, Infred-Rezept, TF-Kartenhalter und andere Peripherale, Out-Out-Out-Out-Out-Out-Out-Out-Out-Out-Out-Out-Out-Out-Out-Out-Out-Out-Out-Out-Out-Out-Out-Out-Out-Out-Out-Out-, TF-Card-Halten, TF-Karten-Haltennet-Port. kompatibel mit Raspberry PI -Schnittstelle.

● Die Karte bietet eine Vielzahl von Speicher- und Speicherkonfigurationen zur Auswahl und kann leicht Linux- oder Android -Systeme ausführen.

● Die integrierte unabhängige NPU-Computerleistung kann 1 Top erreichen, die für leichte Anwendungen für künstliche Intelligenz verwendet werden können.

● Unterstützt offiziell den Mainstream Andriod 11, Debain, Ubuntu Betriebssystembilder, die auf eine Vielzahl verschiedener Anwendungsumgebungen angewendet werden können.

● Vollständiges Open Source, die offizielle Tutorials bereitgestellt, vollständige SDK -Treiberentwicklungskits, Designschematik und andere Ressourcen für Benutzer und Sekundärentwicklung bequem.

Entwicklungsgremienparameter

● Power-Schnittstelle: 5V@3A DC-Eingabe, Typ-C-Schnittstelle

● Hauptsteuerungschip: RK3566 (Quad-Core-Cortex-A55, 1,8 GHz, MALI-G52)

● Speicher: 1/2/4/8 GB ， LPDDR4/4X, 1056 MHz

● Speicherung: 8/32/64/128 GB ， EMMC

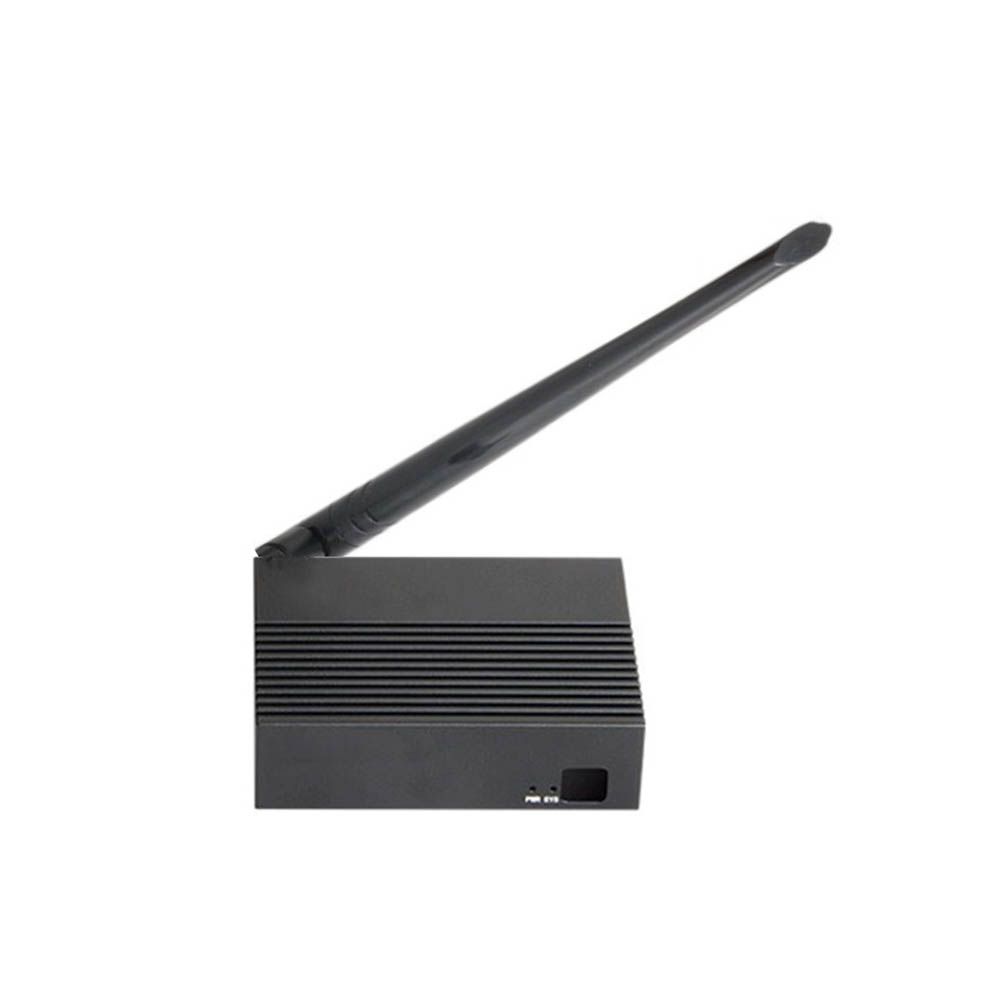

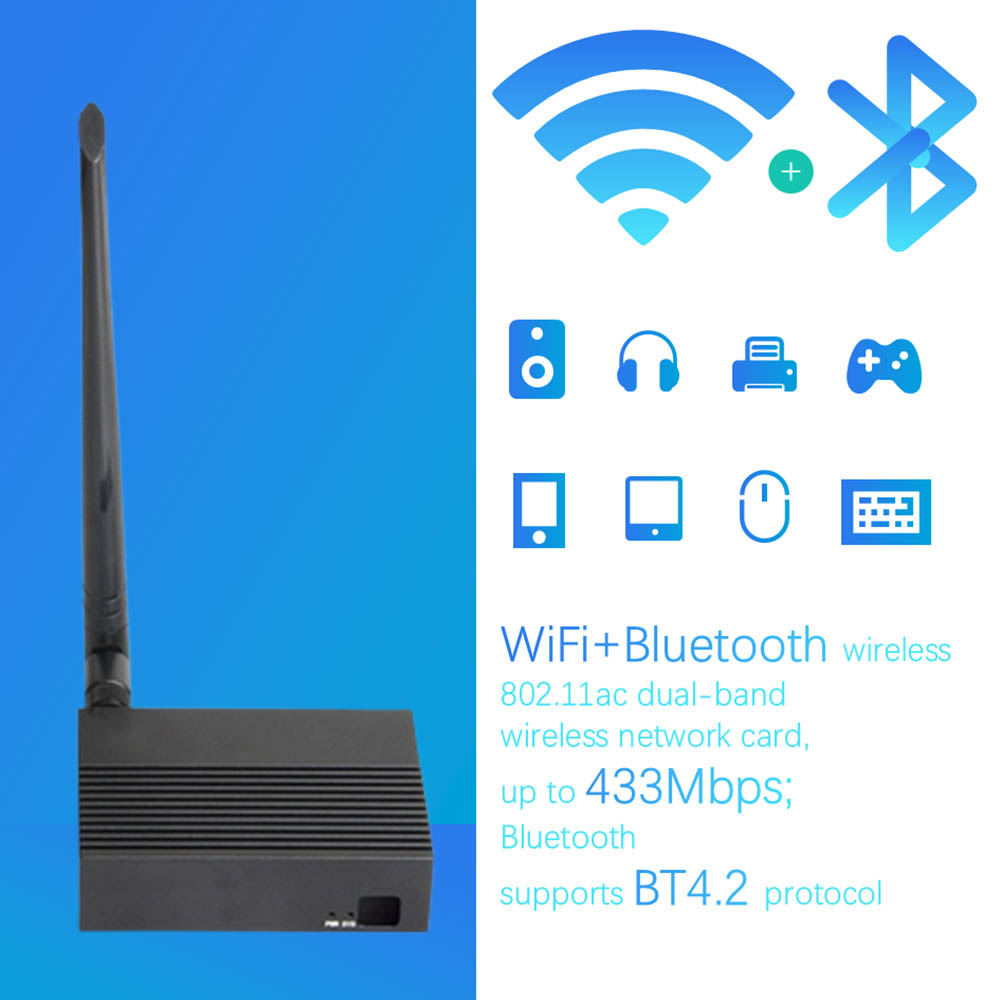

● drahtloses Netzwerk: 802. 11AC Dual-Band-drahtloser Netzwerkkarte, bis zu 433 Mbit / s;

● Bluetooth: Unterstützt BT4.2 Protokoll

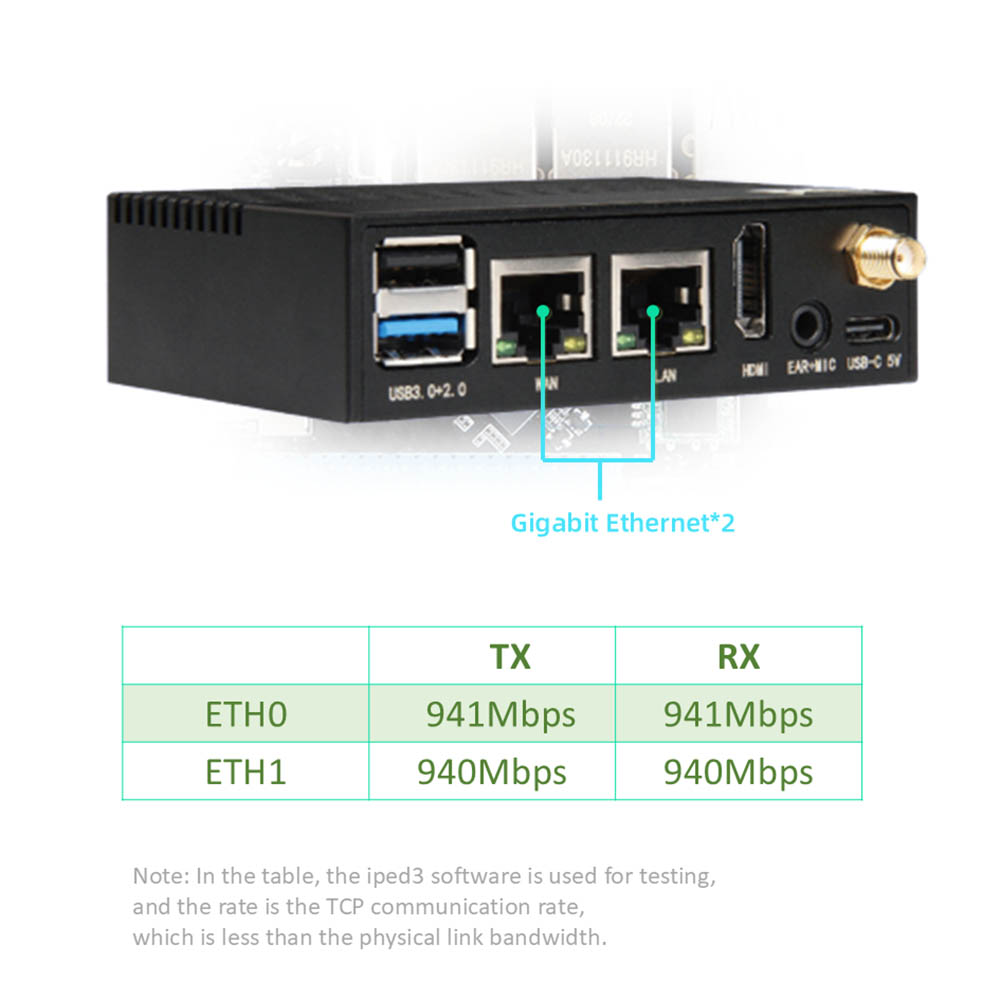

● Ethernet: 10/100/1000m adaptiver Ethernet -Port*2

● HDMI: HDMI2.0

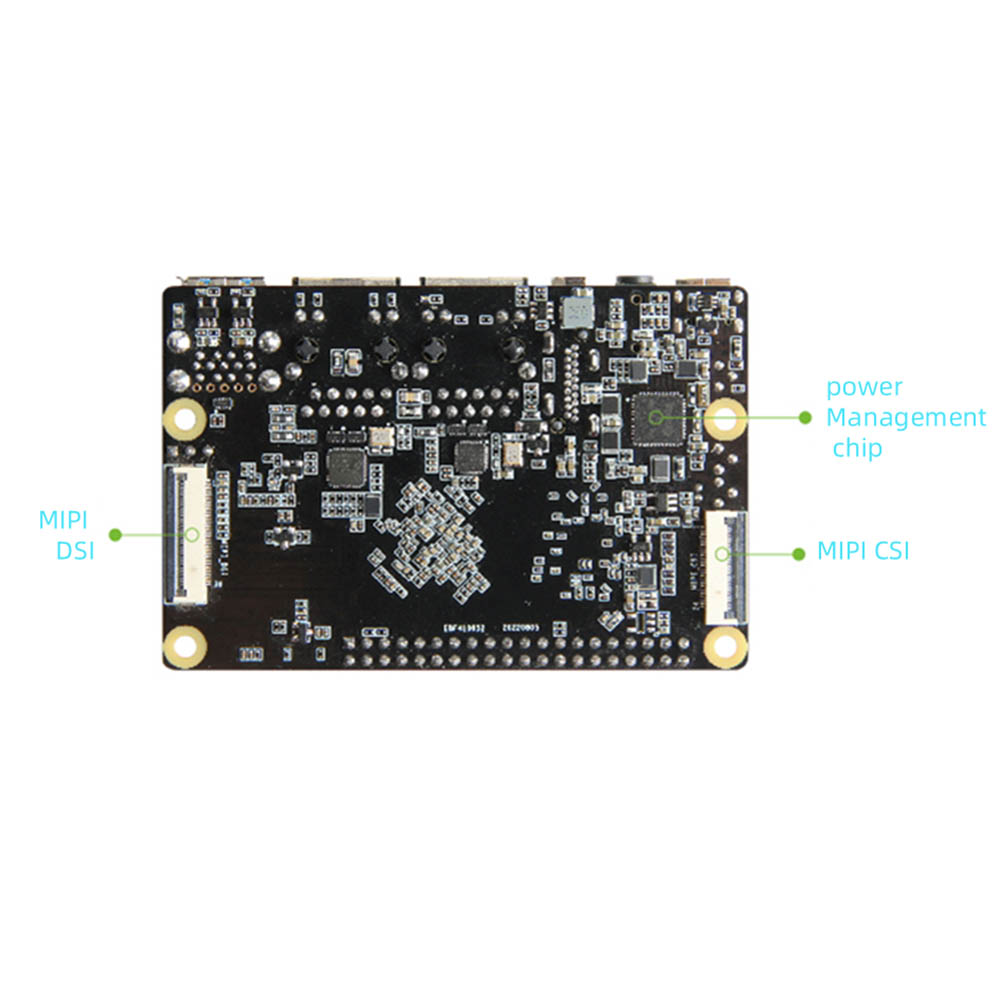

● Schnittstelle anzeigen: mipi-dsi mIPI-Bildschirmschnittstelle

● MIPI-CSI: MIPI-Kameraschnittstelle

● USB2.0: Typ-A-Schnittstelle*1 (Host); Typ-C-Schnittstelle *1 (OTG) für die Firmware-Verbrennungsschnittstelle, die mit der Power-Schnittstelle gemeinsam genutzt wird

● USB3.0: Typ-A-Schnittstelle*1 (Host) 40Pin-Schnittstelle kompatibel

● Mit Raspberry PI 40Pin -Schnittstelle unterstützt PWM, GPIO, I²C, SPI, UART

● Funktionen

● Serienport Debuggen: Standardparameter 1500000-8- 1

● TF -Kartenhalter: Support Micro SD (TF) -Kartenstartsystem bis zu 128 GB

● Audioschnittstelle: Kopfhörerausgabe + Mikrofoneingang 2 in 1 Schnittstelle

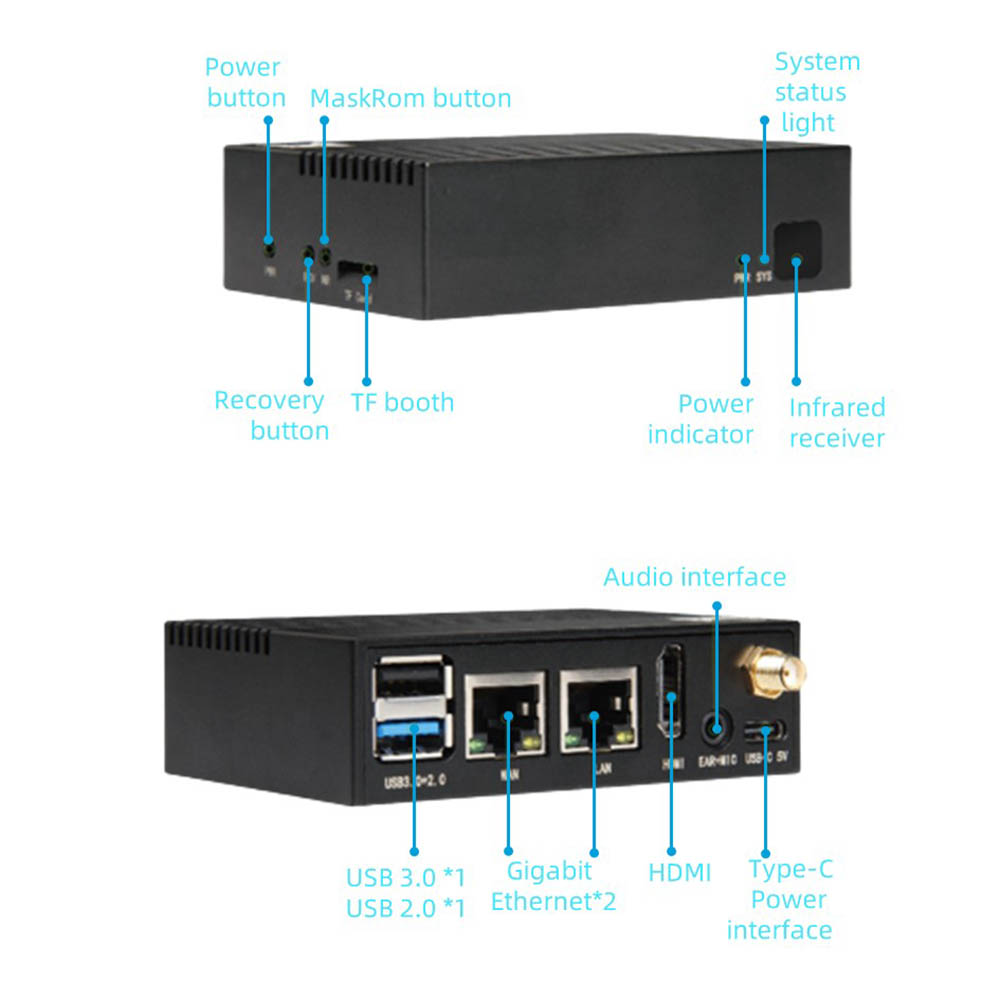

● Schaltfläche: Ein- / Ausschalter; Maskrom -Taste; Wiederherstellungstaste

● Infrarotempfänger: Unterstützung der Infrarot -Fernbedienungsfunktion

● Lüfterschnittstelle: Unterstützen Sie die Installation von Ventilatoren zur Wärmeabteilung

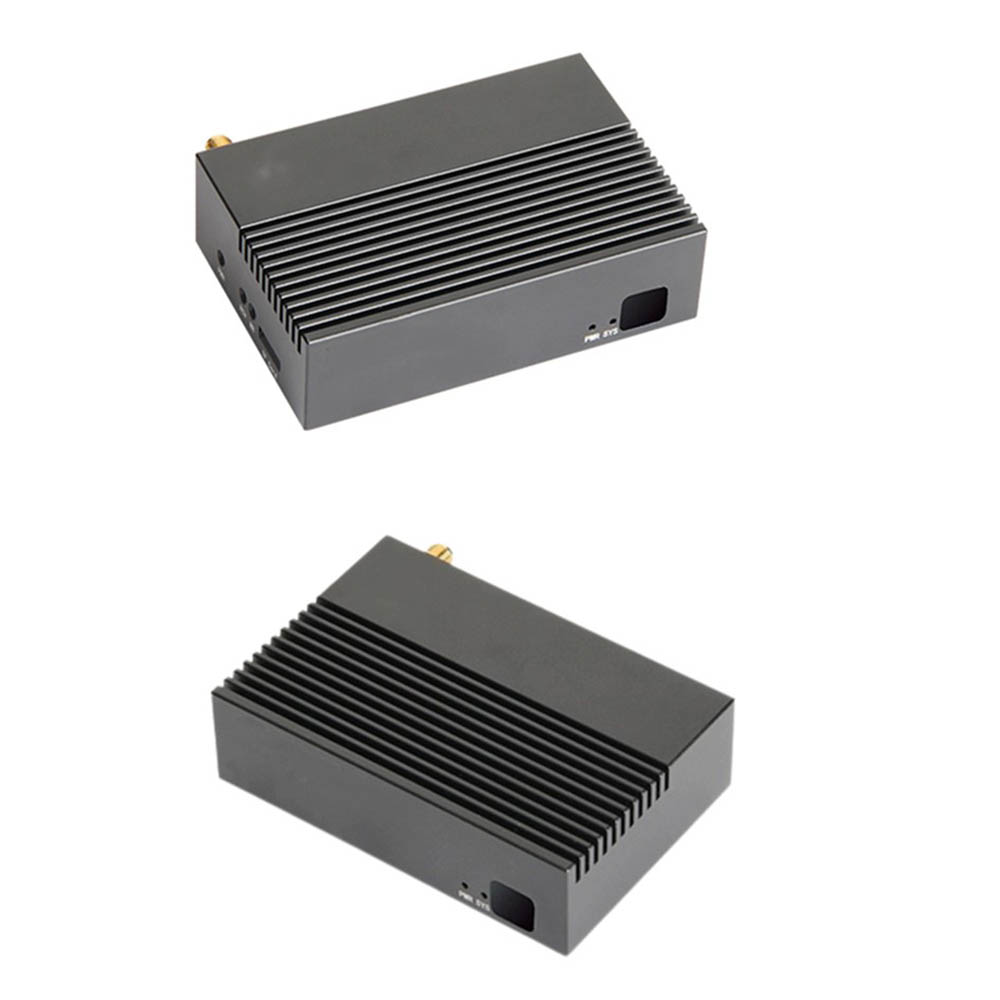

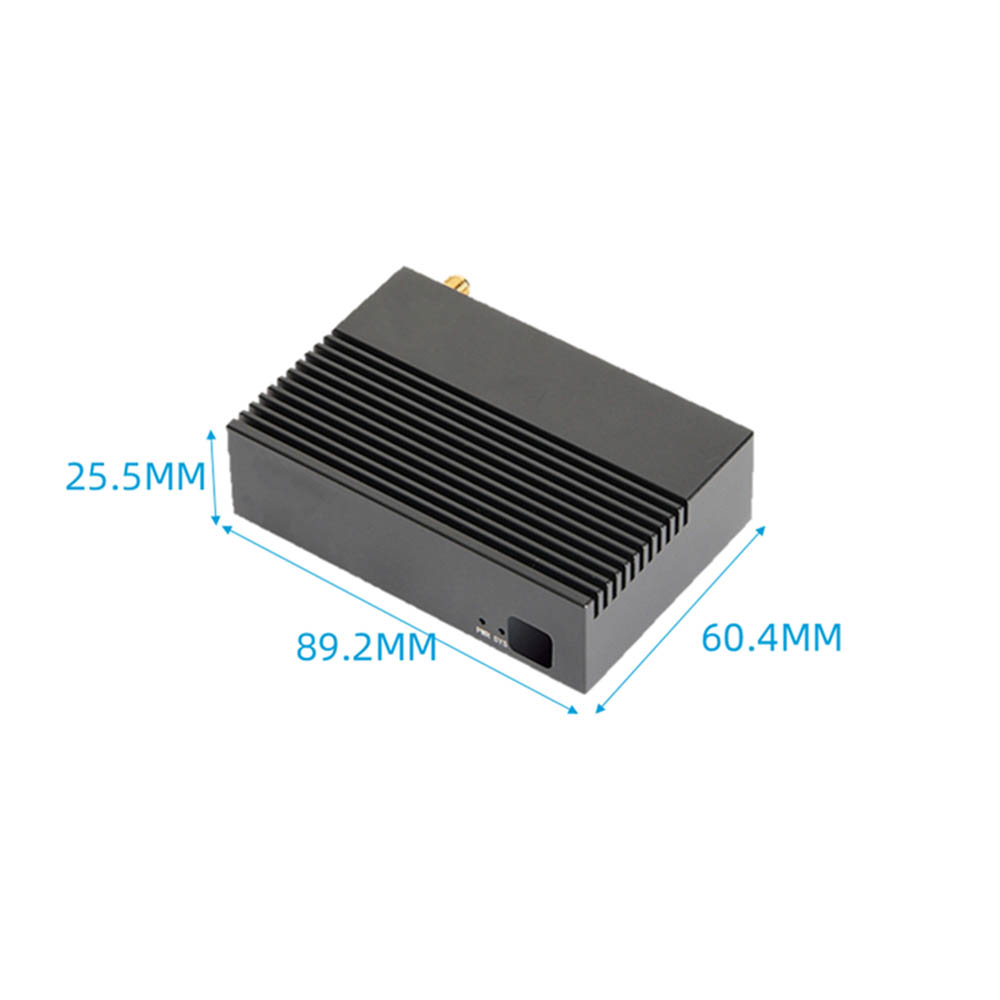

Fallparameter sind unten angezeigt

Falldetails
