Rockchip RK3566 BTB Core Board

1. Rockchip RK3566 BTB Core Board kann als Hochleistungs-Single-Board-Computer und eingebettetes Motherboard für Anzeigen, Steuerung, Netzwerkübertragung, Dateispeicher, Edge Computing und andere Szenarien verwendet werden.

2. Using Rockchip RK3566 as the main chip, it adopts 22nm process technology, with a main frequency of up to 1.8GHz, integrated with quad-core 64-bit Cortex-A55 processor and MaliG522EE graphics processor, supports 4K decoding and 1080P encoding, supports dual-frequency display, built-in independent NPU, can be used for lightweight artificial intelligence Anwendungen.

3. Geben Sie eine Vielzahl von Speicher- und Speicherkombinationen zur Auswahl an, die Konfiguration der Hardware in Bord ist ausgeglichen und der Anwendungsbereich breit.

V.

5. Hohe Integration mit umfangreichen Expansionsoberflächen mit Gigabit -Ethernet -Port, HDMI, EDP, Minipcle, USB3.0, USB2.0, MIPI -Bildschirmschnittstelle und MIPI -Kamera -Schnittstelle, Audio -Schnittstelle und anderen Peripheriegeräten, die Leistung des Prozessors verleihen und weiter erweitern und die Szenarien des Brettes des Brettes des Verfahrens weiter erweitern.

6. Unterstützt offiziell den Mainstream -Andriod 11, Debain, Ubuntu -Betriebssystembilder und kann auf eine Vielzahl verschiedener Anwendungsumgebungen angewendet werden.

7. VOLLSTÄNDIG Open Source, die offizielle Tutorials, vollständige SDK -Treiberentwicklungskits, Designschematik und andere Ressourcen bereitstellt, können Sie problemlos ohne blinde Stellen beginnen.

Produktmerkmale

1. Freier SDK

2. Board to Board -Struktur. RK3566 RK3568 Zwei Kernbretter sind kompatibel

3. unterstützt mehrere Bildschirmschnittstellen, unterstützt bis zu 4K60 Frame -Ausgabe. Unterstützt HDMI, MIPI DSI, EDP, LVDS

4. Integrierte unabhängige NPU, Computerleistung kann 1 Top erreichen

5. Mehrere Konfigurationen: 1/2/4/8 GB LPDDR4; 8/32/64/128 GB EMMC

6. 4K -Dekodierung; Gigabit -Ethernet -Port; USB3.0

7. Bereitstellung technischer Unterstützung

Produktparameter

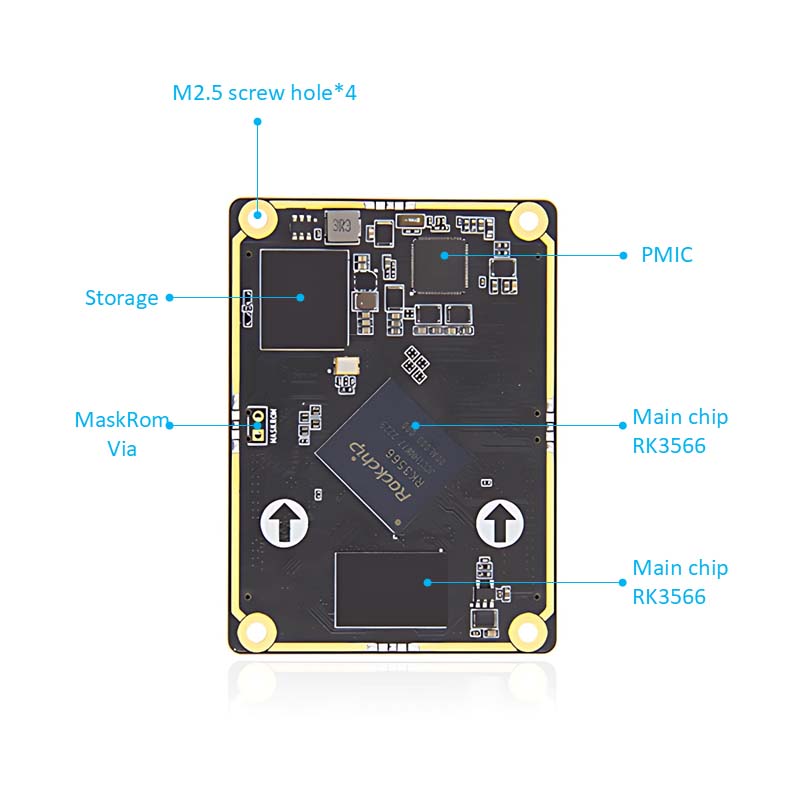

Core-Board-Parameter

Anschluss: 260pins DDR4-Anschluss, Modell: ASOA826-H2SB-7H

Hauptchip: RK3566 (Quad-Core-Cortex-A55, 1,8 GHz, MALI-G52)

IO: 260 Gold Finger, 0,5 mm Abstand, führen Sie alle I0 heraus

Speicher: 1/2/4/8 GB, LPDDR4/4X, 1056 MHz

Speicherung: 8/32/64/128 GB, EMMC

Baseboardparameter

Anschluss: 260pins DDR4-Anschluss, Modell: ASOA826-H2SB-7H

Power -Schnittstelle: 12V@1a (1a und höher) Gleichstromeingang, DC -Schnittstelle

Ethernet: 10/100/1000m adaptiver Ethernet -Port

HDMI: HDMI2.0 Bildschirmschnittstelle*1, Maximale Auflösung 4096*2160@60Hz

LVDS: LVDS -Bildschirmschnittstelle*1, Einzelkanal 8bit

MIPI-LSI: MIPI-Bildschirmschnittstelle*1; Single MIPI -Modus Maximale Auflösung 1920*1080@60Hz

MIPI-CSI: MIPI-Kamera-Schnittstelle*2, steckbare IMX415/OV8858 Kamera

EDP: EDP1.3 Bildschirmschnittstelle*1, EDP Touch -Schnittstelle*1

USB2.0: Typ-A-Schnittstelle*3 (Host); Typ-C-Schnittstelle*1 (OTG) für die Firmware-Verbrennungsschnittstelle

USB3.0: Typ-A-Schnittstelle*1 (Host)

WiFi+Bluetooth: Onboard WiFi Bluetooth -Modul, Modell: RTL8821CU

PCLE-Schnittstelle: Mini-Pcle-Schnittstelle, kann mit WLAN-Netzwerkkarte in voller Höhe oder einem halben hohen Wasserkarten, einem 4G-Modul oder einem anderen Mini-Pcle-Schnittstellenmodul verwendet werden

SIM -Kartenhalter: SIM -Kartenfunktion muss mit 4G -Modul verwendet werden

1²C: 1²C*2

Seriennport: Debugg Serial Port*1 (UART2) Standardparameter 1500000-8-N-1; Lvttl serieller port*2 (uart7 & uart9); RS232*2 (UART3 & UART4); RS485*2 (UART1 & UART6)

TF -Kartenhalter: Support Micro SD (TF) -Karte, um das System bis zu 512 GB zu starten

Audio: Audioausgabe, 3,5 mm Audio -Buchse*1 (grün); Audioeingang, 3,5 mm Audiobuchse*1 (rot) Mikrofon -Mikrofon -Grenzfläche*1

SPK -Lautsprecherschnittstelle*1 kann 1W -Leistungslautsprecher verbinden

Tasten: Ein- / Ausschalter; Maskrom -Taste; Wiederherstellungstaste

Infrarotempfänger: Unterstützt die Funktion der Infrarot -Fernbedienung

RTC: RTC Power Socket*1

Lüfterschnittstelle: Unterstützt die Installation der 5V -Lüfterkühlung
