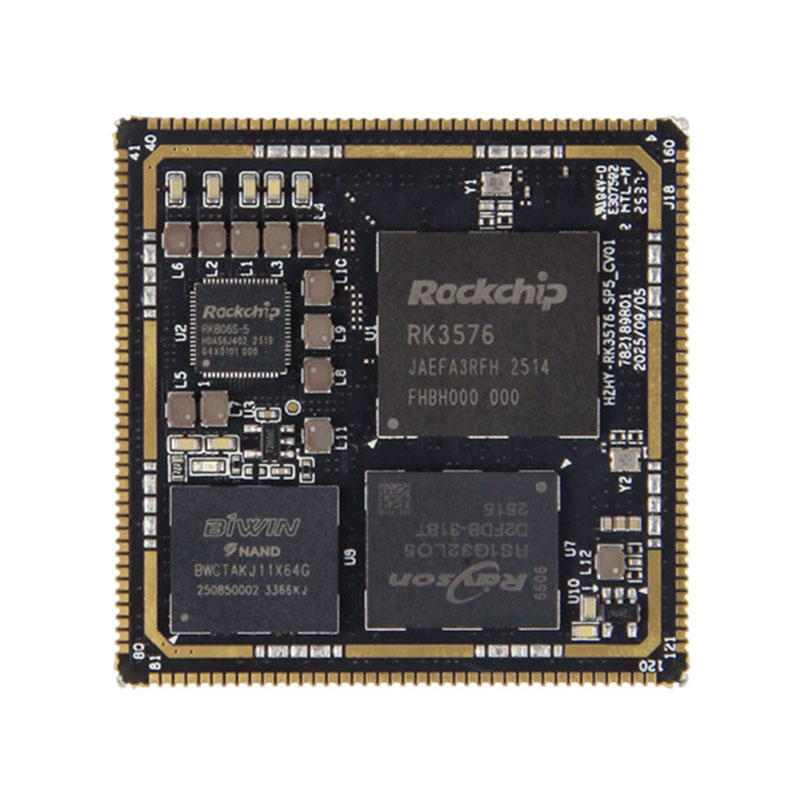

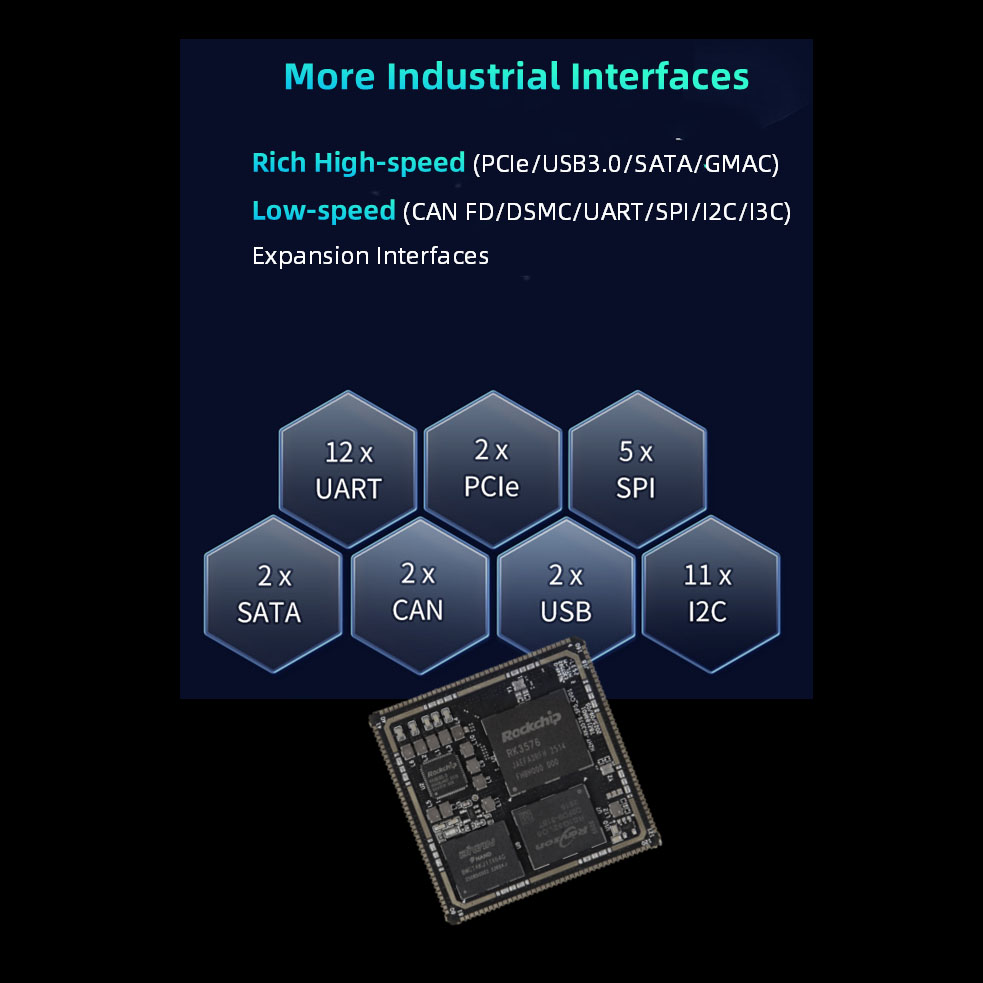

Rockchip RK3576 SOM

Das Herzstück des RK3576 SOM ist eine leistungsstarke Octa-Core-CPU-Konfiguration mit vier Cortex-A72-Kernen mit 2,2 GHz und vier Cortex-A53-Kernen mit 1,8 GHz. Diese heterogene big.LITTLE-Architektur ermöglicht einen intelligenten Lastausgleich und gewährleistet so eine überragende Leistung für komplexes Multitasking bei gleichzeitiger Optimierung der Energieeffizienz für einen längeren Betrieb – entscheidend für Industrieumgebungen mit strengen Energieanforderungen.

Ausgestattet mit einer 6TOPS@INT8 NPU zeichnet sich das RK3576 SOM durch KI-Inferenz auf dem Gerät aus. Es unterstützt Operationen mit gemischter Präzision, einschließlich INT4, INT8 und FP16, und ist vollständig kompatibel mit gängigen Deep-Learning-Frameworks wie TensorFlow und PyTorch. Dies ermöglicht Entwicklern die nahtlose Bereitstellung von KI-Anwendungen wie Computer Vision, Spracherkennung und Edge Analytics, ohne auf Cloud Computing angewiesen zu sein, was die Latenz reduziert und den Datenschutz verbessert.

Die integrierte Mali-G52 MC3-GPU verbessert die Multimedia- und Grafikfähigkeiten des SOM weiter. Es unterstützt Industriestandards wie OpenGL ES 3.2 und Vulkan 1.2 und ermöglicht reibungsloses 3D-Rendering, hochauflösende Videoverarbeitung und erweiterte UI-Visualisierung – perfekt für Anwendungen wie industrielle HMI, Digital Signage und intelligente Überwachungssysteme.

Als industrietaugliche Lösung ist das RK3576 SOM so konzipiert, dass es den strengen Anforderungen industrieller Umgebungen gerecht wird und einen stabilen Betrieb auch unter rauen Bedingungen gewährleistet. Wir bieten flexible OEM- und ODM-Anpassungsdienste, die auf Ihre spezifischen Projektanforderungen zugeschnitten sind, einschließlich benutzerdefinierter Schnittstellenkonfigurationen, Speicheroptionen und Softwareoptimierung. Ganz gleich, ob Sie eine Standard-RK3576-Kernplatine oder eine vollständig kundenspezifische eingebettete Platine benötigen, unsere Lösung beschleunigt Ihren Produktentwicklungszyklus und verkürzt die Markteinführungszeit.

Wählen Sie das Rockchip RK3576 SOM für eine zuverlässige, leistungsstarke eingebettete Plattform, die Haltbarkeit in Industriequalität, leistungsstarkes KI-Computing und vielseitige Anpassungsmöglichkeiten kombiniert und so neue Möglichkeiten für Ihre intelligenten Edge-Anwendungen erschließt.

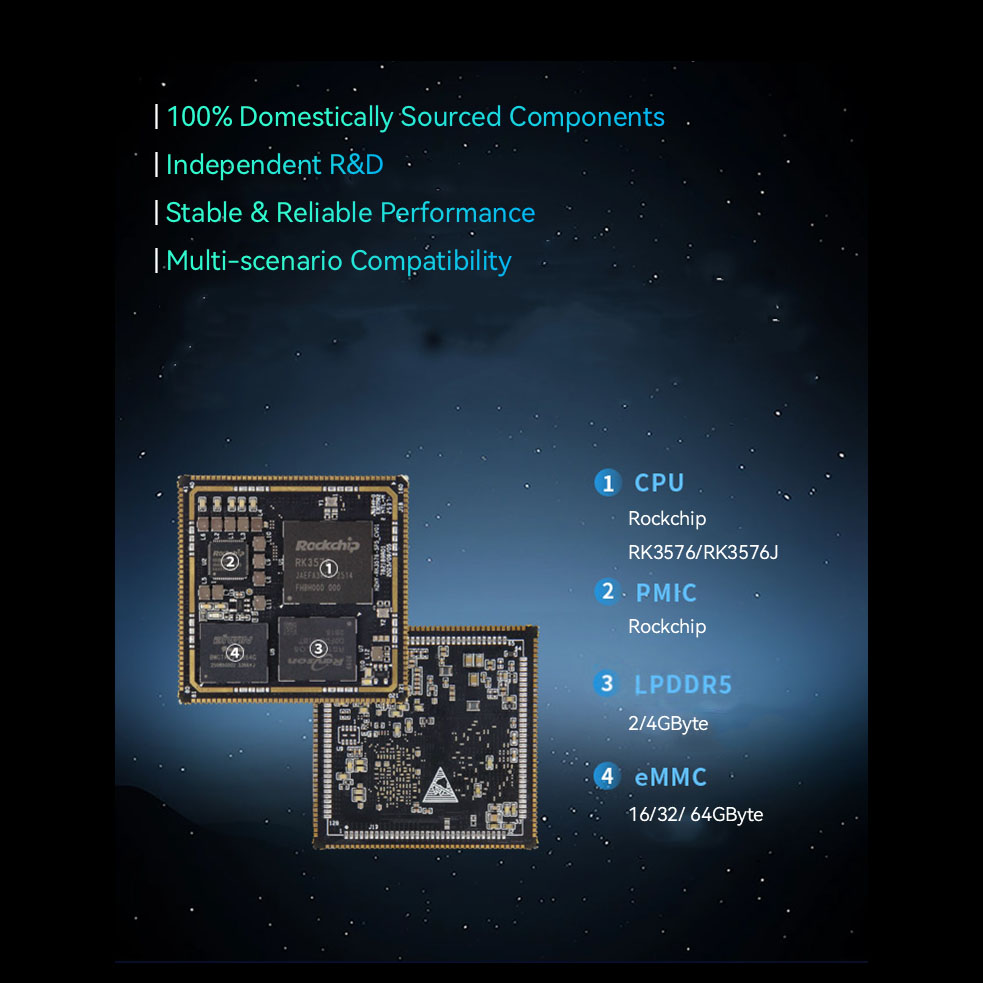

RK3576 SOM-Hardwarespezifikationen

● CPU: Quad-Core-Cortex-A72-Prozessor + Quad-Core-Cortex-A53-Prozessor

● Taktrate: 2,2 GHz

● Speicher: 2/4 GB LPDDR5 (Kapazität variiert je nach gekaufter Version)

● EMMC: 32/64 GB eMMC (Kapazität variiert je nach gekaufter Version)

● Multimedia-Verarbeitung: Unterstützt 4K@120fps H.265-, VP9-, AVS2- und AV1-Decoder; unterstützt 4K@60fps H.264-Decoder; Unterstützt 4K@60fps H.264- und H.265-Encoder, hochwertige JPEG-Encoder/Decoder

● Grafikprozessor: ARM Mali-G52-MC3

● NPU: Integrierte unabhängige NPU, 6 TOPS Rechenleistung bei INT8

● Abmessungen: 45 mm x 45 mm

● Schnittstelle: Stanzlochschnittstelle, 288 Pins

● Temperatur: -40°C~+85°C / 0°C~+70°C

● Betriebsspannung: 5V

● Betriebssystem: Linux, Ubuntu

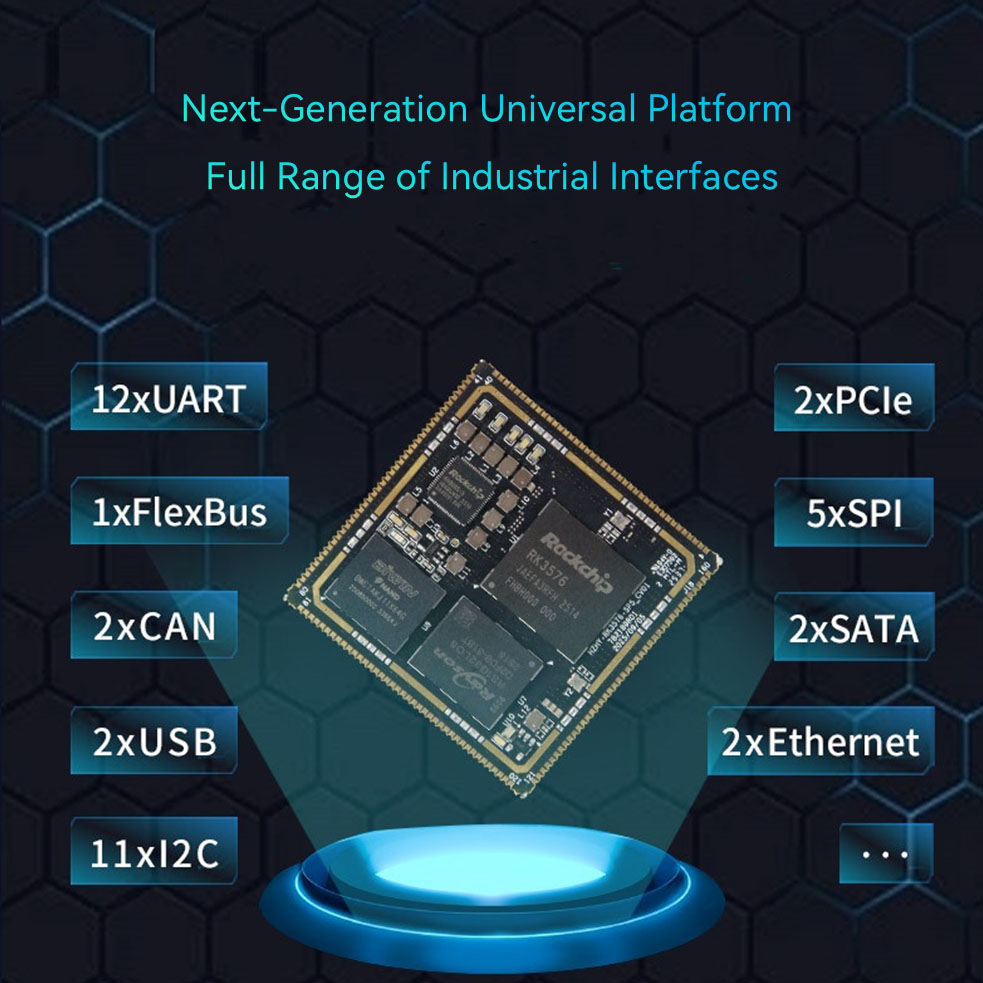

RK3576 SOM-Funktionsparameter

● SDMMC (≤2 Kanäle): Unterstützt das SDI03.0-Protokoll und das MMCV4.51-Protokoll. 4-Draht-Datenbusbreite; unterstützt den SDR104-Modus mit einer maximalen Geschwindigkeit von 200 MHz. Hinweis: Nur SDMMC0 unterstützt den Systemstart und ist standardmäßig auf die SD-Kartenfunktion eingestellt.

unterstützt Firmware-Upgrades über SD-Karte, wenn EMMC/UFS leer ist, und unterstützt auch Firmware-Upgrades von EMMC/UFS über SD-Karte nach EMMC/UFS-Start; SDMMC0 konfiguriert VCCIO_SD_S0 je nach Peripheriegerät und tatsächlichem Betriebsmodus auf einen 1,8-V- oder 3,3-V-Ausgang. SDMMC1 ist 3,3 V; Einige Pin-Ressourcen werden gemultiplext.

● SARADC (≤7 Kanäle): SARADC-Auflösung beträgt 12 Bit, Geschwindigkeit 1 MS/s, Eingangsspannungsbereich beträgt 0–1,8 V; Hinweis: SARADC_VINO_BOOT dient zum Festlegen der SYSTEMBOOT-Startsequenz und kann nicht für andere Funktionen verwendet werden. SARADC_VIN1 ist standardmäßig als Sampling-Port für die Schlüsselwerteingabe eingestellt und wird als Wiederherstellungsmodus-Schaltfläche gemultiplext (nicht änderbar);

SARADC_VIN2 ist die Platinen-Hardware-ID, nicht ausgegeben; SARADC_VIN3 wird zur Audioerkennung gemultiplext;

SARADC_VIN4~7 kann direkt verwendet werden.

● USB (≤2 Kanäle): Hinweis: USB2_OTG0 ist der Standard-Firmware-Brennport für RK3576. Bitte reservieren Sie diese Schnittstelle unbedingt in der Anwendung. USB3 und USB2.0 OTG können nur gleichzeitig als Gerät oder HOST fungieren; das SS-Signal (5 Gbit/s) von USB3 OTG0 wird mit DP1.4 gemultiplext; das SS-Signal (5 Gbit/s) von USB3 OTG1 wird mit PCIE1 oder SATA1 gemultiplext, und die USB-Funktion kann nicht verwendet werden, wenn es auf PCIE- oder SATA-Funktion eingestellt ist;

● SATA (≤2 Kanäle): Unterstützt die SATA PM-Funktion, jeder Port kann 5 Geräte unterstützen; unterstützt SATA 1,5 Gbit/s, SATA 3,0 Gbit/s, SATA 6,0 Gbit/s; unterstützt eSATA.

Hinweis: SATA0- und PCIe0-Controller sind gemultiplext; SATA1- und PCIe1- oder USB3_OTG1-Controller werden gemultiplext;

● PCIe (≤2 Kanäle): 2 PCIe 2.1-Controller, beide unterstützen nur den RC-Modus;

Hinweis: PCIe0- und SATA0-Controller sind gemultiplext; PCIe1- und SATA1- oder USB3_OTG1-Controller werden gemultiplext;

● MIPI DPHY CSI RX (≤2 Kanäle): 2 MIPI DPHY CSI RX-Ports, die den 2/4-Lane-MIPI-CSI-Modus unterstützen;

Hinweis: Die Aufteilung in den 2-Lane + 2-Lane-Modus wird derzeit nicht unterstützt; es können maximal 2 Kameras angeschlossen werden;

● MIPI DCPHY CSI RX (≤1 Kanal): 1 MIPI DCPHY CSI RX-Port, unterstützt den 1/2/4-Lane-MIPI-DPHY-Modus oder den 0/1/2 Trio MIPI-CPHY-Modus;

● Hinweis: Die Aufteilung in den 2-Lane + 2-Lane-Modus wird nicht unterstützt; TX und RX des MIPI DCPHY Combo PHY können nur gleichzeitig als DPHY TX- und DPHY RX-Modi oder gleichzeitig als CPHY TX- und CPHY RX-Modi konfiguriert werden. CIF (≤1 Kanal): 1 Kanal maximal 16-Bit-DVP-Schnittstelle, unterstützt 8/10/12/16-Bit;

Hinweis: 3,3-V-Schnittstelle, einige Pin-Ressourcen werden gemeinsam genutzt;

● HDMI TX (≤1 Kanal): Unterstützt bis zu HDMI 2.1, maximale Unterstützung für 4K@120Hz, unterstützt den HDMI-FRL-Modus und ist abwärtskompatibel mit dem HDMI-TMDS-Modus;

Hinweis: Wird mit dem eDP-Controller geteilt.

● eDP (≤1 Kanal): Unterstützt bis zu eDP 3.1, maximale Unterstützung für 4K@60Hz, unterstützt 1/2/4 Lane-Modi, unterstützt kein Swap; Hinweis: Wird mit dem eDP-Controller geteilt.

● MIPI DCPHYCSI TX (≤1 Kanal): 1 MIPI DCPHYCSI RX-Port, unterstützt 1/2/3/4 Lanes MIPI-DPHY-Modus oder 0/1/2 Trio MIPI-CPHY-Modus;

● Hinweis: Die Aufteilung in den 2Lane+2Lane-Modus wird nicht unterstützt. MIPI DCPHY Combo PHYs TX und RX können nur gleichzeitig als DPHY TX-, DPHY RX-Modus oder gleichzeitig als CPHY TX-, CPHY RX-Modus konfiguriert werden.

● DP (≤1 Kanal): Unterstützt bis zu eDP 3.1, maximale Unterstützung für 4K@120 Hz, unterstützt 1/2/4 Lane-Modi, unterstützt Swap;

Hinweis: Gemeinsam mit dem SS-Signal von USB3 OTG0;

● LCD (≤1 Kanal): Unterstützt 24-Bit-RGB-Modus, maximale Auflösung 1920 x 1080 bei 60 Hz; unterstützt den 16-Bit-BT1120-Modus, maximale Auflösung 1920 x 1080 bei 60 Hz; unterstützt den 8-Bit-BT656-Modus, maximale Auflösung 720 x 576 bei 60 Hz; Hinweis: Einige Pin-Ressourcen werden gemeinsam genutzt.

● EBC (≤1 Kanal): Unterstützt 8-Bit/16-Bit-Ausgabe, maximal 32 Graustufen, maximale Auflösung 2560 x 1920 bei 85 Hz;

Hinweis: Einige Pin-Ressourcen werden gemeinsam genutzt.

● Audio (≤9 Kanäle): 5 SAI-Gruppen, unterstützt den Master-Slave-Modus, 8 bis 32 Bit Breite und Abtastraten bis zu 48 kHz; 2 PDM-Gruppen, Master-Modus, unterstützt 8-Kanal-Eingangsfähigkeit, 16 bis 32 Bit Breite und Abtastraten bis zu 192 kHz; 2 Gruppen SPDIFTX; 1 Gruppe von DSM PWMAudio;

Hinweis: Für die Konvertierung der Audiodaten-Abtastrate stehen vier ASRC-Module (Asynchronous Sample Rate Converter) zur Verfügung; 1,8-V-/3,3-V-Schnittstelle, einige Pin-Ressourcen werden gemeinsam genutzt;

● Ethernet (≤2 Kanäle): Unterstützt 2 RGMII-Schnittstellen mit Datenübertragungsraten von 10/100/1000 Mbit/s.

Hinweis: 3,3 V RGMII/RMII-Schnittstelle, einige Pin-Ressourcen werden gemeinsam genutzt.

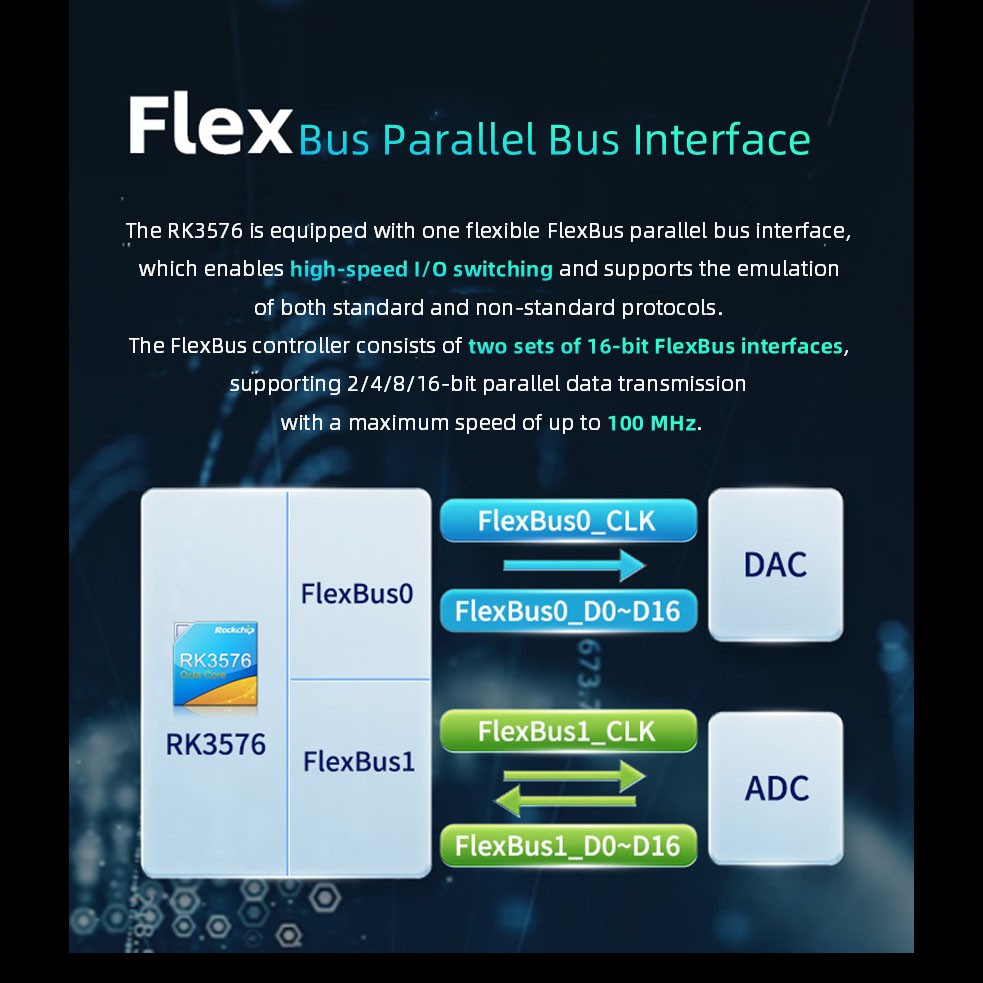

● FlexBus (≤1 Kanal): Unterstützt eine flexible parallele Busschnittstelle – die FlexBus-Schnittstelle, die eine Hochgeschwindigkeits-I/O-Umschaltung ermöglichen und einige Standardprotokolle oder unregelmäßige Protokolle emulieren kann. Ein typisches Anwendungsszenario ist die Kombination eines schnellen 16-Bit-ADC und eines 16-Bit-DAC.

Hinweis: 3,3-V-Schnittstelle, einige Pin-Ressourcen werden gemeinsam genutzt.

● DSMC (≤1 Kanal): Serielle Schnittstelle mit doppelter Datenrate. Wird hauptsächlich in der PSRAM-Gerätekommunikation oder der Peripheriekommunikation von LocalBus (z. B. FPGA) verwendet. Hinweis: 3,3-V-Schnittstelle, einige Pin-Ressourcen werden gemeinsam genutzt.

● UART (≤12 Kanäle): Die maximal unterstützte Baudrate beträgt 8 Mbit/s.

Hinweis: 1,8-V-/3,3-V-Schnittstelle, einige Pin-Ressourcen werden gemeinsam genutzt.

● I³C (≤2 Kanäle): Unterstützt 7-Bit- und 10-Bit-Adressmodi mit einer maximalen Geschwindigkeit von bis zu 12,5 Mbit/s, kompatibel mit dem I²C-Bus und einer maximalen Geschwindigkeit von bis zu 400 Kbit/s. Hinweis: 1,8-V-/3,3-V-Schnittstelle, einige Pin-Ressourcen werden gemeinsam genutzt.

● I²C (≤11 Kanäle): Unterstützt 7-Bit- und 10-Bit-Adressmodi mit einer maximalen Geschwindigkeit von bis zu 400 Kbit/s.

Hinweis: 1,8-V-/3,3-V-Schnittstelle, einige Pin-Ressourcen werden gemeinsam genutzt. SPI (≤5 Kanäle): Konfigurierbarer Master/Slave-Modus. Hinweis: 1,8-V-/3,3-V-Schnittstelle, einige Pin-Ressourcen werden gemeinsam genutzt.

● CAN (≤2 Kanäle): Unterstützt CAN-FD; unterstützt 1 Mbit/s.

Hinweis: 1,8-V-/3,3-V-Schnittstelle, einige Pin-Ressourcen werden gemeinsam genutzt.

● PWM (≤3 Kanäle): 3 unabhängige PWM-Controller, unterstützt bis zu 16 PWM-Kanäle, 32-Bit-Timer/Zähler.

Hinweis: 1,8-V-/3,3-V-Schnittstelle, einige Pin-Ressourcen werden gemeinsam genutzt.

Hinweis: Einige Pin-Ressourcen werden gemultiplext. Weitere Informationen finden Sie in der Pin-Funktions-Vergleichstabelle.

Kontaktieren Sie uns für Muster und weitere Informationen!

Servicevorteile

Mindestbestellmenge: 1 Einheit | Großbestellungen werden unterstützt | Kostenloses SDK | Kostenloser technischer Support | Anpassung akzeptiert

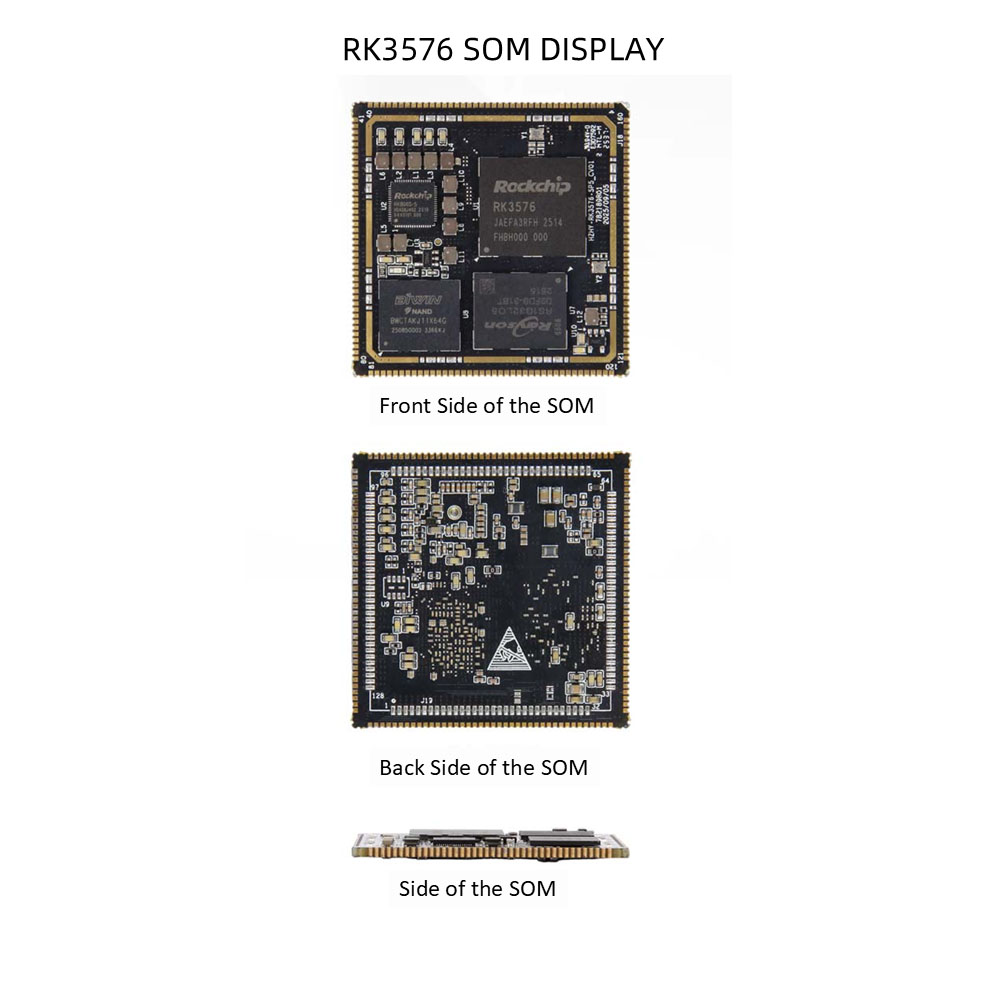

RK3576 SOM-Details
