Rockchip RK3588 Core Board Board zum Board zum Board

RKK3588 -Funktionen

 8nm fortschrittlicher Prozess, 8-Core-64-Bit-Architektur, hohe Leistung, geringem Stromverbrauch

 ARM MALI-G610 MC4 GPU, dediziertes 2D-Grafikbeschleunigungsmodul

 6TOPS NPU, die verschiedene KI -Szenarien ermöglichen

 8K -Videocodierung und Decodierung, 8K -Anzeigeausgabe

 Integrierte mehrere Display-Schnittstellen, unterstützen Sie das Multi-Screen-Display

 Super -Image -Verarbeitungsfunktionen, 48 MP ISP, Unterstützung für mehrere Kameraeingänge

 Reiche Hochgeschwindigkeitsoberflächen (PCIe, Typ-C, SATA, Gigabit-Ethernet), einfach zu erweitern

 Android und Linux OS

Produktparameter

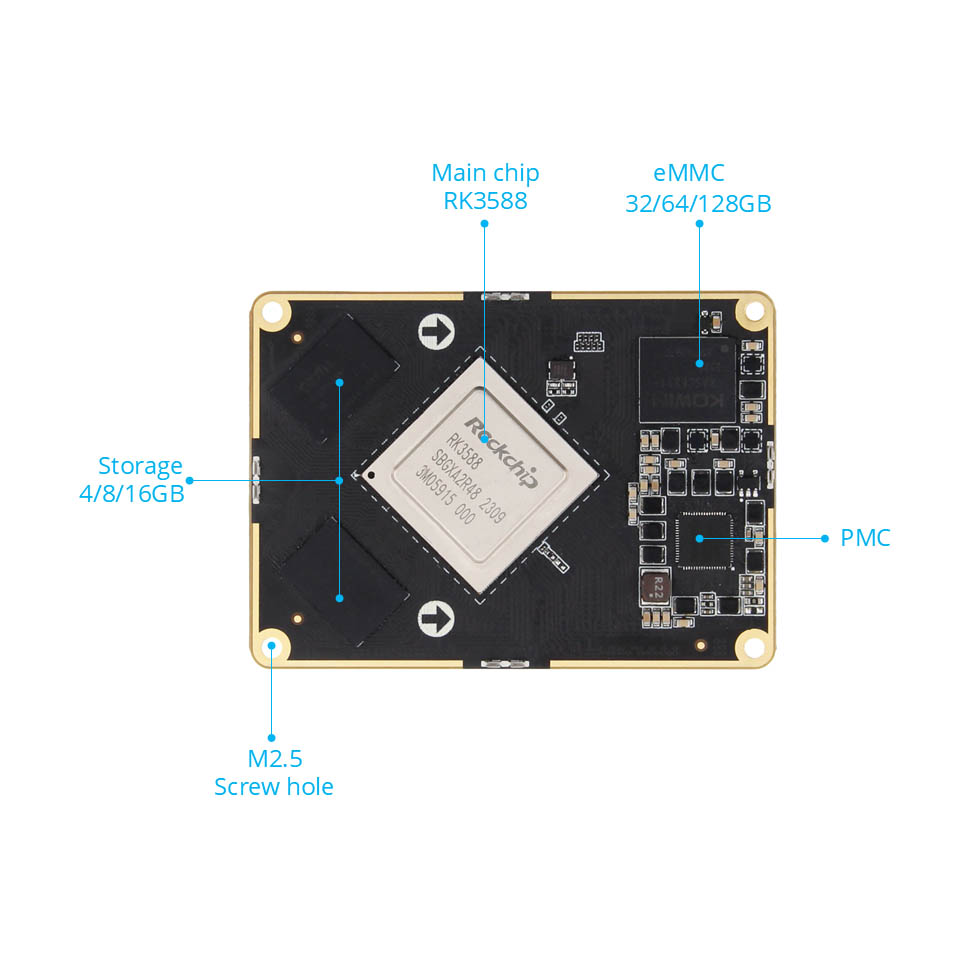

RK3588 Core Board -Parameter

 Anschluss: Männlicher Anschluss: DF40C-100DP-0,4 V (51) Weiblicher Anschluss: DF40C-100DS-0,4 V (51)

 Hauptchip: RK3588 (Quad-Core A76 + Quad-Core A55, MALI-G610, 6TOPS-ROCHEL) BTB führt zu 400 Pins, 0,5 mm Abstand, führt zu allen I0

 Speicher: 4/8/16 GB, LPDDR4/4X

 Speicherung: 32/64/128GB.EMMC

RK3588 Baseboardparameter

 Stecker: männlich: DF40C-100DP-0,4 V (51) weiblich: DF40C-100DS-0,4 V (51)

 Power -Schnittstelle: 12V@2A DC -Eingabe, DC -Schnittstelle*1; Ausgangsschnittstelle*1

 Ethernet: Gigabit -Netzwerkport*2, Unterstützung 10/100/1000Mbit/s Datenübertragungsrate

 HDMI: HDMI12.0 -Eingabe*1, bis zu 3840x2160@60fps; HDMI2.1 Ausgabe*2 unterstützt mehrere Bildschirme mit anderen Bildschirmen, maximale Auflösung 7680x4320@60Hz (8K -Auflösung)

 MIPI-DSI: MIPI-Bildschirmschnittstelle*2 (vorne*1, zurück*1) kann an einen Waldbrand-MIPI-Bildschirm angeschlossen werden, unterstützt mehrere Bildschirme mit anderen Bildschirmen. Single MIPI -Modus Maximale Auflösung 1920*1080@60Hz

 MIPI-CSI: MIPI-Kamera-Schnittstelle*6 (vorne*3, hinten*3) kann in Waldbrand-MIPI-Kamera angeschlossen werden

 USB2.0: USB-HOSTTYPE-A-Schnittstelle*3

 USB3.0: USB-OTGTYPE-A-Schnittstelle*1; Typ-C-Schnittstelle*1 kann zum Verbrennen der Firmware verwendet werden, unterstützt das DP1.4-Protokoll

 PCLE-Schnittstelle: Mini-Pcle-Schnittstelle*1 kann mit WiFi-Netzkarte mit voller Höhe oder halber Höhe, 4G-Modul oder einem anderen Mini-Pcle-Schnittstellenmodul verwendet werden: PCLE3.0x4-Schnittstelle*1

 M.2-Schnittstelle: M.2ekey-Schnittstelle*1, unterstützt M.2 E-Key Wireless Network Card Modul; M.2 M KEY-Schnittstelle*1, unterstützt M.2 M-Key PCLE3.0*4LANES-Spezifikation 2280 Festplatte

 TF -Kartenhalter: Micro SD (TF) -Kartenhalter*1, unterstützt das TF -Kartenstartsystem bis zu 512 GB

 SIM -Kartenhalter: SIM -Kartenhalter*1, SIM -Kartenfunktion muss mit 4G -Modul verwendet werden

 SATA -Schnittstelle: Standard -SATA -Schnittstelle*1; SATA Power Interface*1 unterstützt die 12 -V -Ausgabe

 Can: Can*2

 ADC: ADC -Erfassungsschnittstelle*1

 Serienport Debugug:

 Seriennport*1 (UART2), Standardparameter 1500000-8-N-1; UART -Seriennport*2 (UART7 & UART9); RS232*2 (UART4 & UART7);

 RS485*2 (UART4 & UART7); RS232/RS485 Auswahlspringer -Schnittstelle*2

 Audio: Mikrofon Mikrofon*1; SPK-Lautsprecherschnittstelle*2, kann 3W-Power-Lautsprecher-Kopfhörerausgang verbinden + Mikrofoneingang 2-in-1-Schnittstelle*1

 Taste: Ein/Aus -Taste*1; Maskrom -Taste*1; Wiederherstellungstaste*1; Taste zurücksetzen*

 LED: Leistungsanzeige*1; Systemanzeige*1

 Infrarotempfänger: Support Infrarot Fernbedienungsfunktion unterstützen

 RTC: RTC Power Socket*1

 Lüfterschnittstelle: Unterstützung der Installation von 5 V oder 12 V Lüfterkühlung
