TC-RK3566 Stanzloch-Entwicklungsplatine

TC-RK3566 Stanzloch-Entwicklungsplatine

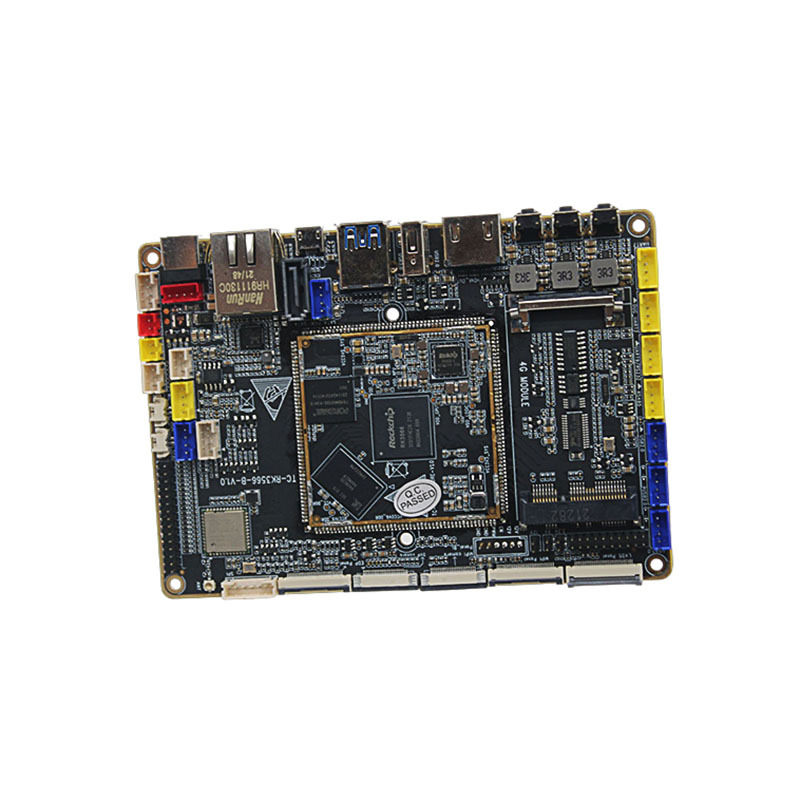

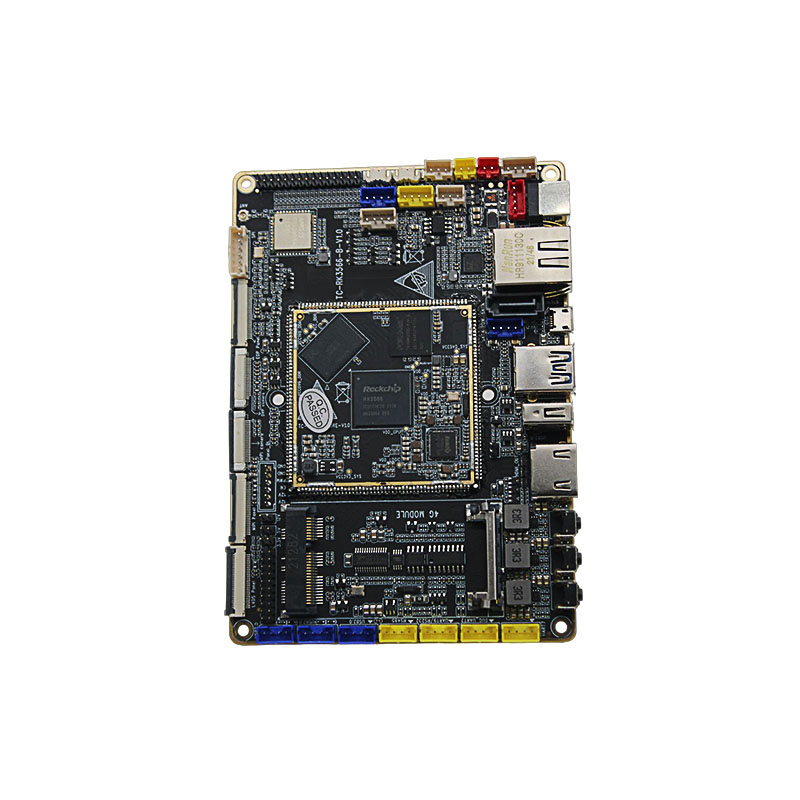

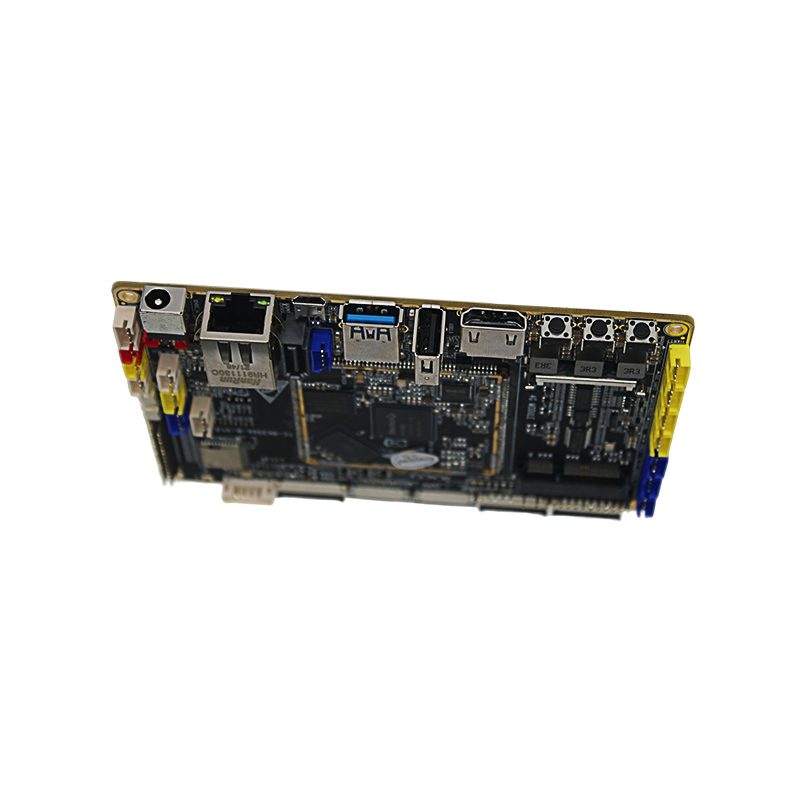

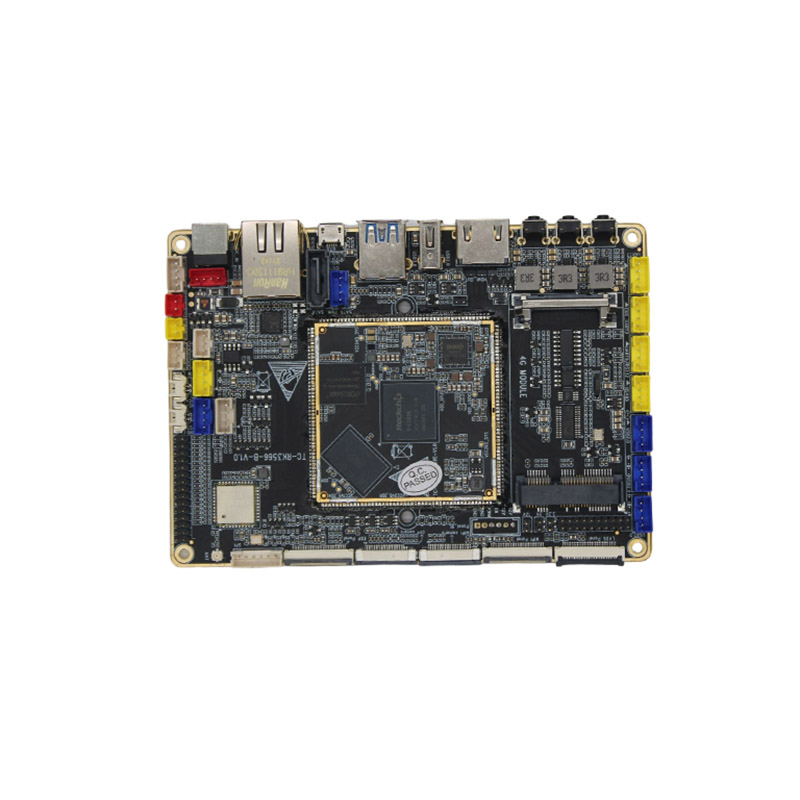

Das TC-RK3566 Stamp Hole Development Board ist ein Entwicklungsboard für Internet of Things-Anwendungen. Es verwendet einen A55-Architekturprozessor, einen G52-Grafikprozessor, unterstützt die Anzeige auf zwei Bildschirmen, verwendet einen neuen unabhängigen JPEG-Decodierungsprozessor, verarbeitet effizient die Multi-Thumbnail-Analyse und unterstützt die 1080p60fps H.264- und H 265-Formatcodierung, die dynamische Bitrate, Bildrate und Auflösung unterstützt Anpassung und andere Funktionen, Bereitstellung von 8M30fps Verarbeitungskapazität, Time-Sharing-Multiplexing, um die Anforderungen von Dual-Kameras zu erfüllen, Unterstützung der HDR-Funktion, klare Bilder bei Gegenlicht oder starkem Licht

Zu den Anwendungen gehören Werbemaschinen, Lehrmaschinen, medizinische Elektronik, Finanzgeräte, Touch-Maschinen, KI-Elektronikprodukte usw.

Im Folgenden sind die Eigenschaften des Boards aufgeführt.

Hohe Rechenleistung und geringer Stromverbrauch - RK3566 Quad Core 64 Bit Cortex-A55 wird verwendet, mit einer Hauptfrequenz von bis zu 1,8 GHz. Es unterstützt eine Rechenleistung von 0,8 T, um die Anzeigearchitektur, die Verwaltung von Systemaufgaben, die Energieverwaltung, das Hardwaredesign usw. tiefgreifend zu optimieren, wodurch der Stromverbrauch des Produkts effektiv reduziert und die Lebensdauer verbessert wird.

Mit einer eigenen Schnittstelle müssen Terminalpartner keine zusätzlichen Anzeige- und Steuerchips hinzufügen, um eine Kostenoptimierung zu erreichen. Die maximale Auflösung kann 13,3 Zoll 2200 x 1650 unterstützen und erfüllt die Designanforderungen eines großen Bildschirms.

HD-Display, gute Bildqualität - HDMI 4k 60 Hz, 1080P60Hz-Ausgang, LVDS-Ausgang 1920 x 1080, MIPI-Ausgang 1200 x 1080 und USB-Kamera.

Vollständige Anzeigeschnittstelle - unterstützt HDMI2.0-Ausgang, unterstützt Zweikanal-MIPI-DSI, treibt 2,5K-LCD an, unterstützt Eink, Tintenbildschirm mit direktem Antrieb, unterstützt eDp-Bildschirm.

Umfangreiche Schnittstellenerweiterungsfähigkeit - unterstützt mehrere periphere Hochgeschwindigkeitsschnittstellen, PCIE 2.1 1x1Lane, erfüllt die Erweiterungsanforderungen von 4G/5G, WIFI6, NPU usw. Mehrere Kameras unterstützen MIPI CSI 4Lanes, können unabhängig voneinander verwendet werden und unterstützen 16-Bit-DVP-Schnittstelle, BT1120-Eingang und VC-Modus

Starkes Netzwerk und drahtlose Verbindung - unterstützt 100M/10M adaptive Ethernet-, WIFI 2.4/5.0GHz- und BT4.1/BT5.0-Lösungen.
