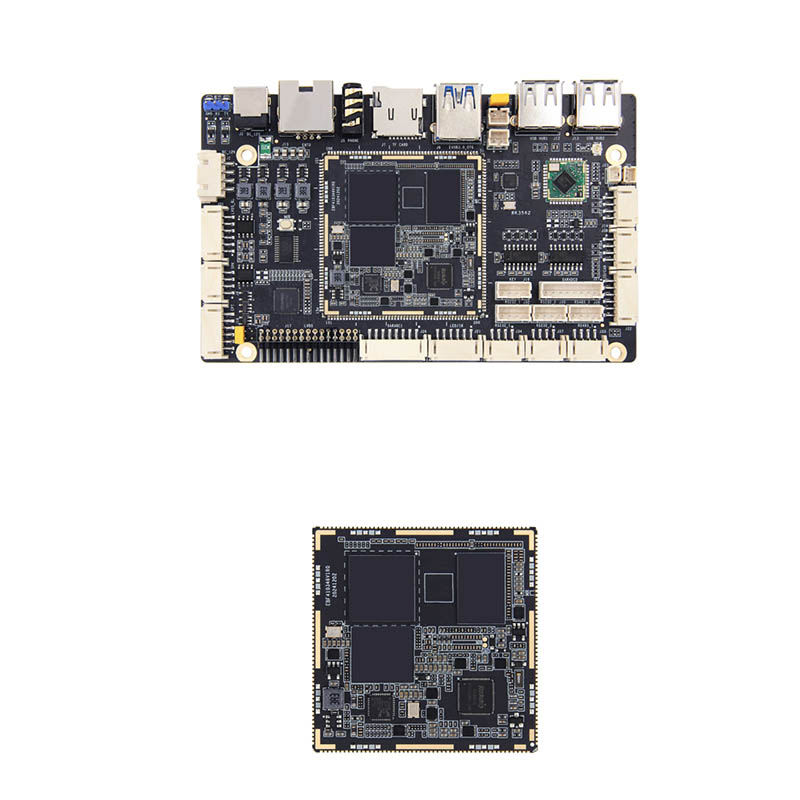

RK3562J Development Board

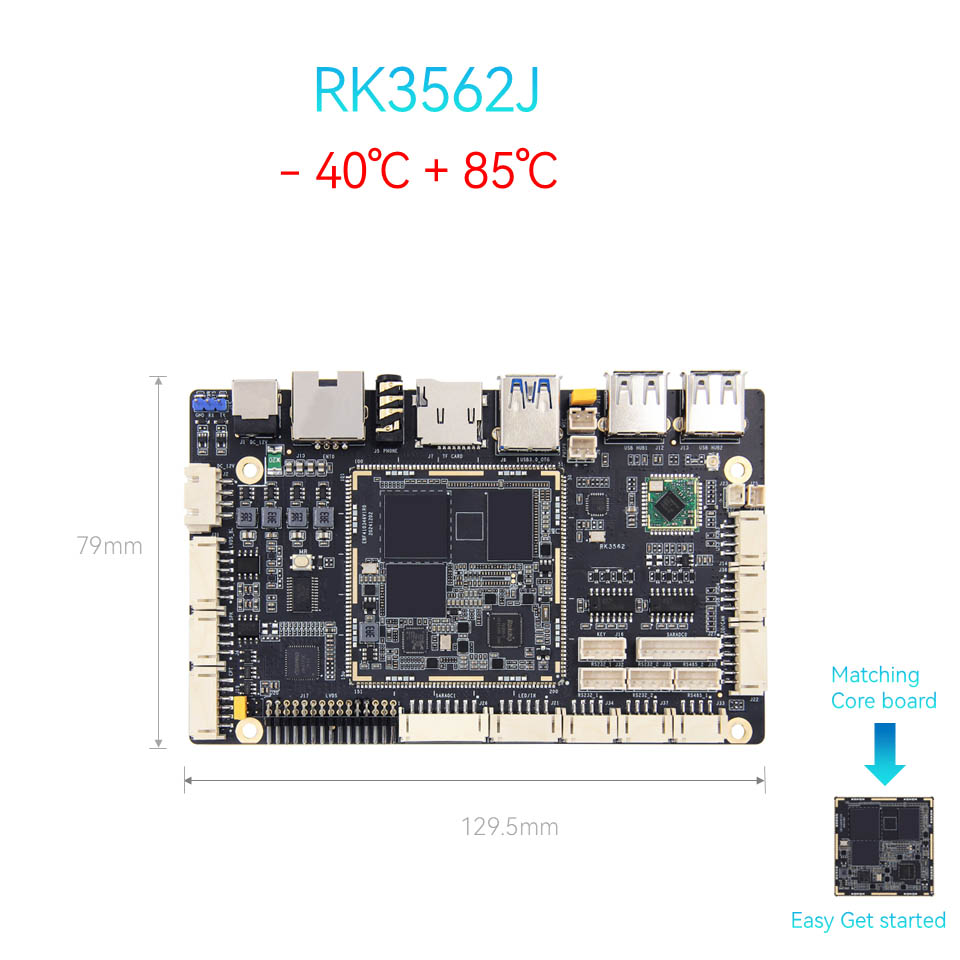

ThinkCore Technology RK3562J Development Board verwendet Chips für Industriequalität und kann für eine lange Zeit in einem Betriebstemperaturbereich von -40 ° C bis 85 ° C stabil arbeiten und die Anforderungen von kommerziellen Displayanwendungen in verschiedenen komplexen Umgebungen, wie z. B. Werbeautomaten im Freien, Ausrüstung in Einkaufszentren und anderen öffentlichen Orten, erfüllen.

Schlüsselmerkmale:

Hochleistungs-SOC: Rockchip RK3562J Quad-Core Cortex-A55 @ 1,8 GHz, ideal für digitale Beschilderungen, intelligente Einzelhandel und industrielle Kontrolle.

● Reiche Schnittstellen: Unterstützung mit zwei Displays über MIPI CSI/DSI + LVDS, Hochgeschwindigkeits-USB 3.0 und Wi-Fi 6 für die ultra-niedrige Latenzkonnektivität.

● Open-Source-Design: Open Source unterstützt die Baseboard-PCB-Quelldatei und SDK für eine schnelle Anpassung.

● Gigabit -Ethernet -Port: Gigabit -Ethernet -Port kann effiziente, stabile und flexible Netzwerkunterstützung für gewerbliche Display -Boards und andere Geräte bieten

● Zuverlässigkeit der Gewerbequalität: Stabile Android/Linux-Unterstützung, zugeschnitten auf 24/7 digitale Beschilderung und Aiot Edge-Geräte.

● Offizielle Unterstützung des Mainstream -Betriebssystems: Android, Debian und Ubuntu, die auf mehr als 6 verschiedene Anwendungsumgebungen angewendet werden können.

Warum uns wählen?

Open-Sourced-Hardware: Ändern Sie die Baseboard frei-keine Lizenzierbarrieren.

Technischer Support: Online -technischer Support zur Beschleunigung der Entwicklung und Unterstützung für OEM/ODM -Integrationen.

Kostengünstig: Einsatzbereit mit schnellerem Markt als Konkurrenten.

Anwendungen: Interaktive Kioske, Werbemittel, Live-Streaming-Boxen, kommerzielle Anzeige All-in-One-Werbung, Live-Broadcast-Maschine

Produktparameter:

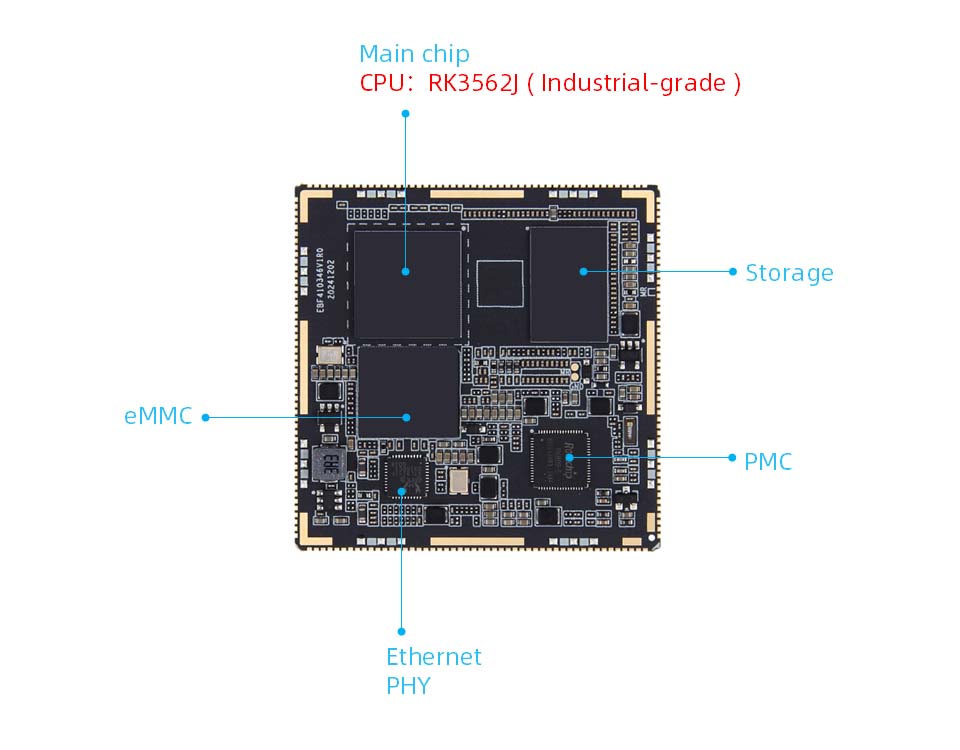

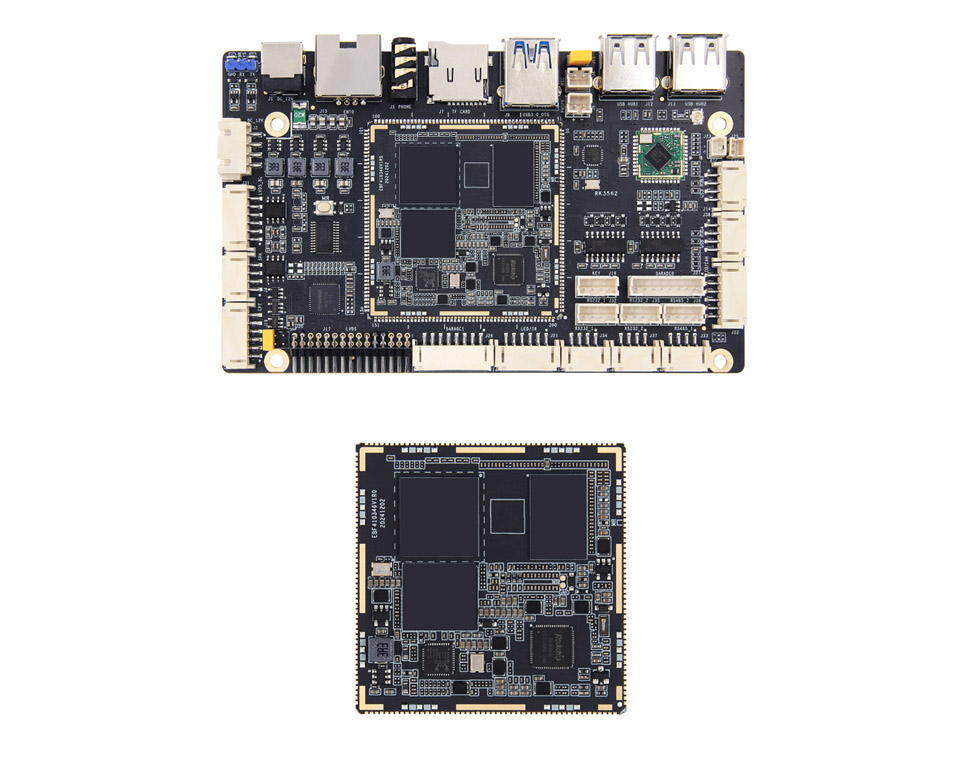

RK3562J Core Board Hardware -Konfiguration

● Hauptchip

Modell: RK3562/RK3562J

CPU: Quad-Core-Cortex-A53, bis zu 2,0 GHz

GPU: MALI-G52

NPU: 1TOPS-Rechenleistung (RK3562J Industrial-Grade ohne NPU)

● Speicher: 1/2/4/8 GB, LPDDR4/4X (anpassbar)

● Speicher: 8/32/64/128 GB, EMMC (anpassbar)

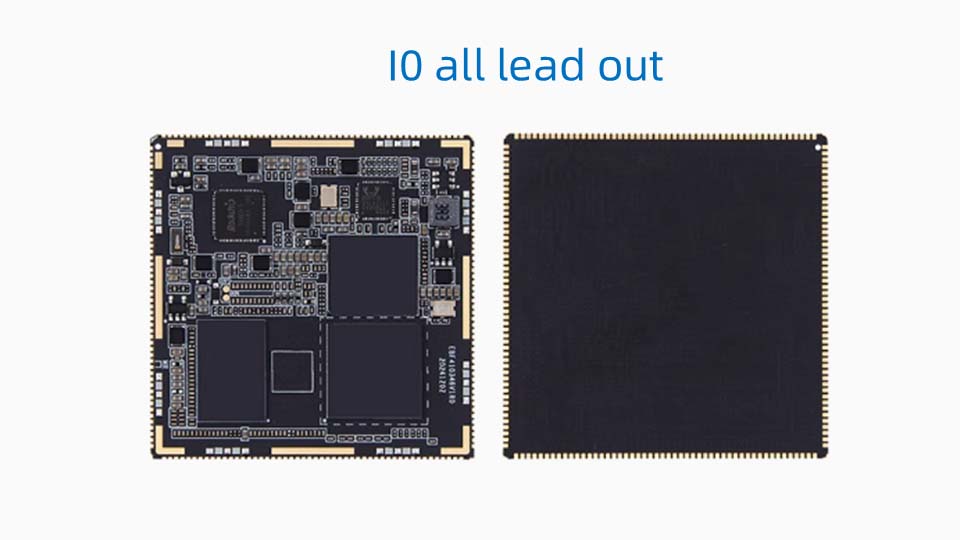

● Schnittstelle: Briefmarken -Loch -Schnittstelle, 10 vollständige Leads

● PCB: 8 Schichten, schwarzes Immersion Gold Design

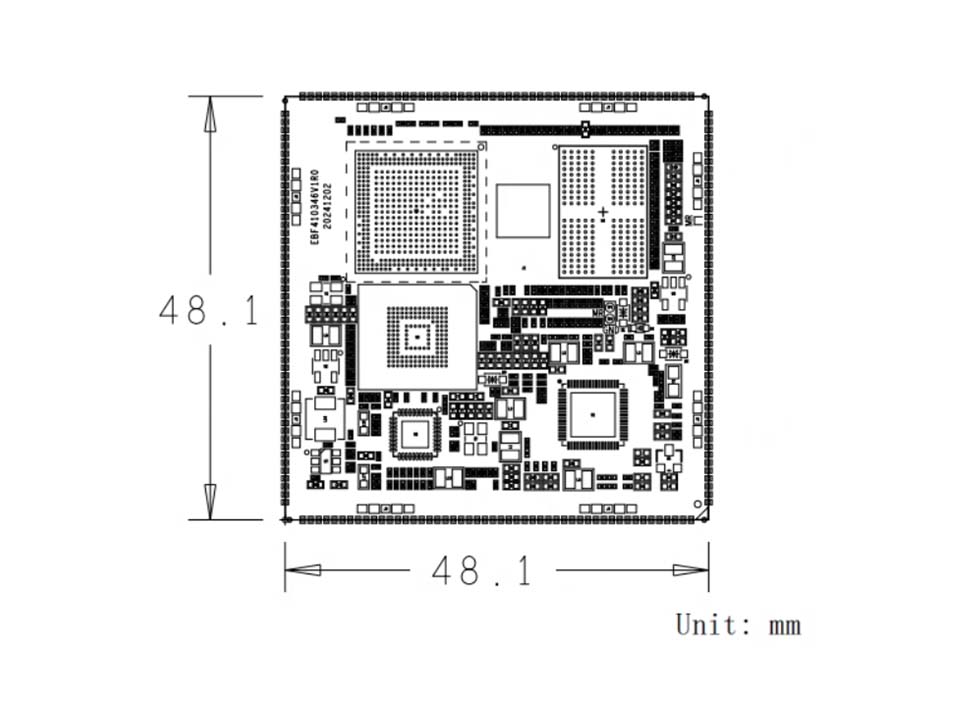

● Größe: 48,1*48,1 mm

Signalstifte

● IO: 86 GPIO -Stifte, einschließlich 1 Differentialuhr, 3 Knopfstifte und 1 Power Control Pin

● Netzwerkport: 1 Gigabit -Ethernet

● Serienport: 10

● 12c: 6

● SPI: 3

● Can: 2

● ADC: 13

● PWM: 15

● 12s: 2

● USB3.0 OTG: 1

● USB2.0 Host: 1

● Kamera: MIPICS12LANE*4

● SDMMC: 2

● SPK: 1

● Audioausgabe: 1

● Mikrofon: 1

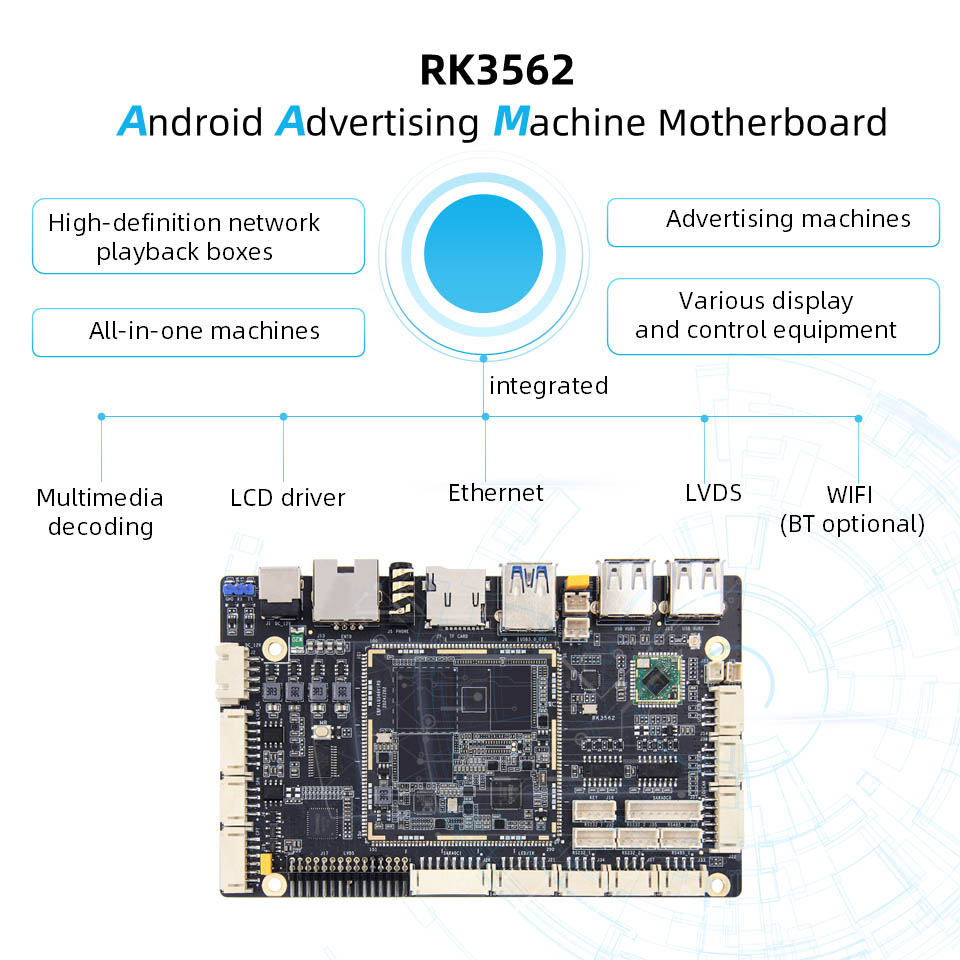

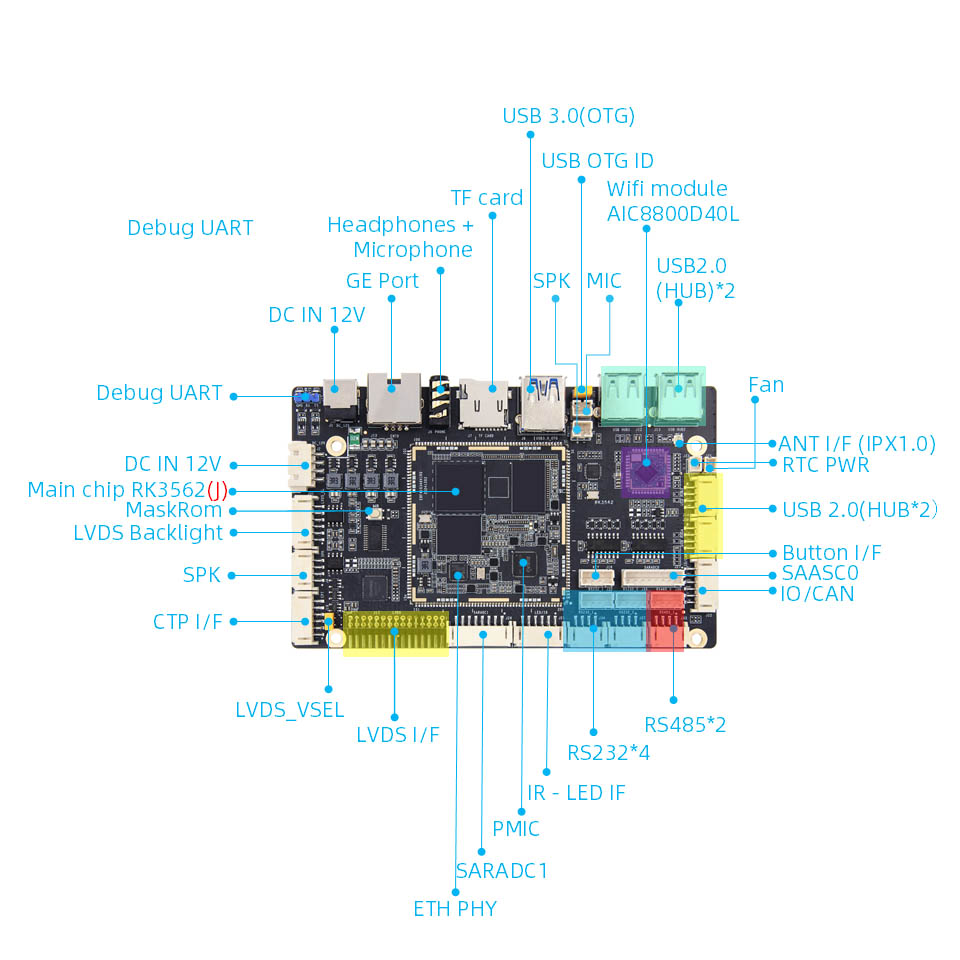

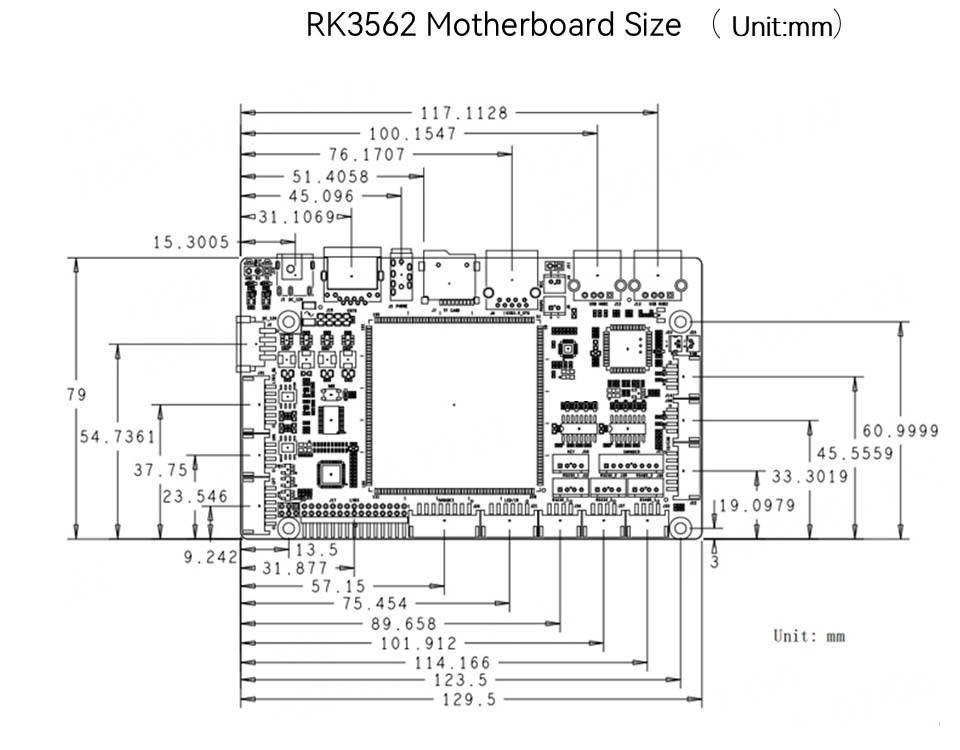

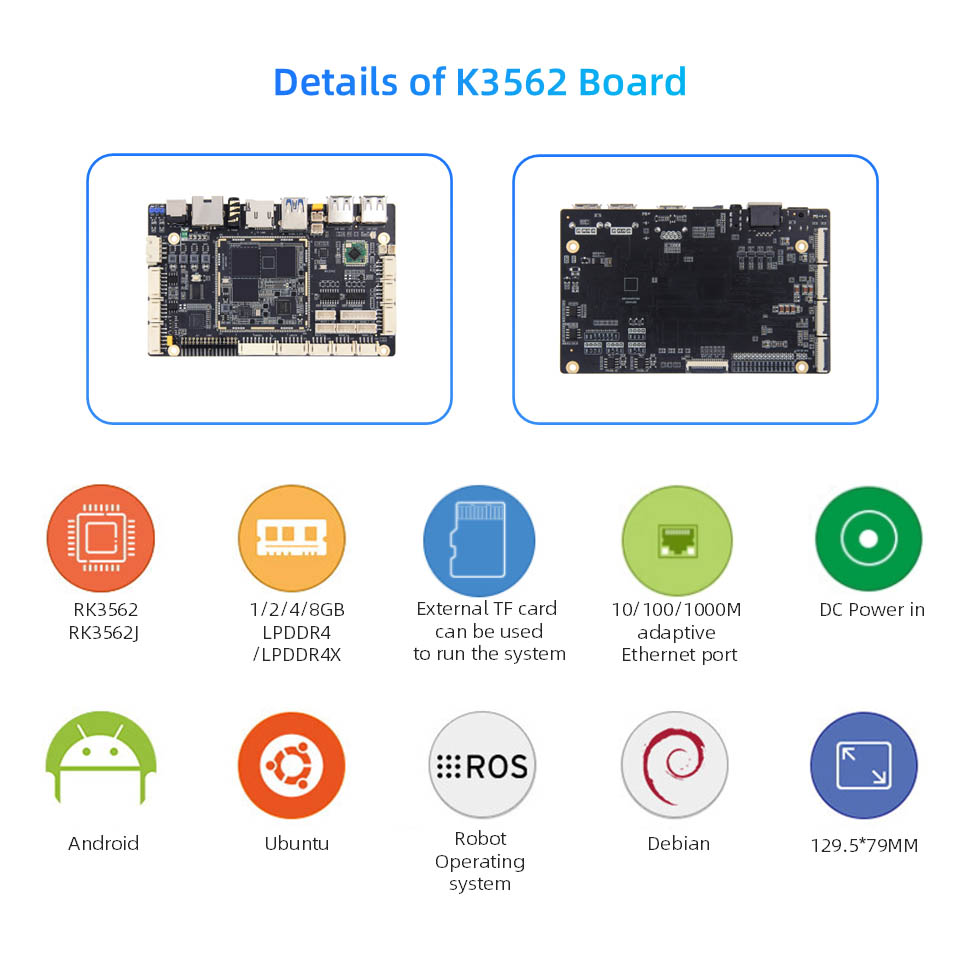

RK3562J Motherboard Hardware -Konfiguration

● Hauptchip:

Modell: RK3562/RK3562JCPU: Quad-Core-Cortex-A53, Hauptfrequenz von bis 2,0 GHzgpu: MALI-G52NPU: 1TOPS ROCHE

● Speicher: 1/2/4/8 GB, LPDDR4/4X (anpassbar)

● Speicher: 8/32/64/128 GB, EMMC (anpassbar)

● Power -Schnittstelle: DC 12V@2A DC -Eingabe

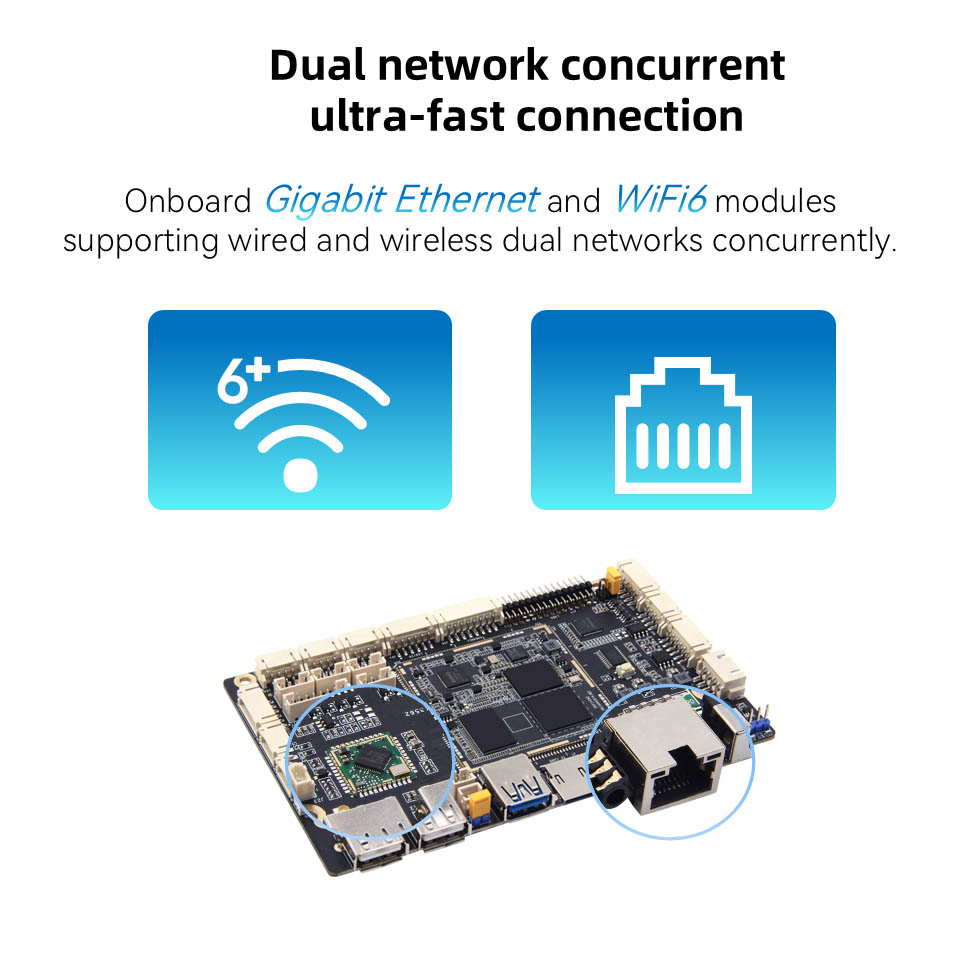

● Ethernet: Gigabit -Netzwerkport*1, unterstützt die Datenübertragungsrate von 10/100/1000Mbit/s

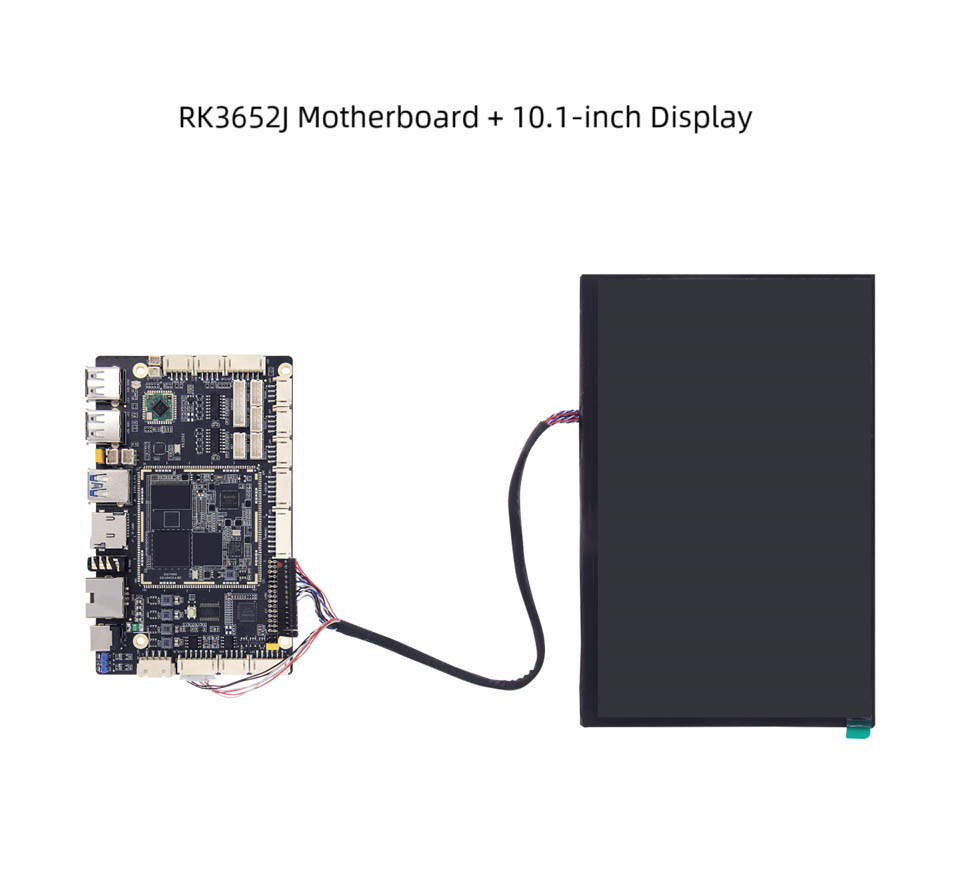

● LVDS: 2*15Pin LVDS -Bildschirmschnittstelle*1

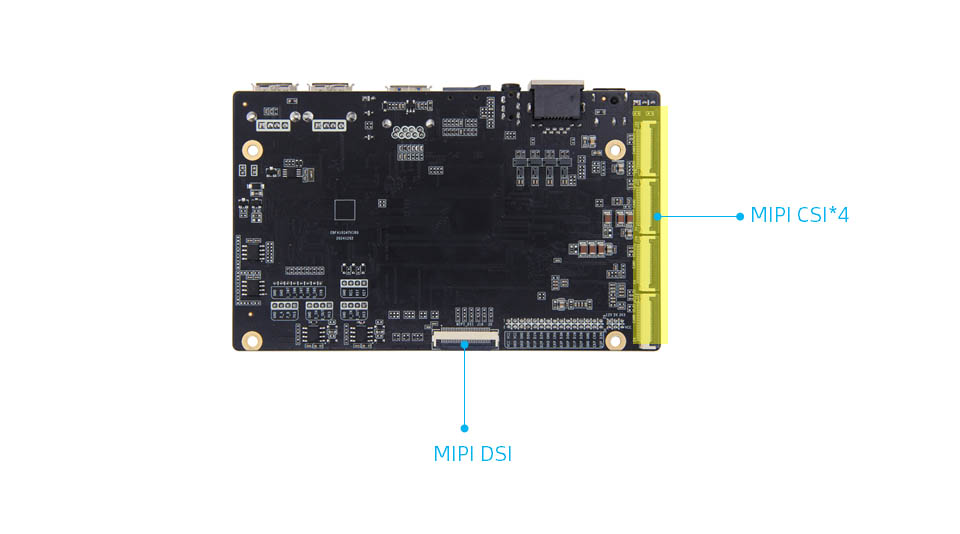

● MIPI-DSI: MIPI-Bildschirmschnittstelle*1, MIPIDSI- und LVDS-Schnittstelle werden wiederverwendet, und die Standardeinstellung besteht darin, eine Verbindung zum LVDS-Bildschirm herzustellen. Wenn Sie eine Verbindung zu Mipidsi herstellen möchten, müssen Sie den Widerstand ändern

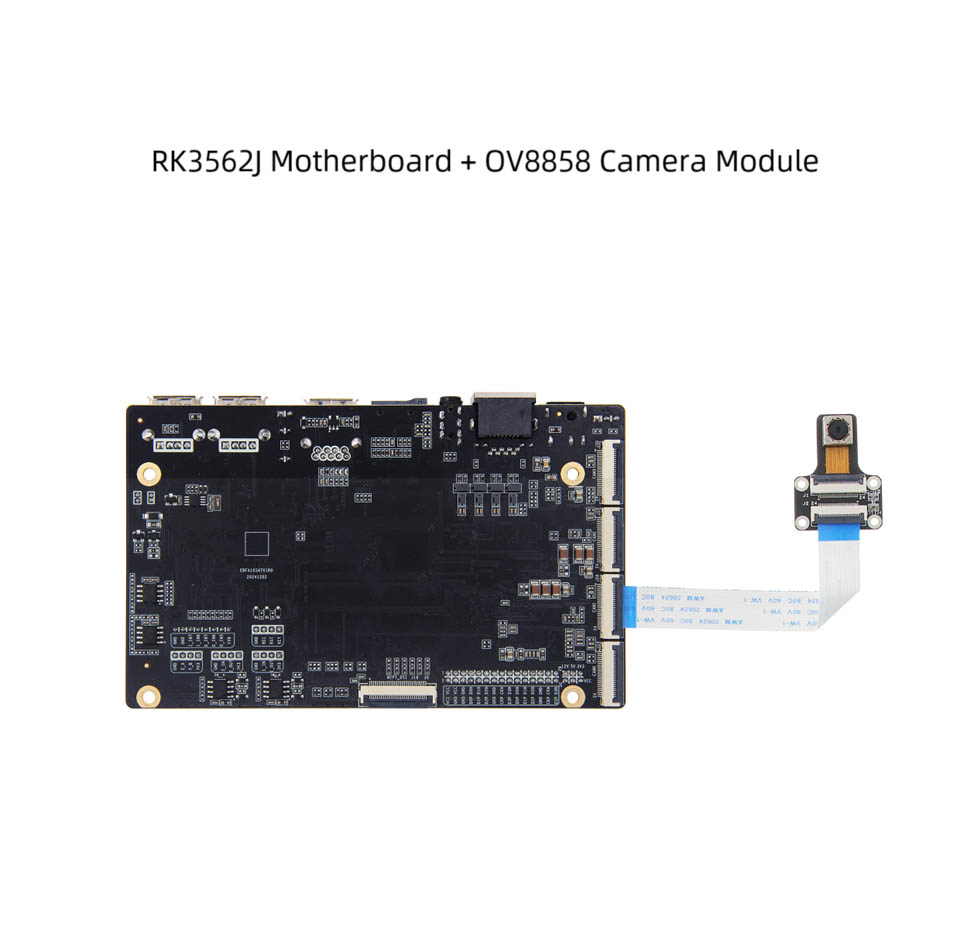

● MIPI-CSI: MIPI-Kamera-Schnittstelle*4 kann in die IMX415/OV8858-Kamera des Store eingesteckt werden (die Standardkombination ist die OV8858-Kamera)

● Kapazitiver Touchscreen: LVDS -Touchsbildschirmschnittstelle*1

● LCD -Hintergrundbeleuchtung: LVDS Backlight Interface*1

● Bildschirmleistung Schnittstelle: LVDS -Spannungsauswahlschnittstelle*1

● USB2.0: USB -Hub -Schnittstelle*4

● USB3.0: USB OTG -Schnittstelle*1, Standard ist der Gerätemodus, der Modus kann über Pullover Cap ausgewählt werden

● WiFi: WiFi6 -Modul an Bord, Modell: AIC8800D40L

● TF -Kartenhalter: Unterstützen Sie die Micro SD (TF) -Karte, um das System bis zu 512 GB zu starten
