RK3568 Board zum Bord des Motherboards

Diese RK3568-Board-to-Board-Motherboard (BTB-Schnittstelle) kann als Hochleistungs-Single-Board-Computer und eingebettetes Motherboard für Anzeigen, Steuerung, Netzwerkübertragung, Dateispeicher, Edge Computing und andere Szenarien verwendet werden.

Using RockchipRK3568 (commercial grade)/RK3568J (industrial grade) as the main chip, it adopts 22nm process technology, with a maximum frequency of 2.0GHz, integrated quad-core 64-bit Cortex-A55 processor and MaliG522EE graphics processor, supports 4K decoding and 1080P encoding, supports dual-frequency display, built-in independent NPU, kann für leichte Anwendungen für künstliche Intelligenz verwendet werden.

Geben Sie eine Vielzahl von Speicher- und Speicherkombinationen zur Auswahl, ausgewogene Hardwarekonfiguration in Bord, eine breite Palette von Anwendungen

Eingebaute unabhängige NPU-Computerleistung kann 1Top erreichen (3568J ist 512MACNPU) und kann für leichte Anwendungen für künstliche Intelligenz verwendet werden.

Es verfügt über eine hohe Integration und eine reichhaltige Expansionsschnittstellen und ist mit zwei Gigabit -Ethernet -Anschlüssen, HDMI, EDP, 5 Minuten, SATA, M.2, USB3.0, USB2.0, MIPI -Bildschirmschnittstelle, MIPI -Kamera -Schnittstelle, Audio -Interface und anderen Peripheralen, die die Aufführung des Prozesses und die Verwendung des Prozesses vergrößern und die Szenarien, die die Use -Szenarien vergrößern können, und das Verbrauch der Szenarien, die die Szenarien vergrößern, ausgestattet.

Unterstützt offiziell den Mainstream Andriod 11, Debain, Ubuntu Betriebssystembilder und kann auf eine Vielzahl verschiedener Anwendungsumgebungen angewendet werden.

Ganzer Open Source, das offizielle Tutorials, vollständige SDK -Treiberentwicklungspakete, Designschematik und andere Ressourcen bereitstellt, können Sie problemlos ohne Sackgassen beginnen.

Merkmale

1. Bereit zu verwenden, unterstützt mehrere Betriebssysteme, ob es sich um Entwicklung oder Unterhaltung handelt, es kann leicht erfüllt werden!

2. Doppelgigabit -Ethernet -Schnittstellen, Unterstützung der dynamischen Spannungsregelung

3. In eingebauter unabhängiger NPU kann die Computerleistung 512MAC/1TOPS erreichen

Unterstützt ein Klick-Wechsel von Mainstream-Architekturmodellen, kann für leichte Anwendungen für künstliche Intelligenz verwendet werden

4. leistungsstarke Bildanalysefunktionen, Easy Decoding 4K unterstützt 4K@60 Frames H.264 \ H.265 \ VP9 Formatdecodierung und 1080p60 Frame H.264 \ H.265 Formatcodierung

5. Dual-Screen-Display, Hochdefinition und tragbar

Unterstützen Sie die Doppelbildschirme und unterstützen Sie bis zu 4K60-Rahmen + 1080p60-Rahmenbildausgänge gleichzeitig

Mit reichhaltigen Expansionsschnittstellen, um verschiedene externe Bedürfnisse zu befriedigen

Parameter

Dieses Motherboard besteht aus RK3568/ RK3568J Core Board+ Baseboard mit der Form des Boards to Board. Daher ist die Basiskarte mit unserem RK3568/ RK3568J Core Board und RK3566/ RK3566J Core Board kompatibel.

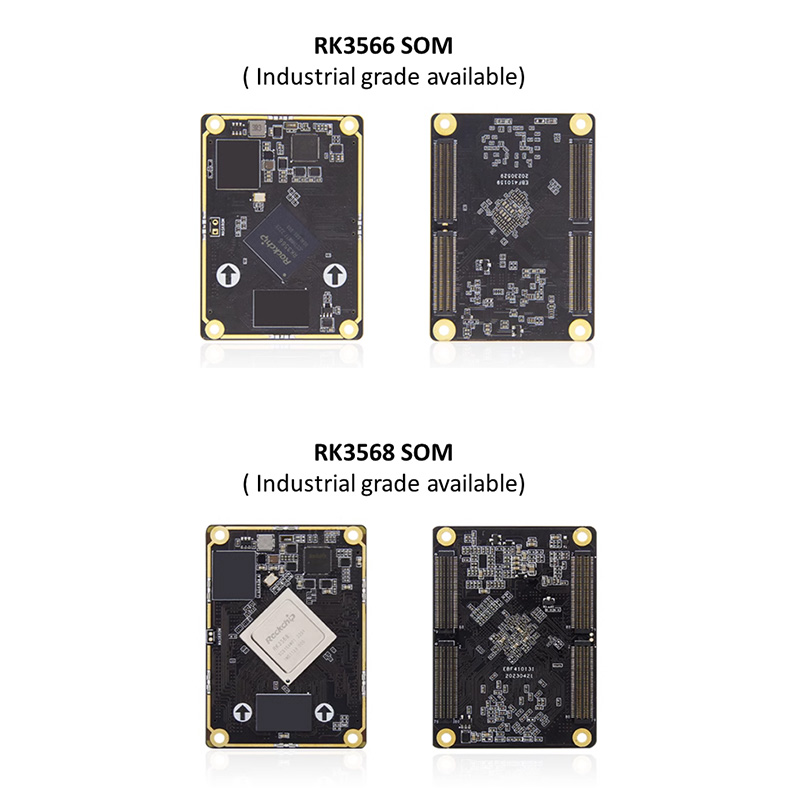

RK3568 BTB Core Board -Hardwarekonfiguration

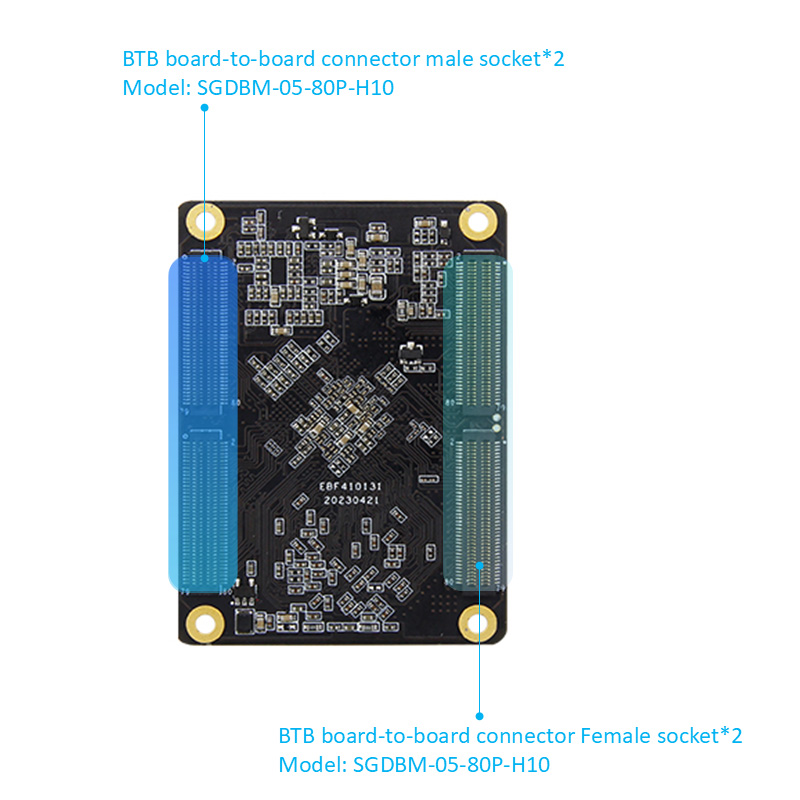

Stecker: männlich: SGDBM-05-80P-H10 FEMPIE: SGDBF-05-80P-H30

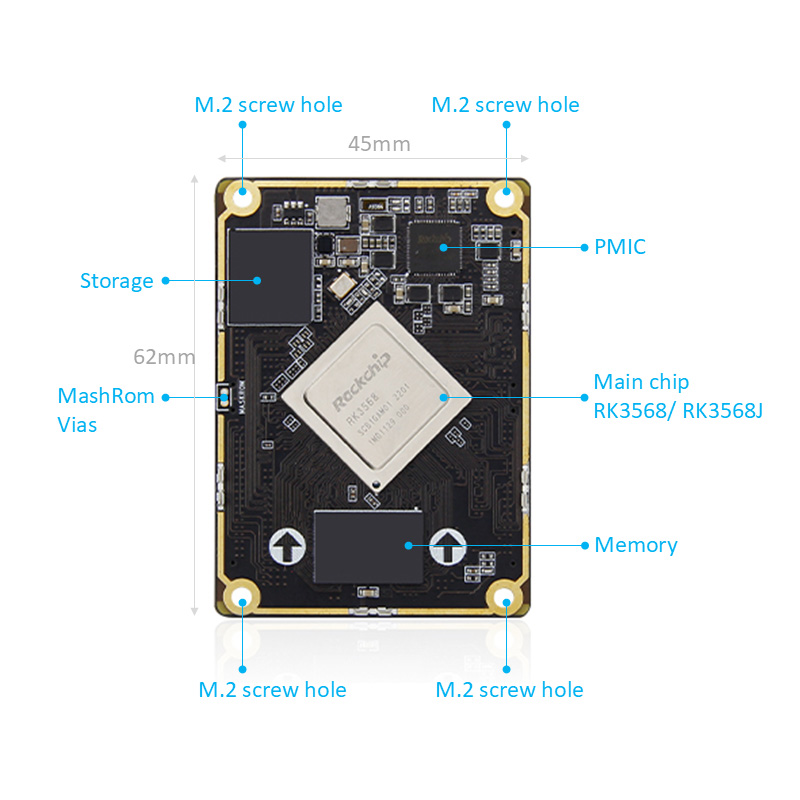

Hauptchip: RK3568/RK3568J (Quad-Core Cortex-A55, 2GHz, MALI-G52)

IO: BTB führt zu 320 Pins, 0,5 mm Abstand, führt zu allen i0

Speicher: 1/2/4/8 GB, LPDDR4/4X, 1560 MHz

Speicherung: 8/32/64/128 GB, EMMC

RK3568 BTB -Baseboard -Hardwarekonfiguration

Stecker: männlich: SGDBM-05-80P-H10 FEMPIE: SGDBF-05-80P-H30

Power -Schnittstelle: 12V@1a (1a und höher) Gleichstromeingang, DC -Schnittstelle

Ethernet: 10/100/1000m adaptiver Ethernet -Port*2

HDMI: HDMI2.0-Bildschirmschnittstelle, unterstützt die Doppelbildschirme, maximale Auflösung 4096*2160@60Hz

MIPI-DSI: MIPI-Bildschirmschnittstelle*2 kann an einen Waldbrand-MIPI-Bildschirm angeschlossen werden, unterstützen Sie mit zwei Bildschirmen.

MIPI-CSI: MIPI-Kamera-Schnittstelle*2 kann an die IMX415/OV8858-Kamera angeschlossen werden

EDP: EDP1.3 Bildschirmschnittstelle*1, EDP Touch -Schnittstelle*1; Unterstützen Sie das Doppelbildschirm

USB2.0: Typ-A-Schnittstelle*3 (Host); Typ-C-Schnittstelle*1 (OTG) für die Firmware-Verbrennungsschnittstelle

USB3.0: Typ-A-Schnittstelle*1 (Host)

M.2 -Schnittstelle: M.Key -Festkörperantrieb, PCLE3.0*2 Fahrspuren; kann in 2280 Spezifikation NVME Solid State Drive eingesteckt werden

PCLE-Schnittstelle: Mini-Pcle-Schnittstelle, kann mit WLAN-Netzwerkkarte in voller Höhe oder einem halben hohen Wasserkarten, einem 4G-Modul oder einem anderen Mini-Pcle-Schnittstellenmodul verwendet werden

SIM -Kartenhalter: SIM -Kartenfunktion muss mit 4G -Modul verwendet werden

SATA -Schnittstelle: Standard SATA -Schnittstelle*1; SATA NETRUNGSVERFAHRUNG SINTERFACE*1, unterstützt die 12 -V -Ausgabe

Can: Can*2

ADC: ADC -Erfassungsschnittstelle*1

Seriennport: Debugg Serial Port*1 (UART2) Standardparameter 1500000-8-N-1; Lvttl serieller port*2 (uart7 & uart9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

TF -Kartenhalter: Unterstützt MICRO SD (TF) -Kartenstartsystem bis zu 512 GB

Audio: Audioausgabe, 3,5 mm Audiohalter*1 (grün); Audioeingabe, 3,5 mm Audiohalter*1 (rot); MIC -Mikrofonschnittstelle*1 SPK -Lautsprecherschnittstelle*1 kann 1W -Leistungslautsprecher anschließen

Schaltfläche: Ein- / Ausschalter; Taste zurücksetzen; Wiederherstellungstaste

Infrarotempfänger: Unterstützt die Funktion der Infrarot -Fernbedienung

RTC: RTC Power Socket*1

Lüfterschnittstelle: Unterstützt die Installation von 5 -V -Lüfter zum Abkühlen
