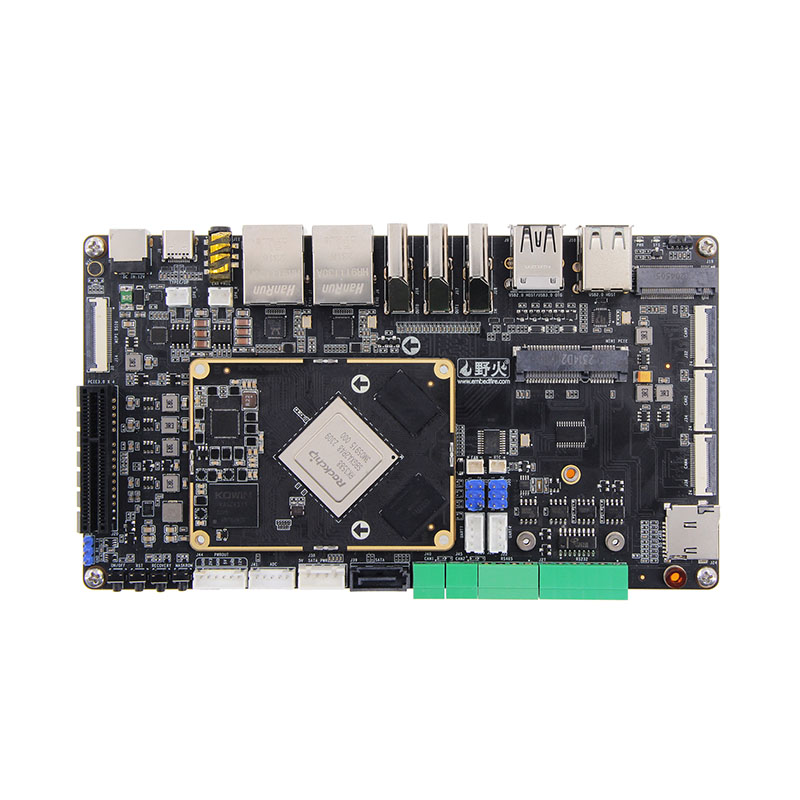

Rockchip RK3588 Motherboard Single-Board-Computer

RKK3588 -Funktionen

Dies ist eine Rockchip RK3588 Motherboard Single Board Computers Development, die einfach zu verwenden und zu entwickeln. Die passende Kernplatine kann direkt mit diesem Motherboard verwendet werden. Unterstützen Sie die Anpassung, unterstützen Sie die industrielle Kernboard und die Motherboard -Stapel.

 8nm fortschrittlicher Prozess, 8-Core-64-Bit-Architektur, hohe Leistung, geringem Stromverbrauch

 ARM MALI-G610 MC4 GPU, dediziertes 2D-Grafikbeschleunigungsmodul

 6TOPS NPU, die verschiedene KI -Szenarien ermöglichen

 8K -Videocodierung und Decodierung, 8K -Anzeigeausgabe

 Integrierte mehrere Display-Schnittstellen, unterstützen Sie das Multi-Screen-Display

 Super -Image -Verarbeitungsfunktionen, 48 MP ISP, Unterstützung für mehrere Kameraeingänge

 Reiche Hochgeschwindigkeitsoberflächen (PCIe, Typ-C, SATA, Gigabit-Ethernet), einfach zu erweitern

 Android und Linux OS

Produktparameter

Rockchip RK3588 Motherboard-Single-Board-Computerparameter

 Anschluss: Männlicher Anschluss: DF40C-100DP-0,4 V (51) Weiblicher Anschluss: DF40C-100DS-0,4 V (51)

 Hauptchip: RK3588 (Quad-Core A76 + Quad-Core A55, MALI-G610, 6TOPS-ROCHEL) BTB führt zu 400 Pins, 0,5 mm Abstand, führt zu allen I0

 Speicher: 4/8/16 GB, LPDDR4/4X

 Speicherung: 32/64/128GB.EMMC

RK3588 Baseboardparameter

 Stecker: männlich: DF40C-100DP-0,4 V (51) weiblich: DF40C-100DS-0,4 V (51)

 Power -Schnittstelle: 12V@2A DC -Eingabe, DC -Schnittstelle*1; Ausgangsschnittstelle*1

 Ethernet: Gigabit -Netzwerkport*2, Unterstützung 10/100/1000Mbit/s Datenübertragungsrate

 HDMI: HDMI12.0 -Eingabe*1, bis zu 3840x2160@60fps; HDMI2.1 Ausgabe*2 unterstützt mehrere Bildschirme mit anderen Bildschirmen, maximale Auflösung 7680x4320@60Hz (8K -Auflösung)

 MIPI-DSI: MIPI-Bildschirmschnittstelle*2 (vorne*1, zurück*1) kann an einen Waldbrand-MIPI-Bildschirm angeschlossen werden, unterstützt mehrere Bildschirme mit anderen Bildschirmen. Single MIPI -Modus Maximale Auflösung 1920*1080@60Hz

 MIPI-CSI: MIPI-Kamera-Schnittstelle*6 (vorne*3, hinten*3) kann in Waldbrand-MIPI-Kamera angeschlossen werden

 USB2.0: USB-HOSTTYPE-A-Schnittstelle*3

 USB3.0: USB-OTGTYPE-A-Schnittstelle*1; Typ-C-Schnittstelle*1 kann zum Verbrennen der Firmware verwendet werden, unterstützt das DP1.4-Protokoll

 PCLE-Schnittstelle: Mini-Pcle-Schnittstelle*1 kann mit WiFi-Netzkarte mit voller Höhe oder halber Höhe, 4G-Modul oder einem anderen Mini-Pcle-Schnittstellenmodul verwendet werden: PCLE3.0x4-Schnittstelle*1

 M.2-Schnittstelle: M.2ekey-Schnittstelle*1, unterstützt M.2 E-Key Wireless Network Card Modul; M.2 M KEY-Schnittstelle*1, unterstützt M.2 M-Key PCLE3.0*4LANES-Spezifikation 2280 Festplatte

 TF -Kartenhalter: Micro SD (TF) -Kartenhalter*1, unterstützt das TF -Kartenstartsystem bis zu 512 GB

 SIM -Kartenhalter: SIM -Kartenhalter*1, SIM -Kartenfunktion muss mit 4G -Modul verwendet werden

 SATA -Schnittstelle: Standard -SATA -Schnittstelle*1; SATA Power Interface*1 unterstützt die 12 -V -Ausgabe

 Can: Can*2

 ADC: ADC -Erfassungsschnittstelle*1

 Serienport Debugug:

 Seriennport*1 (UART2), Standardparameter 1500000-8-N-1; UART -Seriennport*2 (UART7 & UART9); RS232*2 (UART4 & UART7);

 RS485*2 (UART4 & UART7); RS232/RS485 Auswahlspringer -Schnittstelle*2

 Audio: Mikrofon Mikrofon*1; SPK-Lautsprecherschnittstelle*2, kann 3W-Power-Lautsprecher-Kopfhörerausgang verbinden + Mikrofoneingang 2-in-1-Schnittstelle*1

 Taste: Ein/Aus -Taste*1; Maskrom -Taste*1; Wiederherstellungstaste*1; Taste zurücksetzen*

 LED: Leistungsanzeige*1; Systemanzeige*1

 Infrarotempfänger: Support Infrarot Fernbedienungsfunktion unterstützen

 RTC: RTC Power Socket*1

 Lüfterschnittstelle: Unterstützung der Installation von 5 V oder 12 V Lüfterkühlung
