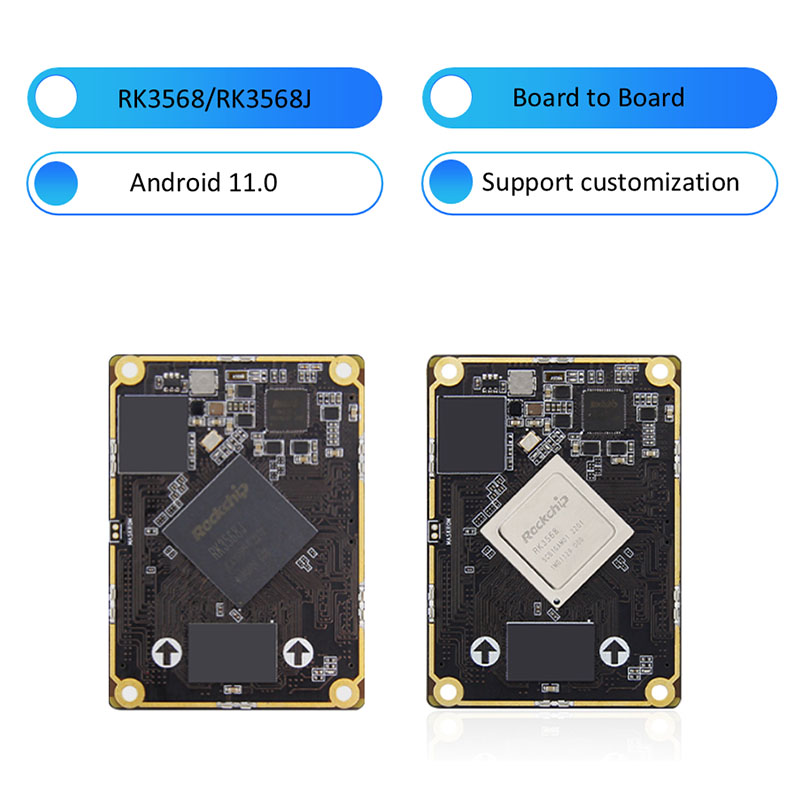

RK3568J RK3568 Vorstand, um SOM Core Board zu steigen

Diese vollwertige Platine (BTB-Schnittstelle) kann als Hochleistungs-Single-Board-Computer und eingebettetes Motherboard für Anzeigen, Steuerung, Netzwerkübertragung, Dateispeicher, Edge Computing und andere Szenarien verwendet werden.

Using RockchipRK3568 (commercial grade)/RK3568J (industrial grade) as the main chip, it adopts 22nm process technology, with a maximum frequency of 2.0GHz, integrated quad-core 64-bit Cortex-A55 processor and MaliG522EE graphics processor, supports 4K decoding and 1080P encoding, supports dual-frequency display, built-in independent NPU, kann für leichte Anwendungen für künstliche Intelligenz verwendet werden.

Geben Sie eine Vielzahl von Speicher- und Speicherkombinationen zur Auswahl, ausgewogene Hardwarekonfiguration in Bord, eine breite Palette von Anwendungen.

Eingebaute unabhängige NPU-Computerleistung kann 1Top erreichen (3568J ist 512MACNPU) und kann für leichte Anwendungen für künstliche Intelligenz verwendet werden.

Es verfügt über eine hohe Integration und eine reichhaltige Expansionsschnittstellen und ist mit zwei Gigabit -Ethernet -Anschlüssen, HDMI, EDP, 5 Minuten, SATA, M.2, USB3.0, USB2.0, MIPI -Bildschirmschnittstelle, MIPI -Kamera -Schnittstelle, Audio -Interface und anderen Peripheralen, die die Aufführung des Prozesses und die Verwendung des Prozesses vergrößern und die Szenarien, die die Use -Szenarien vergrößern können, und das Verbrauch der Szenarien, die die Szenarien vergrößern, ausgestattet.

Unterstützt offiziell den Mainstream Andriod 11, Debain, Ubuntu Betriebssystembilder und kann auf eine Vielzahl verschiedener Anwendungsumgebungen angewendet werden.

Geben Sie vollständig Open Source, offizielle Tutorials, vollständige SDK -Treiberentwicklungspakete, Designschematik und andere Ressourcen an. Sie können problemlos ohne Sackgassen beginnen.

RK3568J RK3568 Vorstand, um SOM Core Board -Funktionen zu besteigen

Mit unserem RK3566 BTB Core Board kann es eine Fußleiste teilen. Mit anderen Worten, Sie müssen nur eine Fußleiste entwerfen, um zwei Kerntafeln zu unterstützen.

Gewerbliche und industrielle Note sind verfügbar.

Angemessener Preis mit hoher Qualität.

Gebrauch bereit. Unterstützt mehrere Betriebssysteme.

Doppelte Gigabit -Ethernet -Schnittstellen, unterstützen die dynamische Spannungsregulation.

In eingebaute unabhängige NPU kann die Computerleistung 512MAC/1TOPS erreichen.

Unterstützt das Einschalten von Mainstream-Architekturmodellen mit einem Klick kann für leichte Anwendungen für künstliche Intelligenz verwendet werden.

Leistungsstarke Bildanalysefunktionen, Easy Decoding 4K unterstützt 4K@60 Frames H.264 \ H.265 \ VP9 Formatdecodierung und 1080p60 Frame H.264 \ H.265 Formatcodierung.

Dual-Screen-Display, Hochdefinition und tragbar.

Unterstützen Sie die Doppelbildschirme und unterstützen Sie bis zu 4K60-Rahmen + 1080p60-Frames-Bildausgaben gleichzeitig.

Mit reichhaltigen Expansionsschnittstellen, um verschiedene externe Bedürfnisse zu befriedigen

RK3568J RK3568 Board, um die SOM -Board -Parameter zu steigen

RK3568 BTB Core Board -Hardwarekonfiguration

Stecker: männlich: SGDBM-05-80P-H10 FEMPIE: SGDBF-05-80P-H30

Hauptchip: RK3568/RK3568J (Quad-Core Cortex-A55, 2GHz, MALI-G52)

IO: BTB führt zu 320 Pins, 0,5 mm Abstand, führt zu allen i0

Speicher: 1/2/4/8 GB, LPDDR4/4X, 1560 MHz

Speicherung: 8/32/64/128 GB, EMMC

K3568 BTB Baseboard -Hardwarekonfiguration

Stecker: männlich: SGDBM-05-80P-H10 FEMPIE: SGDBF-05-80P-H30

Power -Schnittstelle: 12V@1a (1a und höher) Gleichstromeingang, DC -Schnittstelle

Ethernet: 10/100/1000m adaptiver Ethernet -Port*2

HDMI: HDMI2.0-Bildschirmschnittstelle, unterstützt die Doppelbildschirme, maximale Auflösung 4096*2160@60Hz

MIPI-DSI: MIPI-Bildschirmschnittstelle*2 kann an einen Waldbrand-MIPI-Bildschirm angeschlossen werden, unterstützen Sie mit zwei Bildschirmen.

MIPI-CSI: MIPI-Kamera-Schnittstelle*2 kann an die IMX415/OV8858-Kamera angeschlossen werden

EDP: EDP1.3 Bildschirmschnittstelle*1, EDP Touch -Schnittstelle*1; Unterstützen Sie das Doppelbildschirm

USB2.0: Typ-A-Schnittstelle*3 (Host); Typ-C-Schnittstelle*1 (OTG) für die Firmware-Verbrennungsschnittstelle

USB3.0: Typ-A-Schnittstelle*1 (Host)

M.2 -Schnittstelle: M.Key -Festkörperantrieb, PCLE3.0*2 Fahrspuren; kann in 2280 Spezifikation NVME Solid State Drive eingesteckt werden

PCLE-Schnittstelle: Mini-Pcle-Schnittstelle, kann mit WLAN-Netzwerkkarte in voller Höhe oder einem halben hohen Wasserkarten, einem 4G-Modul oder einem anderen Mini-Pcle-Schnittstellenmodul verwendet werden

SIM -Kartenhalter: SIM -Kartenfunktion muss mit 4G -Modul verwendet werden

SATA -Schnittstelle: Standard SATA -Schnittstelle*1; SATA NETRUNGSVERFAHRUNG SINTERFACE*1, unterstützt die 12 -V -Ausgabe

Can: Can*2

ADC: ADC -Erfassungsschnittstelle*1

Seriennport: Debugg Serial Port*1 (UART2) Standardparameter 1500000-8-N-1; Lvttl serieller port*2 (uart7 & uart9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

TF -Kartenhalter: Unterstützt MICRO SD (TF) -Kartenstartsystem bis zu 512 GB

Audio: Audioausgabe, 3,5 mm Audiohalter*1 (grün); Audioeingabe, 3,5 mm Audiohalter*1 (rot); MIC -Mikrofonschnittstelle*1 SPK -Lautsprecherschnittstelle*1 kann 1W -Leistungslautsprecher anschließen

Schaltfläche: Ein- / Ausschalter; Taste zurücksetzen; Wiederherstellungstaste

Infrarotempfänger: Unterstützt die Funktion der Infrarot -Fernbedienung

RTC: RTC Power Socket*1

Lüfterschnittstelle: Unterstützt die Installation von 5 -V -Lüfter zum Abkühlen
